Здравствуйте.
Наша кухня в квартире нового дома. В кухне имеется большой вентиляционный канал, в котором есть небольшое отверстие прямоугольной формы, закрытое решеткой. Как правильно подключить гофру от вытяжки? Если на стенку вентиляционного канала установить стандартный выпуск с отверстием под гофру, то будет закрыт выпуск воздуха для естественной вентиляции.
В продаже есть конструкция с отверстием под гофру и ниже небольшая решетки для естественной вентиляции.Но при такой конструкции может происходить обратный выпуск потока воздуха из вытяжки в кухню. В каком месте лучше установить обратный клапан при такой конструкции?
Добрый день, Илья. Большое спасибо за внимание, оказанное нашему ресурсу.
По существу вашего вопроса поясняем:
Вы совершенно правы, пытаясь сохранить естественную вытяжку в вашей квартире при подключении кухонного зонта. Подключить кухонный зонт и установить обратный клапан на один воздуховод можно несколькими способами.
Вариант №1
Поставить вместо выбранной вами вентиляционной решетки, две, со стандартным выпуском под гофру.
К верхнему выпуску подключить вытяжной зонт, посредством гофры, а на второй выпуск (нижний) установить обратный клапан.
Работа вентиляции, в таком случае будет выглядеть так: при включении вытяжки воздух будет заходить выше клапана. Часть воздушного потока заставит закрыться заслонку обратного клапана. Когда вытяжной зонт будет выключен, заслонка клапана откроется. При таком решении вы можете использовать для подключения кухонного зонта не только гофру, но и прямоугольные вентиляционные трубы, которые имеют лучший дизайн и аэродинамические характеристики, чем у гофрированного воздуховода. Правда придется использовать переходник с круглого сечения на прямоугольное.
Движение воздушных потоков и работу обратного клапана хорошо видно на рисунке.
Вариант №2

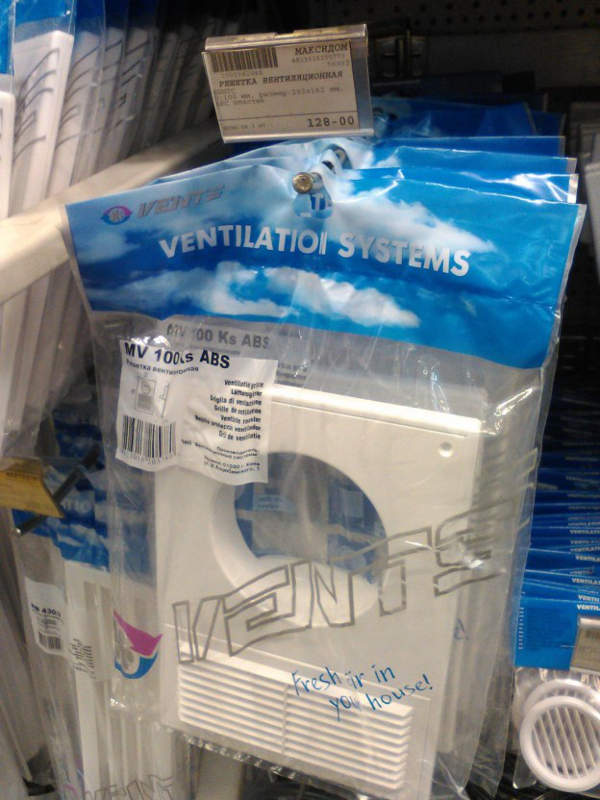

Поставить один стандартный выпуск и подключить к нему одной стороной пластиковый тройник. К отводу, который находится в средине тройника, подсоединить гофру вытяжного зонта. В торец тройника установить обратный клапан. Для большей наглядности, обратите внимание на фото, представленное ниже.
Принцип работы, вентиляционной системы будет такой же, как и в первом примере. Включается вытяжка – обратный клапан перекрывает выход воздуха в кухню. Вытяжка выключается – клапан открывается для естественной циркуляции воздушных масс.
Одно из основных требований для качественной работы естественной вентиляционной системы – это наличие достаточного притока воздуха.
Очень надеемся, что мы смогли подсказать решение по вашему вопросу. С уважением, администрация сайта https://ventilationpro.ru/
Я, Роман- выдаю свою НОРМУ подключений обратных клапанов вытяжек кухни для жителей России! Установить ДВА обратных клапана на одной общей панели подключенной к вентиляционному каналу бетонной стены кухни: Обр.клапан№1- далее подключается плоской(или круглой) профилью …идет до вытяжки-далее переходник с плоского на круг и входит в вытяжку! Обр.клапан №2 подключается непосредственно к пластмассовой решетке- работающей только на кухонное помещение! При обратном забросе венитяции домах : ОБА ОБРАТНЫХ КЛАПАНА ЗАКРЫВАЮТ и помещение кухни и всю систему вытяжки от нечистот!!!Ранние варианты чужих- вредительство. С уважением Роман.
