Самостоятельное проектирование систем вентиляции в частном доме

При строительстве частных домов, нежилых помещений и зданий промышленного назначения, очень важная роль отводится системам вентиляции. Ее правильный расчет и проектирование, еще в начальной стадии строительства, позволит сэкономить значительные средства на монтаж и ввод в эксплуатацию систем вентиляции. В рамках этой статьи, мы попытаемся рассказать, как производится правильный расчет вентиляционной системы для коттеджа.

Типы вентиляционных систем

Все системы вентиляции делятся на три категории по их назначению.

1. Приточная. Эта система вентиляции обеспечивает подачу свежего воздуха в помещение.
2. Вытяжная. Такая вентиляционная система удаляет использованный воздух из помещения.
3. Рециркуляционная. Эта система вентиляции, подмешивает к свежему воздуху, подающемуся в помещение, вытяжной.

Кроме того, каждый тип вентиляции, в свою очередь, может быть с искусственной или естественной подачей воздуха.

• «Искусственная» – это когда перемещение осуществляется при помощи всасывающего вентилятора
• «Естественная» – когда движение воздуха вызвано естественными перемещениями воздушных масс за счет гравитации или перепада давления.

Но и это еще не все: Все системы вентиляции отличаются друг от друга способом перемещения воздушного потока.

• Канальные. Для перемещения воздуха используются воздуховоды или каналы.
• Бесканальные. Это когда воздух поступает в помещение за счет естественных неплотностей в окнах, дверях и т.д.

Теперь, когда нам известно о существующих типах вентиляционных систем, можно поговорить и о тех значениях, которые влияют на их выбор.

Как правильно рассчитать воздухообмен в частном доме

Для проектирования систем вентиляции в жилых помещениях, нужно ориентироваться на несколько основных факторов, первым из которых мы рассмотрим воздухообмен.

Воздухообмен – это, сколько раз должна происходить смена воздуха в группе помещений, за единицу времени. Существуют четко определенные нормы воздухообмена, регламентируемые нормативными документами. Чтобы правильно его рассчитать для жилого помещения, можно воспользоваться любым из трех возможных методов. Мы рассмотрим расчет по площади жилища, по гигиеническим стандартам и по кратности. А теперь по порядку.

Расчет расхода воздушных потоков по площади помещения

Для того чтобы произвести расчет этого параметра, необходимо знать, что по установленным нормам воздухообмен в жилых помещениях должен составлять 3м3/ч, на 1м2 площади. Например: площадь гостиной 20м2 тогда требуемый воздухообмен для него должен составлять 3м3/ч х 20м2 = 60 м3/ч.

Расчет расхода воздушных потоков по санитарным нормам

Для проектирования вентиляции и расчета воздухообмена, можно воспользоваться и установленными гигиеническими нормами. Исходя из санитарно-гигиенических нормативов, на одного человека, постоянно находящегося в помещении, требуется 60м3/ч, а на временно присутствующего – 20м3/ч воздуха. Все данные по его расходу на одного человека регламентирует СНиП 2.04.05-91

Расчет расхода воздушных потоков по кратности

Кратность – это число, которое означает, сколько раз в помещении должна происходить полная смена воздуха. При расчете этого показателя нужно учитывать объем жилища, в котором производится расчет. Существуют таблицы, основанные на данных СНиП 2.08.01-89* Жилые здания, приложение 4; и МГСН 3.01-96 «Жилые здания»;

Все таблицы мы приводить не будем, но некоторые данные, по основным помещениям квартиры или частного дома, мы предоставим.

• Гостиная, спальня кабинет – приток, кратный 1;
• Кухня, столовая – вытяжка, не менее 90м3/ч, приток 3м3/ч на 1м2 площади;
• Ванная – вытяжка, не менее 25м3/ч, приток 3м3/ч на 1м2 площади;
• Туалет или совмещенный санузел – вытяжка, не менее 50м3/ч приток 3м3/ч на 1м2 площади;
• Прачечная – вытяжка, кратная 0,5, приток 3м3/ч на 1м2 площади;
• Бытовая комната – вытяжка, кратная 1,5, приток 3м3/ч на 1м2 площади;

Как производить расчет по кратности

1. Изначально высчитывается объем каждого помещения дома в отдельности. Рассчитать это очень просто: Нужно перемножить длину, ширину и высоту помещения.
2. Для каждого отдельного помещения рассчитываем требуемый воздухообмен, используя для этого формулу: L=n*v, где n – кратность воздухообмена, а v – объем помещения.
3. Суммируем L всех комнат частного дома, отдельно по притоку и по вытяжке.
4. Если формула баланса ∑ Lпр = ∑ Lвыт. – не получается, следует увеличить значение расхода воздушных потоков, для тех комнат, которые представлены минимальными значениями, а не кратностью. В нашем случае это кухня, ванная и туалет.

Роль воздухораспределения в эффективности вентиляционной системы

В проектировании приточно-вытяжной вентиляции большую роль играет процесс правильного распределения потоков воздуха. Если не учитывать при расчетах эти данные, то вентиляционная система даже с высокими показателями воздухообмена может оказаться неэффективной, в процессе удаления загрязненного воздуха из квартиры или коттеджа. Одной из основных задач при проектировании вентиляции является правильное расположение приточных и вытяжных распределительных устройств, для достижения максимального эффекта.

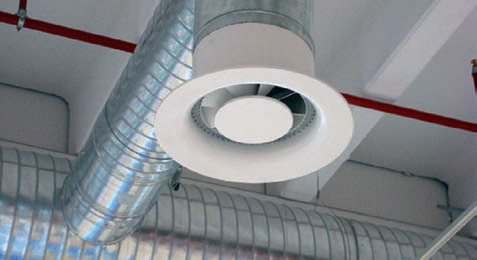

Воздухораспределителем называется специальный прибор благодаря которому воздух попадает в помещение, и различаются по конструкции и соответственно дизайну. Они бывают в виде:

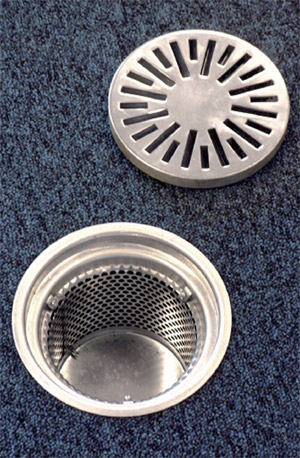

• Решеток, регулируемых и нерегулируемых, различной геометрической формы и с направлением воздуха как в одну, так и во все стороны. Такие воздухораспределители могут использоваться для приточной, вытяжной и переточной систем вентиляции и располагаться на потолке, стенах или на полу.
• Перфорированных панелей. Эти устройства представляют собой панели с перфорацией, расположенной как в один, так и в несколько рядов. Они удаляют воздушные потоки из верхней части комнаты.
• Диффузоров или плафонов. Такие устройства используются для приточной и вытяжной вентиляции, могут быть с регулятором потоков воздуха.
• Сопловые и щелевые. Они бывают как приточные, так и вытяжные и могут создавать большую струю воздуха с высокой скоростью, до 30-40м/с.

Именно их правильное местоположение позволяет эффективно распределить приточный и вытяжной воздух по помещению.

Схему правильного распределения воздушных масс в здании, заказывают отдельно от проекта, компаниям, которые на этом специализируются, а самостоятельно произвести расчеты можно, с помощью справочников или различных компьютерных программ. Одна из таких программ называется Swegon.

Основные этапы проектирования вентиляции частного дома

Проектирование и монтаж систем вентиляции – это довольно сложный процесс, который состоит из нескольких основных этапов.

• На первом этапе составляется техническое задание, на основании данных и особых требований к вентиляции в жилище. Основным итогом этого должен стать оптимальный выбор вентиляционной системы для конкретной постройки.
• Второй этап проектирования предполагает проведение расчетов требуемого воздухообмена по каждой конкретной комнате. Этот этап очень важен, ведь в случае неправильных расчетов, в жилом доме могут возникнуть такие неприятные моменты, как повышенная влажность, духота, появление плесени и т.д.
• Расчет сечения воздуховодов. Это также сложный процесс, требующий определенных знаний и опыта. При создании проекта вентиляции в частном доме используются круглые или прямоугольные воздуховоды. Важно знать, что в воздуховоде естественной вытяжки, скорость воздушного потока не должна превышать 1м/ч, а для воздуховодов с механическим нагнетанием воздуха 5м/с. для магистральных, и 3м/с для ответвлений. На основании этих данных, и значений по расходу воздуха, с помощью специального программного обеспечения или диаграмм, рассчитываются сечения воздуховодов.
• Когда все расчеты произведены, производятся работы по созданию принципиальной схемы вентиляционной системы и ее разделению на отдельные, не нарушающие требований нормативных документов, посредством проектирования специальных разделительных клапанов. Целью этого разделения является предотвращение возможного распространения пожара через воздуховоды.
• Следующий этап в создании проекта вентиляции частного дома предполагает выбор оборудования, отвечающего всем расчетным требованиям (аэродинамический и акустический расчет), определяются места его размещения, а также пути прокладки воздуховодов.
• Конечной стадией проектирования системы вентиляции частного дома считается этап согласования с действующими нормами всех нормативных актов, технического задания и архитектурным решением.

Важно!
Проект вентиляционной системы частного дома должен соответствовать пожарным, санитарно-гигиеническим, архитектурным требованиям безопасности. Только после согласования со всеми государственными органами надзора, такой проект готов к монтажу.
