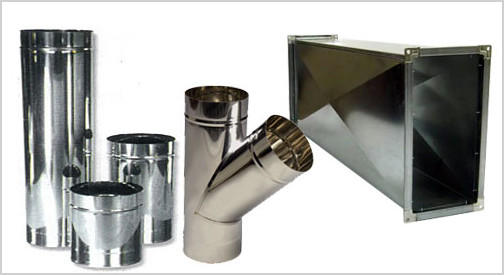

Оцинкованные воздуховоды для вентиляции: разновидность и область применения

Металлические отводы для вентиляции

Воздуховоды – очень важный конструктивный элемент в любой вентиляции. По ним подается свежий и выводится загрязненный воздух. Справедливости ради стоит отметить, что в некоторых случаях для организации воздушного потока используются не воздухопроводы, а каналы, которые являются неотъемлемой частью конструкции стен и потолков.

Воздуховоды для вентиляции бывают жесткие и гибкие, пластиковые и металлические, которые изготавливаются из оцинковки и нержавеющей стали. Они различаются своими размерами и формой сечения. Конструкция воздухоотводов, их сечение и материал, полностью зависят от задач, которые они должны решать.

Какие задачи должны решать вентиляционные каналы

Самая основная задача любых воздухопроводов и каналов – это обеспечение эффективной работы системы вентиляции. А для этого, они должны отвечать ряду параметров:

  • Эффективные шумоизоляционные качества.
  • Хорошая герметичность.
  • Прочность воздухопроводов.
  • Их максимальная компактность.
  • Теплоизолированность.

Основную роль при выборе этих изделий, играет их форма, площадь сечения и конструкция всего канала. К шуму, создаваемому проходящим по каналам воздухом, можно как мириться, так и просто привыкнуть, но если изменить сечение или прочность воздухопровода, то наиболее простой проблемой станет остановка работы всей системы. А могут быть последствия и гораздо плачевнее.

Сегодня воздухоотводы выпускают из множества различных материалов, основными из которых являются оцинкованный, нержавеющий металл и пластик. Рассмотрим все материалы более подробно.

к оглавлению ↑

Применение оцинкованных воздухопроводов

В промышленности и гражданском строительстве, чаще всего применяются оцинкованные воздуховоды для вентиляции, но в некоторых случаях обоснованным считается применение этих изделий, изготовленных из нержавеющей стали.

Главное преимущество воздуховодов - препятствие распространинею огняПритом что эксплуатационные характеристики металлических воздушных шахт значительно уступают пластиковым, в гражданском строительстве именно им отдают предпочтение. Все дело в том, что оцинкованные воздушные шахты сами не горят и не способствуют распространению огня. Противопожарная безопасность является наиболее важным элементом, и несмотря на больший вес конструкций, в жилых постройках воздухоотводы делают из оцинкованного металла. Воздушные шахты из оцинковки могут быть как прямоугольной формы сечения, так и круглой.

Для уменьшения себестоимости производства металлических круглых воздухопроводов, стали применяться спирально-навивные изделия. Их производят из оцинкованной ленты, толщиной от 0,55 мм до 0,7 мм. Они прекрасно показали себя в вентиляционных системах при более низкой стоимости их производства.

С появлением спирально-навивных воздухоотводов уже редко, но все же еще применяются прямошовные круглые трубы. Они изготавливаются из листов оцинкованной стали и имеют такую конструкцию, чтобы один конец воздуховода вставляется другой.

Но у этих изделий, кроме стоимости и веса, есть еще один серьезный недостаток: в них создается высокое сопротивление воздушным потокам, а это требует использования дополнительных элементов, таких как диффузоры.

Для справки.
Диффузор – это изделие, предназначенное для использования в системах вентиляции, в которых меньшее сечение воздухопровода нужно изменить на большее, для понижения давления воздуха. В конфузорах все происходит с точностью до наоборот, благодаря чему повышается скорость прохода, а соответственно и давление воздушных потоков в воздушных каналах.

к оглавлению ↑

Гибкие воздухопроводы


Для того чтобы упростить монтаж вентиляционных систем, уже долгое время применяются гибкие вставки, которые могут быть как металлические, так и пластиковые. Воздуховоды гибкие для вентиляции прекрасно помогают соединить близко расположенные, разноуровневые участки, где из-за стесненных условий невозможно установить жесткие переходные элементы.

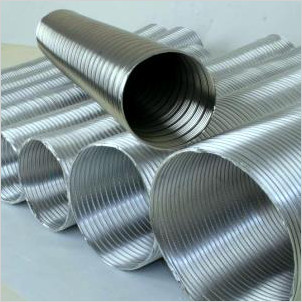

В сложных условиях изгиба вентиляционной трассы можно применить гибкий воздуховод из алюминевой фольгиВ системах вентиляции, собранных из металлических воздухопроводов, наиболее часто применяется гофрированная труба. Основным преимуществом ее применения является возможность изгиба практически под любым углом. Кроме того, гофротруба имеет весьма приличные шумопоглащающие свойства, поэтому ее применение в жилых зданиях является обоснованным.

Гофрированная труба, изготовленная как из металла, так и из пластика, при всех своих достоинствах имеет один серьезный недостаток: этот гибкий элемент имеет меньшую прочность, если сравнивать с ее жесткими «собратьями», поэтому гораздо быстрее выходит из строя. Этот факт никак не умаляет ее достоинств, просто монтаж этой гибкой вставки производится так, чтобы в любой момент к ней был хороший доступ для замены.

Более подробно ознакомиться с гибкими воздуховодами можно в этой статье.

к оглавлению ↑

Воздушные шахты из нержавеющей стали

Воздухопроводы, выполненные из нержавеющей стали изготавливаются как круглой, так и прямоугольной формы сечения. Круглые воздушные каналы, применяются в тех же случаях, что и произведенные из оцинкованной стали. Они обеспечивают значительную жесткость всей конструкции, а сами воздухоотводы выдерживают большее давление, чем аналогичные оцинкованные или изготовленные из ПВХ. Прямоугольные шахты из нержавеющей стали, применяются в том случае, если требуется монтаж вентиляционных воздухопроводов, большая сторона которых превышает 300 мм.

к оглавлению ↑

Круглая форма сечения элементов транспортировки воздуха

Эти воздушные каналы имеют несколько достоинств:

  1. Воздуховоды для вентиляции круглые – более жесткие и чаще всего применяются при наружном способе монтажа.
  2. Такая форма воздухоотводов обеспечивает большую герметичность всей вентиляционной системы.
  3. Очень часто круглые шахты комплектуются слоем изоляции, благодаря чему обеспечивается значительная экономия средств на их дополнительную теплоизоляцию.
  4. Огромный выбор типоразмеров круглых воздухопроводов дает возможность построить конструкцию вентиляционной системы, приспособленную под конкретное помещение.

к оглавлению ↑

Прямоугольная форма сечения элементов транспортировки воздуха

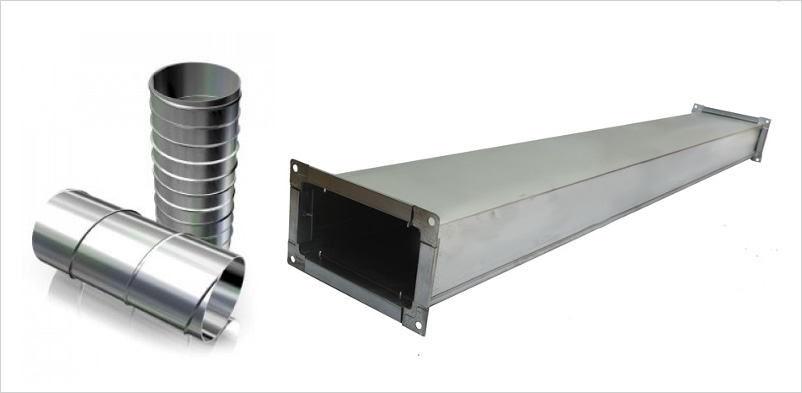

Что выбрать? Круглый или прямоугольный каналСогласно СНИП 2.04.05-91 воздушные каналы такой формы должны иметь соотношение сторон не большую, чем 6 к 3. Металлические и пластиковые прямоугольные воздуховоды для вентиляции имеют некоторые неоспоримые преимущества перед другими типами, а именно:

  • Благодаря прямой плоскости таких воздуховодов достигается максимальное прилегание конструкции вентиляционной системы к поверхности.
  • Благодаря прямоугольной форме воздушных каналов достигается значительная экономия пространства для монтажа.

Прямоугольные воздухопроводы могут быть выполнены как из ПВХ, так и из металла. Металлические прямоугольные каналы изготавливаются из листовой оцинкованной стали толщиной:

  • 0,5 мм – если большая сторона короба менее 250 мм.
  • 0,7 мм – если большая сторона короба от 300 до 1000 мм.
  • 0,9 мм — если большая сторона короба воздуховода от 1250 мм до 2000 мм.

Воздухоотводы важнейшие элементы конструкции вентиляционных систем. К их выбору нужно подходить с особым вниманием, учитывая все детали. Мы постарались дать максимальную информацию о назначении и применении воздушных каналов из различных материалов, а какие выбрать – это дело вкуса, кошелька и особенностей конструкции проекта вашей вентиляционной системы.
