Дефлектор вентиляционный цаги: особенности расчета и изготовления

Чертеж дефлектора цаги

Практически весь жилищный фонд, который строился до конца прошлого века, оснащался вентиляционными системами с естественным побуждением. Не секрет, что такая вентиляция имеет массу положительных качеств, но очень зависима от погоды. Летом, при минимальном перепаде давления в помещениях и на улице, тяга в воздушных каналах практически прекращается, а нередко и вовсе «опрокидывается». Некоторые погодные факторы можно использовать на благо работы вентиляционной системы при помощи несложного приспособления под названием дефлектор ЦАГИ.

В этой публикации будет детально изучен дефлектор вентиляционный Цаги, который был разработан Центральным аэрогидродинамическим институтом.

Принцип действия и назначение приспособления

Дефлектор ЦАГИ применяется для увеличения тяги. Причем, тяги не только в вентиляционной системе, но в дымоходах. Есть еще несколько полезных качеств у этого приспособления:

  • Дефлекторы защищают дымоходы и вентиляционные шахты от попадания в них мусора, птиц и мелких грызунов.
  • Они препятствуют попаданию атмосферных осадков в системы вентиляции и дымоотведения.
  • Эти приспособления часто используют в качестве искрогасителей.
  • Дефлектор ЦАГИ защищает оголовок трубы от разрушения.

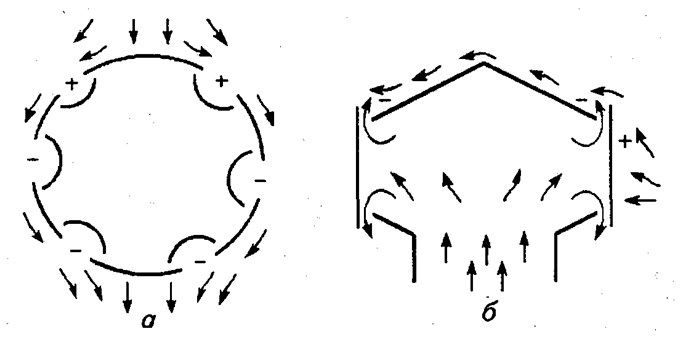

Принцип действия этих приспособлений основан на законе Бернулли. Воздушный поток, создаваемый ветром, огибает конструкцию дефлектора цаги, внутри которой создается зона пониженного давления. Это снижает воздействие атмосферного воздуха на воздушные массы, находящиеся в вентиляционном канале и способствует всасыванию воздуха зоной разряжения из вентиляционного или отопительного канала. Таким образом, это приспособление способствует увеличению тяги вытяжки и дымохода на 15-20%. На рисунке более наглядно показано движение и распределение воздушных потоков, а также зоны повышенного «+» и пониженного «-» давления.Распределение воздушных потоков

к оглавлению ↑

Как устроен дефлектор цаги

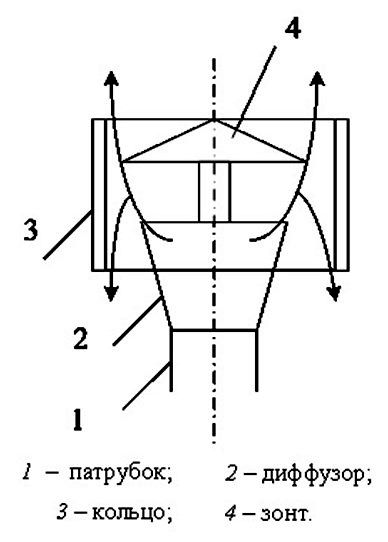

Это приспособление представляет собой конструкцию, выполненную по форме сечения вентиляционной шахты. Ниже представлен рисунок, на котором схематически показаны все составные части устройства.Устройство дефлектора

  1. Патрубок крепится на оголовок вентиляционной трубы.
  2. Диффузор представляет собой усеченный конус, который узкой частью крепится к патрубку.
  3. Кольцо является основной видимой частью приспособления, которое монтируется на внешнюю сторону диффузора посредством кронштейнов.
  4. Зонт защищает от попадания в канал мусора и атмосферных осадков. Крепление производится теми же кронштейнами, что и кольцо.
к оглавлению ↑

Расчеты и чертеж

Дефлектор ЦАГИ является очень распространенным устройством, и его всегда можно приобрести в специализированных магазинах и на строительных рынках. Кроме того, его можно изготовить под заказ, заплатив за его исполнение жестянщику достаточно приличную сумму денег. Но такое приспособление всегда можно изготовить и самостоятельно, используя таблицы расчетов, приведенные в специализированной литературе и в интернете.

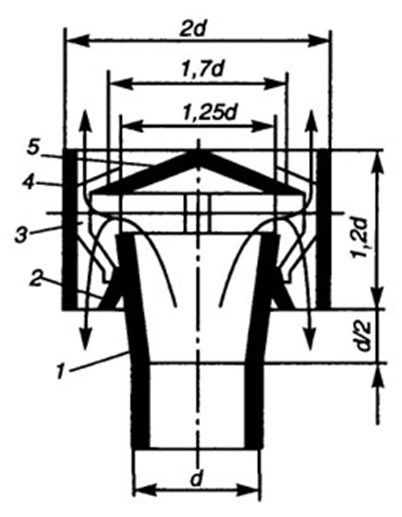

Если вы решили изготовить это приспособление самостоятельно, то прежде всего, следует определиться с размерами. Отталкиваться необходимо от диаметра и формы сечения вентиляционного канала. На рисунке ниже представлен общий чертеж дефлектора цаги для круглой формы сечения воздуховода.Чертеж дефлеткора

  • d – внутренний диаметр оголовка вентиляционной шахты, а соответственно и узкой части диффузора.
  • 1,25d – широкая часть диффузора.
  • 1.2d – высота кольца.
  • d/2 – расстояние от узкой части диффузора до нижней границы кольца.
  • 1.2d + d/2 = высота всего диффузора.
  • 2d – диаметр кольца.
  • 1,7d – ширина зонта.
к оглавлению ↑

Процесс изготовления дефлектора


Для изготовления вам понадобится лист оцинкованного металла. Из инструментов будет необходимы ножницы по металлу, линейка, чертилка, дрель и устройство для соединения материалов заклепками.

Прежде всего, необходимо сделать на металле чертеж необходимых деталей.

Диффузор

  1. Для его изготовления следует рассчитать один шаблон, с помощью которого можно создать чертеж диффузора в развернутом виде с правильным углом раскрива. Для этого следует воспользоваться формулой p=2πR. Для расчета, возьмите диаметр широкой части диффузора, умножьте значение на 3,14. Полученную цифру следует разделить на 10. Полученное значение будет одной стороной шаблона.
  2. Те же самые расчеты произведите с узкой частью диффузора. Далее воспользуйтесь таблицей и возьмите из нее высоту диффузора, после сего перенесите полученные данные на лист оцинковки. Этот шаблон является одной десятой от необходимого чертежа. Прикладывая шаблон друг к другу 10 раз (выше мы полученное в ходе расчета значение делили не 10), и прорисовывая линии можно создать правильный чертеж этой детали. Не забудьте добавить по краю 20 мм для соединения.
  3. После чего ее необходимо вырезать, используя ножницы по металлу.

    При резке металла образуются острые края. Для предотвращения травм используйте перчатки и очки.

  4. Соедините края изделия с нахлестом в 10 мм, просверлите отверстия и зафиксируйте края заклепками.

После всех манипуляций получилась самая сложная деталь – диффузор. Но на этом расчет дефлектора цаги еще незакончен.

Кольцо

Для расчетов вам потребуются рассчитать некоторые данные.

  1. По условиям чертежа, два диаметра воздушного канала = диаметр кольца. После чего следует рассчитать длину окружности по знакомой формуле p=2πR и прибавить для соединения 20 мм. Это будет длина заготовки.
  2. По условию, ширина кольца равняется 1,2 d. Для расчета следует диаметр воздушного канала умножить на 1,2. Полученное значение будет шириной кольца.
  3. Перенесите полученные значения на лист оцинковки и вырежьте заготовку. После чего ее необходимо согнуть в форме кольца. Для крепления сделайте нахлест по 10 мм с каждой стороны.
  4. Просверлите отверстия и закрепите концы заготовки заклепками.

Зонт

Прежде всего, необходимо вычертить круг на листе оцинковки. Так как критичных размеров на чертеже не дано, то следует сделать его так, чтобы он по диаметру был 1,7-1,9d. Перенесите диаметр кольца на металл, и от центра круга проведите два радиуса так, чтобы угол между ними составлял 30°. Вырежьте этот сегмент и соедините края так, чтобы получился конус со значением диаметра в промежутке 1,7-1,9d. Края зафиксируйте заклепками.

Кронштейны

В качестве кронштейнов можно использовать полоски оцинковки, шириной 15-20 мм. Одной стороной закрепите крепление к внешней стороне диффузора, а вторую согните так, чтобы закрепит одновременно и кольцо, и зонт.

В изготовлении дефлектора ЦАГИ, в принципе нет ничего сложного, но если вы не владеете инструментом, то лучше всего изготовление такого полезного приспособления доверить профессионалам.
