Воздухоохладитель водяной: что нужно знать при выборе устройства

Рекомендации по водяным воздухоохладительным установкам Воздухоохладители

В большинстве своем под названием «промышленный», все мы понимаем оборудование, которое используется на производстве. Это правильно, хотя к воздухоохладителям это понятие применять не совсем корректно. Серия таких установок есть в холодильном оборудовании, некоторые мощные модели водяных канальных воздухоохладителей, применяемых в вентиляционных системах на производстве, также считаются промышленными.

[contents]

Исходя из классификации промышленными охладителями называют установки, предназначенные для охлаждения воздуха циркулирующего в промышленном электрооборудовании, среди которого можно выделить практически все типы генераторов тока и электродвигателей, турбины и пр. Именно о таких аппаратах и пойдет речь в этой публикации.

Назначение и устройство

Как правило, все промышленные охладители используют в качестве хладагента воду. Это является их основным отличием от других серий устройств охлаждения, поэтому их называют промышленными водяными воздухоохладителями.

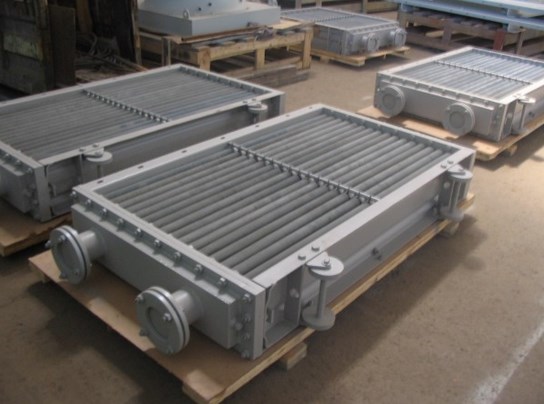

Теплообменник промышленного водяного охладителя состоит из целого набора оребренных труб, заключенных в торцевые плиты, которые закрываются герметичными крышками. Корпус устройства оснащен патрубками входа и выхода хладоносителя (воды, водного раствора гликоля), и фланцами, для крепления устройства к трубопроводу. Каждая модель теплообменника, оснащена пробками для быстрого стравливания воздуха слива воды, а также монтажными приспособлениями.Где применяются данные охлаждающие устройства?

Корпус аппарата может быть выполнен из углеродистой или нержавеющей стали. Используемый материал для труб теплообменника зависит от качества охлаждающей воды и условий работы установки. Наиболее часто, в качестве материала для труб используется нержавеющая сталь, латунь. В некоторых моделях применяются мельхиоровые трубы. Оребрение труб зависит от способа его изготовления, но чаще всего, для изготовления теплоприемных ребер используется сплав алюминия.

Промышленные водяные воздухоохладители различаются между собой производительностью, диаметром и оребрением труб, количеством циклов прохождения охлаждающей жидкости и конструктивному исполнению, среди которого можно выделить:

  • Фланцевое. В маркировке присутствует буква «Ф».
  • Вертикальное. В маркировке присутствует буква «В».
  • Горизонтальное. В маркировке присутствует буква «Г».
  • Подвесное. В маркировке присутствует буква «П».

Принцип действия водяного охладителя воздуха

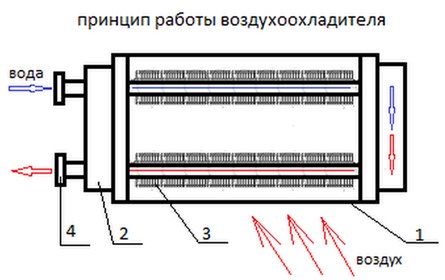

Принцип воздухоохладителя заключается в следующем: охлажденная вода поступает в теплообменник, где через оребрение труб снимает излишнюю температуру проходящего сквозь него воздушного потока. Для эффективного охлаждения воздушной среды в электромашинах, работающих в условиях умеренного климата, температура циркулирующей в теплообменнике воды должна быть не выше 30С°. Для аппаратов, установленных в условиях более жаркого климата, температура хладоносителя должна варьироваться в пределах 30-40С°.Принцип работы воздухоохладителя

Некоторые модели комплектуются вентиляторами, производящими отсос нагретого или подмес холодного воздуха внутри электрической машины. Эффективность воздухоохладителя водяного с вентилятором, значительно выше, чем у не оснащенного этим устройством. Но применить их не всегда представляется возможным в связи с конструктивными особенностями охлаждаемого механизма.

Основные типы установок

Существует несколько серий установок для охлаждения воздушной среды в электрооборудовании. Среди наиболее востребованных можно выделить:

  • Охладители серии ВО. Это одиночные теплообменники, применяющиеся в промышленности для охлаждения крупногабаритного электрооборудования.
  • Теплообменные устройства ВОП. Составные воздухоохладители, собирающиеся из нескольких охлаждающих секций. Эти водяные воздухоохладители применяются для охлаждения мощного электрооборудования.
  • Оборудование для охлаждения воздуха ВУП. Также как и предыдущая серия – это составные охладители, которые можно устанавливать попарно. Эти устройства рассчитаны для работы с теплопритоком до 500 кВт.
  • Охладители ВБ. Предназначены для отвода тепла, мощностью до 200 кВт от небольших электроустановок и двигателей.

Основным критерием выбора промышленных водяных воздухоохладителей является тепловой поток, на который рассчитанвоздухоохладитель.

При выборе охладителя не следует забывать и о таких факторах как климатическая зона, в которой будет работать установка, температура, давление охлаждающей воды и ее минерализация.
