Вентиляционная система является важным элементом в обеспечении бесперебойной работы любой насосной станции (НС).
Основная задача вентиляционной системы насосной – это поддержание температурных и влажностных характеристик воздуха в помещениях, с длительным пребыванием обслуживающего персонала. Кроме того, вентиляция предусматривается и в помещениях, где функционирует перекачивающее и вспомогательное оборудование. НС классифицируют в зависимости от их назначения. Такое производство может перекачивать:
- Питьевую и техническую воду.
- Нефтепродукты.
- Щелочные и кислотные сточные воды.
- Сточные и фекальные воды (КНС).
Особняком стоят станции пожаротушения. Для каждого типа НС применяются свои требования к вентиляции помещений насосной, а именно машинного зала, кабинетов и комнат обслуживающего персонала.

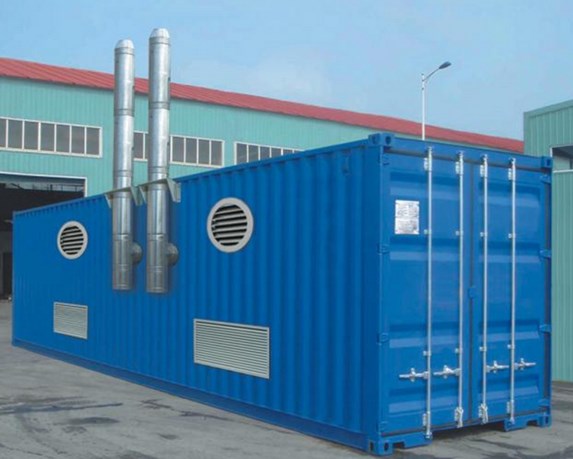

Приточно-вытяжные системы для МНС
Во всех перекачивающих модульных насосных станциях предусматривается применение приточно-вытяжных систем проветривания с естественным воздухообменом или принудительной циркуляцией воздуха необходимой кратности.
Приточно-вытяжная вентиляционная система модульной НС состоит из:
- Защищенной от атмосферных воздействий воздухозаборной решетки. Она служит для притока воздуха.
- Вентилятора, который осуществляет контролируемое удаление воздуха в помещение МНС.
- Регулируемого приточного клапана, который осуществляет приток воздуха.
- Термодатчик для автоматического управления работой вентилятора и приточного клапана.
Основными параметрами при расчетах проветривания для блок — модульных НС являются: скорость движения воздушного потока, температура и влажность воздуха в помещении станции. Подбор оборудования осуществляется исходя из его производительности, задача которого поддерживать требуемые температурно-влажностные показатели. В соответствии с требованиями изготовителей перекачивающего оборудования, вентиляция насосной станции должна поддерживать в машинном помещении температуру воздуха в пределах от +5С° до +45 С°.
Несмотря на то что рекомендованный производителем нижний температурный предел для МНС равняется +5С°, специалисты по обслуживанию этого оборудования настоятельно рекомендуют не понижать температуру воздуха в помещении перекачивающего оборудования ниже +10С°.

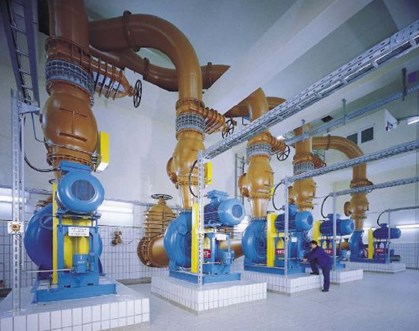

Основные требования к вентиляционным системам КМС
Расчет площади воздуховодов, месторасположения и производительности вентиляционного оборудования (в случае применения принудительной вентиляционной системы) производится из расчета тепловыделения перекачивающего и вспомогательного оборудования, а также назначение помещений для работы обслуживающего персонала станции: машинный зал, насосные и аккумуляторные, раздевалки, кабинеты, пункты связи, управления.
В соответствии с санитарно-гигиеническими требованиями к качеству воздушной смеси в обслуживаемых НС, вентиляция машинного зала и других изолированных помещений должна быть раздельной. В вентиляции КНС допускается монтаж общей системы вентиляции, оборудовав систему общих воздуховодов регулируемыми заслонками, на случай аварийных ситуаций.
В насосных станциях, категорий А, Б и Е помимо основной вентиляционной системы предусматривается и аварийная. Аварийная вентиляция должна обеспечивать не менее чем восьмикратный воздухообмен в час, в дополнении к основному.
Насосы пожаротушения обычно долгое время находятся в нерабочем состоянии, и не производят тепловыделения, но на основании НПБ 88-2001 п.7.17.2. вентиляция насосной пожаротушения должна обеспечивать не менее чем двукратный воздухообмен, с поддержанием температуры воздуха в пределах от +5С° до +35С° и влажностью воздушной смеси не более 80%.
