Вытяжки для кухни с отводом в вентиляцию: разновидности и особенности монтажа

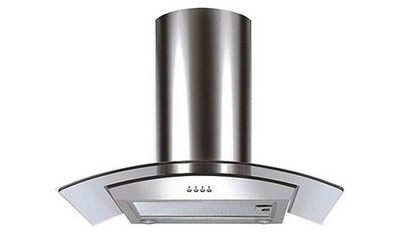

Вытяжка с воздуховодом

Вытяжки с отводом в вентиляцию являются наиболее эффективными устройствами для удаления запахов приготавливаемой пищи, жировых включений, водяных паров и продуктов горения из помещения кухни. Именно об этих полезных приспособлениях и пойдет речь в этой публикации.

Разновидности кухонных зонтов

По своим конструктивным особенностям, кухонные вытяжные зонты с отводом в вентиляционную шахту делятся на активные и пассивные. В пассивных, удаление загрязнений происходит под действием естественной тяги, в активных вытяжках за создание воздушного потока отвечает вентилятор. Кроме того, это оборудование классифицируется по способу монтажа.

  • Островные устройства. Такие вытяжные зонты предназначены для установки над варочной поверхностью, которая находится посередине кухни. Монтаж устройства происходит непосредственно к потолку, а воздуховод к шахте вентиляционной системы, как правило, скрывают за подвесным потолком. Кухонное оборудование такого типа достаточно дорого и требует особого расположения плиты, поэтому не очень распространено среди отечественного потребителя.
  • Купольные вытяжки. Это наиболее распространенные и популярные на всем постсоветском пространстве устройства. Они имеют одноименное название и устанавливаются на стену непосредственно над плитой. Эти устройства отличаются огромным выбором размеров и дизайнерских решений. Кроме того, современные вытяжки этого типа имеют неплохой функционал и вполне доступную стоимость.
  • Встраиваемые вытяжки для кухни с отводом в вентиляционную систему. Эти устройства предназначены для монтажа в элементы кухонной мебели. Они достаточно компактны и не вносят изменений в дизайн помещения. Существуют модели с дополнительными жировыми фильтрами и различными конструктивными особенностями в виде выдвижной каретки.

Все рассмотренные типы вытяжных зонтов могут иметь различную форму, размер, шумность, функциональность и конструкцию, но объединяет их одно – вывод за пределы помещения загрязненного воздуха посредством воздуховода. Именно о них и пойдет речь в следующем блоке этой статьи.

к оглавлению ↑

Разновидность воздуховодов для подключения кухонной вытяжки

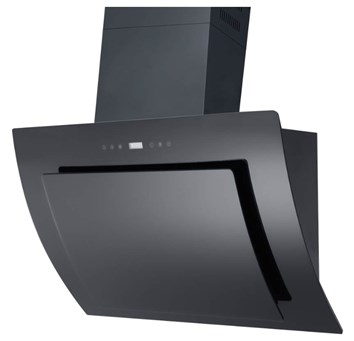

Вытяжка с прямоугольным воздушным каналомПрежде чем счастливый обладатель кухонного зонта с отводом начнет монтаж устройства, следует определиться с конфигурацией и расположением воздуховода. Эти изделия различаются по следующим параметрам:

  • Форма сечения. Воздушный канал для подключения вытяжки может быть как круглого, так и прямоугольного сечения.
  • Материал, из которого изготовлен воздуховод. На сегодняшний день широко используются металлические и ПВХ изделия.
  • Конфигурация воздушного канала. На отечественном строительном рынке можно приобрести как жесткие, так и гибкие (гофрированные) воздуховоды.



к оглавлению ↑

Выбор воздухопровода


Благодаря обилию этих изделий, перед многими домашними мастерами встает вопрос: «Какой отвод для вытяжки выбрать?» Все изделия имеют достоинства и недостатки. Например, многие специалисты рекомендуют использовать именно круглые каналы из-за лучших аэродинамических характеристик. Но такие изделия в небольшой кухне будут занимать достаточно много пространства. Прямоугольные воздуховоды можно монтировать широкой стороной к стене или потолку, поэтому они занимают меньше места.

Важно!
Следует знать, что приобретая прямоугольные воздуховоды, следует сразу же и приобретать необходимое количество переходников, с круглой формы сечения на прямоугольное, что скажется на финансовой составляющей проекта.

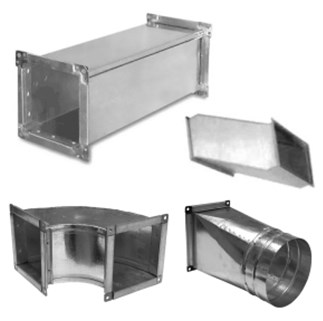

Разновидность воздушных каналовМеталлические. Для производства таких воздуховодов, как правило, применяется оцинкованная сталь. Воздушные каналы из металла достаточно надежны, но имеют повышенный уровень шумности при прохождении по ним воздушного потока. Использование пластиковых воздуховодов в быту позволит получить менее шумную, хотя и более дорогую конструкцию.

Важно!
правильный монтаж вытяжки с отводом в вентиляцию заключается в создании воздухопровода с наименьшим количеством изгибов. Для эффективного удаления загрязненного воздуха, большинство специалистов рекомендует не более 3 колен, на участок, от зонта до входа в вентиляционный канал, так как каждый поворот под углом 90°снижает эффективность вытяжки на 10% и значительно повышает шумность конструкции.

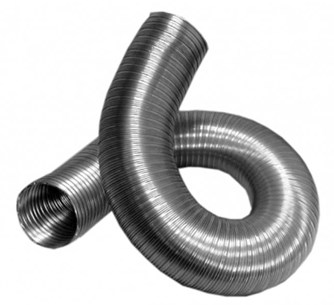

Воздуховод из гофротрубыГофрированные воздуховоды считаются наиболее предпочтительными в случае сложной конфигурации подключения вытяжки к вентиляционной системе. Эти изделия выполнены и алюминия, могут сжиматься и растягиваться, а также гнуться под любым углом. Единственным недостатком гофрированных воздухопроводов является их повышенное сопротивление движению воздушного потока. Но современные «Кулибины» решили и эту проблему, полностью растянув гофру. Именно в растянутом состоянии пропадают складки материала, которые и тормозят воздух, создавая препятствия его продвижению по гофре.

Важно!
Следует знать, что воздуховод, соединяющий вытяжной зонт с вентиляцией должен быть одного диаметра по всему участку. Уменьшение площади сечения канала ведет к прямому снижению производительности, и как следствие – эффективности отвода загрязненного воздуха.

к оглавлению ↑

Подключение кухонного зонта к вентиляционной системе

На самом деле, монтаж вытяжного устройства достаточно прост и не требует специальной инструкции. Но, несмотря на простоту, существует несколько нюансов, которые следует знать каждому домашнему мастеру, впервые устанавливающему кухонный зонт и подключающему его к вентиляционной системе дома. Рассмотрим установку на примере настенной купольной вытяжки с воздуховодом из гофры.

Важно!
Высота крепления вытяжки. Чем ниже над плитой находится зонт, тем лучше он улавливает копоть, гарь и жир. Но, от нагрева плиты кухонный зонт может деформироваться, а фильтрующие элементы и некоторые составляющие этого устройства могут загореться, что приведет к пожару в помещении. Именно поэтому существуют определенные нормы по расстоянию между плитой и кухонным зонтом. Для газовых плит это расстояние составляет 80 см, а для электрических – 70 см.

  1. Установка креплений на стену. Сложность этого процесса заключается только в правильной разметке. Устанавливая крепления на стену, учитывайте высоту устройства от варочной печи. Хоть вес вытяжки небольшой, но следует позаботиться о надежности монтажа крепления вытяжки.
  2. После монтажа креплений следует установить на них кухонный зонт.
  3. В вентиляционное отверстие установите специальный переходник: гофра-стена. Можно приобрести специальную вентиляционную решетку, в верхней части которой есть круглый парубок, на который и будет одеваться гофра. Главное – чтобы внутренний диаметр воздуховода для вытяжки совпадал с внешним диаметром патрубка. На современном строительном рынке есть масса вентиляционных решеток с патрубком для подключения вытяжки и обратный клапан, предотвращающий попадание в квартиру неприятных запахов из шахты. Он также очень полезен для предотвращения обратной тяги, нередко возникающей в каналах, в теплое время года.

    Важно!
    Многие современные квартиры оснащены вытяжной и приточной вентиляцией. Следует подключать зонт только к вытяжному отверстию вентиляционной системы, проверить которое можно зажженной спичкой.

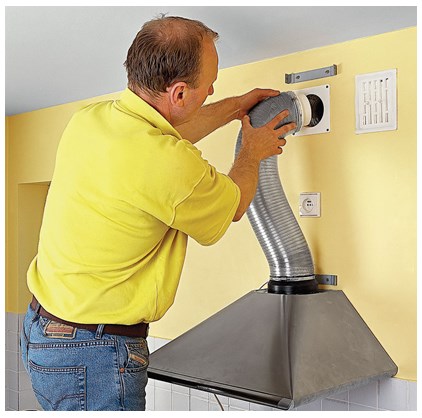

  4. После, следует закрепить воздухопровод, одной стороной к вентиляционному окну, а другой – выходу вытяжного устройства, используя силикон и хомуты для герметизации стыков.montaj

Совет: Если вопрос дизайна стоит для вас не на последнем месте, то закройте гофру пластиковой декоративной панелью или гипсокартонным коробом. Интерьер кухни от этого только выиграет и шум, создаваемый потоками воздуха, станет несколько меньше.

В этой статье мы рассмотрели вопрос, как подключить вытяжку к вентиляции вашего дома и правильно выбрать наиболее подходящий воздухопровод, для этой операции, не привлекая дорогостоящих мастеров.
