Воздуховоды дымоудаления: что необходимо о них знать

Дымоотводящие воздуховоды - основа пожарной безопасности

Воздуховоды являются важнейшим элементом приточно-вытяжной системы дымоудаления. Работа такой системы, как правило, происходит в достаточно жестких и экстремальных условиях, под воздействием газов, температура которых достигает 400С°. Кроме того, химический состав удаляемых воздушных масс может быть достаточно агрессивным. Именно поэтому требования к воздуховодам дымоудаления нормированы.

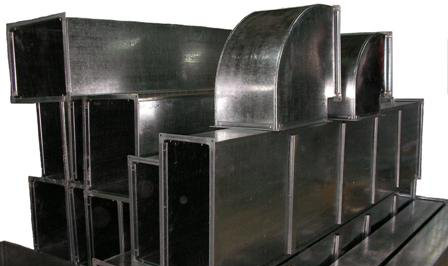

Воздуховоды для систем дымоотведения представляют собой металлические короба, прямоугольного или круглого сечения, которые монтируются как в стенах зданий, так и по наружным поверхностям стен сооружений. Секции этих изделий могут иметь два типа соединения: сварное или фальцевое.

Сварное соединение воздуховодов регламентируется требованиями СНиП 2.04.05–91, СНиП 3.05.01–85, а также нормативами ВСН 353–86.

В качестве материала воздухопроводов используется малоуглеродистая и оцинкованная сталь. В соответствии с ГОСТ 19904–90, толщина стенки воздухоотвода из холоднокатаной стали должна составлять 1,0 — 1,4 мм, воздушных каналов из горячекатаной листовой стали 1,5–2,0 мм. В некоторых случаях толщина воздуховодов дымоудаления может составлять до 3 мм.

Допустимые к применению классы воздушных каналов

  • Наиболее подходящие для организации системы дымоотведения промышленных, гражданских и административных зданий воздуховоды, производятся с маркировкой «Н» и «П», т.е. нормальные или плотные.
  • Воздуховоды класса «Н», согласно СНиП, допускаются к применению в помещениях с минимальным уровнем пожарной опасности, имеющих категории «В» и «Г». В воздухопроводах класса «Н» допускается минимальная утечка воздушных смесей при транспортировке.
  • Воздухопроводы класса «П» обладают высокой надежностью соединений и плотным герметичным замком. Согласно требованиям СНиП, такие элементы для транспортировки воздушных масс могут применяться в помещениях класса «А» и «Б», т.е. с повышенной взрывоопасностью и выделением в воздух горючей пыли, воспламеняющейся при температурах +28С°.
к оглавлению ↑

Огнезащита воздушных каналов


Огнестойкость воздуховодов дымоудаления также жестко нормирована. Она должна составлять не менее 120 минут при температуре транспортирующихся газов 400С°. Обеспечения огнезащиты воздуховодов обеспечивается нанесением на их поверхность специальных смесей и составов, а также огнеупорных рулонных материалов.

На сегодняшний день существует несколько способов создания защиты шахт и каналов систем дымоотведения от термического и химического воздействия.

  1. Монтажные системы термической защиты устанавливаются на воздуховоды при помощи клеящих составов и специальных креплений.
  2. Огнестойкие смеси, представленные специальными составами штукатурки, которая эффективно покрывает все элементы воздуховодов и фасонных изделий.
  3. Термоустойчивые рулонные материалы.
  4. Обмазочные гели и специальные составы с добавлением пенообразователя.

Важно:
На современном строительном рынке не так давно появилась огнезащитная краска Pirex, которая эффективно защитит воздухоотводы от прогорания в течение часа, при температуре газов до 120С°.

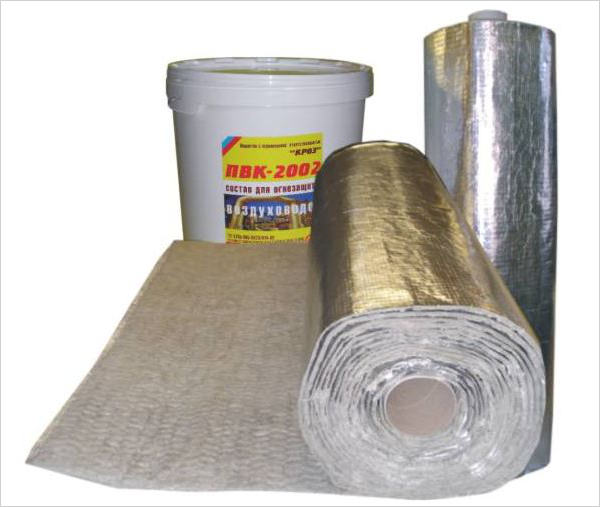

Огнезащита Изовент-МОдним из наиболее распространенных материалов для создания термического барьера воздухопроводов дымоотведения, является огнезащита «Изовент», которая представляет собой высококачественное рулонное покрытие из базальтового волокна, покрытого фольгой. К основным преимуществам этого материала можно отнести:

  • Низкая стоимость.
  • Простота монтажа.
  • Возможность чистки.
  • Возможность эксплуатации во влажных помещениях.

Монтаж огнезащиты «Изовент» к воздухоотводам производится посредством нанесения, специально разработанного клеевого состава на изделие и фиксации на нем при помощи обычной проволоки.

к оглавлению ↑

Этапы проведения работ по огнезащите

Все работы по термической защите воздухопроводов системы дымоотведения , условно можно разделить на несколько этапов:

  1. Разработка проекта с полным перечнем мероприятий.
  2. Согласование проектной документации с органами пожарного надзора.
  3. Получение экспертного заключения на проведения работ.
  4. Огнезащита воздушных каналов.

После выполнения работ, компания подрядчик должна выдать заказчику акт, с подписями представителей пожарного надзора на соответствие нормативным документам и техническим условиям.

Еще один способ защиты воздуховодов смотрите на видео:

к оглавлению ↑

Особенности монтажа воздушных каналов

От качества монтажа воздуховодов напрямую зависит работа системы дымозащиты. Монтаж воздуховодов дымоудаления производится с помощью подставок, подвесов и других крепежных элементов, которые указаны в проектной документации.

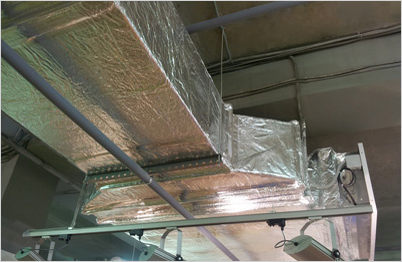

Несущие конструкции воздуховодов - металлический профильВсе крепления изготавливаются из стали. Требований к обработке огнеупорными составами крепежных элементов не существует, но покрывать эти изделия огнезащитой имеет смысл, так как прогорание крепления воздуховода неминуемо приведет к обрушению всей системы дымоотведения.

  • Между собой воздухоотводы дымозащиты круглого сечения соединяются с помощью фланцев, изготовленных из стальной полосы, а прямоугольного сечения – из шины.
  • При монтаже шахт и каналов все фланцевые соединения уплотняются асбестовым шнуром, чтобы при затягивании гаек, между фланцами не осталось щелей.
  • Крепления горизонтальных участков воздушных каналов устанавливаются на расстоянии друг от друга не более 6 м. Крепления вертикальных участков воздуховодов делается на расстоянии друг от друга не более 4 м.

После окончания монтажа каналов системы дымоотведения, производится установка оборудования и обработка воздухопроводов огнестойкой смесью.

Совет:
Воздухопроводы систем дымоотведения являются основными конструкциями, обеспечивающими безопасность жизни и здоровью людей при возникновении пожара, не давая им задохнуться продуктами горения. Именно поэтому монтажом и огнезащитой воздуховодов должны заниматься только профессионалы, имеющие на это все разрешительные документы.
