Вентилятор с обратным клапаном: классификация и принцип работы

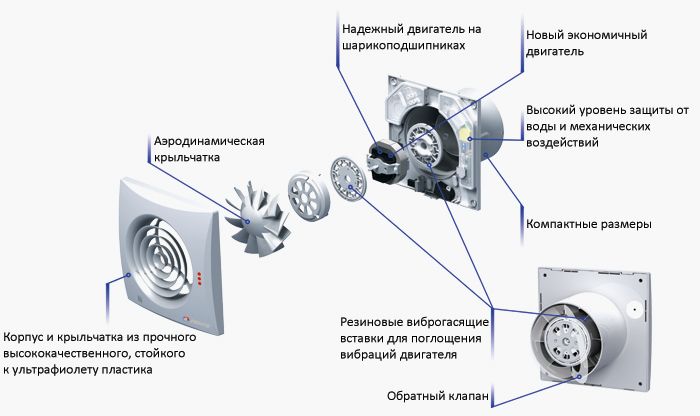

Фото: Основные элементы вентиляционного устройства

В любой квартире или частном доме, офисе, складе либо промышленном ангаре для комфортного нахождения людей должна быть предусмотрена вентиляция воздуха. Объем проточного воздуха и, соответственно, комфорт пребывания в помещении напрямую зависит от установленной системы вентилирования.

Иногда бывает достаточно неактивного проветривания, то есть самотеком, когда теплый воздух из кухни или ванны вместе с запахами или паром поднимается вверх и устремляется через вентиляционную решетку по каналам наружу. А свежий воздух устремляется через специальные воздуховоды, расположенные ближе к полу или же через не герметичные стыки двери или окон.

Предпосылки к установке вентиляционной системы

В большинстве случаев в квартире, где отток воздуха осуществляется через общий воздуховод на крышу, тяги недостаточно для того, чтобы выгнать весь пар и запахи приготовляемой пищи, да и зимой при закрытых окнах в таком помещении становится душно. Тогда на помощь приходит принудительная вентиляция, которая представляет собой вентилятор или вытяжку и систему воздуховодов из помещения наружу.

Существует множество моделей вытяжек, от ручных которые приходится включать по мере надобности, до автоматических, реагирующих на повышение температуры. Есть и такие, которые не оборудованы вентилятором, то есть представляют собой простой воздуховод.

Не будем останавливаться на конструктивных и других особенностях вытяжек, поскольку относятся они к кухонному оборудованию, хотя они и выполняют функцию вытяжных вентиляторов на кухне.

Не будем говорить и о системах кондиционирования, так как они в основном работают на рециркуляцию, то есть — охлаждают воздух внутри помещения, не замещая его свежей атмосферой, поэтому только кондиционером не обойтись.

Интеграция вентилятора в общую систему воздухообмена

Одна вытяжка не способна обеспечить проветривание всего жилья. С данной задачей справляются канальные вытяжные вентиляторы. Они устанавливаются непосредственно в канал вентиляционной шахты или же в воздуховоды, могут устанавливаться и на окнах, непосредственно выгоняя воздух из помещения на улицу.

Устанавливать вентилятор необходимо в месте, оптимально подходящем для беспрепятственного забора воздуха так, чтобы свежий воздух проходил наиболее возможное расстояние, обновляя атмосферу в помещении, прежде чем будет захвачен и выгнан на улицу.

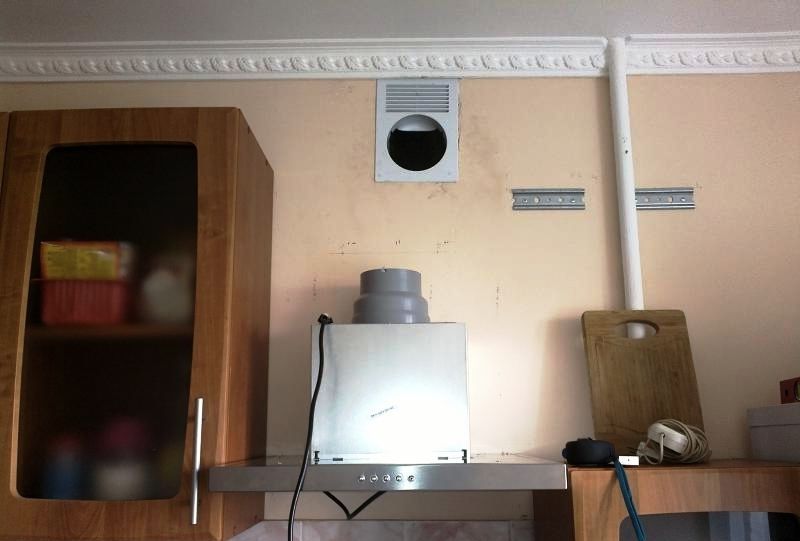

Фото: Вывод вентиляционного канала на кухне

Вывод вентиляционного канала на кухне

Если же поместить его непосредственно рядом с окном, то вентилятор будет выгонять свежий воздух, не обновляя его в жилище.


Есть понятие мощность вентилятора, оно характеризует объем воздуха в кубических метрах, которое способен перемещать вентилятор.

По установленным нормам вентилятор должен полностью обновлять воздух определенное количество раз в час:

  • Кухня: 10 — 15 раз
  • Туалет: 6 — 10 раз
  • Ванная: 15 – 20 раз.

Исходя из этого, и расчета объема помещения рассчитывается мощность приобретаемого вентилятора.

Какой тип устройства выбрать?

Вентиляторы бывают следующих типов: осевые и центробежные. Наилучшим решением для установки в квартире будет осевой вентилятор.

По своему устройству бытовой вентилятор похож на ниппель в автомобильной или велосипедной камере — когда он включен, клапан, представляющий собой подпружиненные лепестки, открыт и воздух выходит наружу, как только вентилятор перестает выгонять воздух, они смыкаются, надежно закрывая канал из вентиляционной шахты в квартиру.
Защитой жилого помещения от внешней агрессивной среды: дыма, пыли, насекомых, сырости, может служить вытяжной вентилятор.

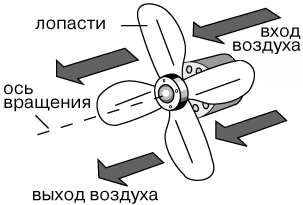

Фото: Схема осевого вентилятора

Схема осевого вентилятора

В некоторых случаях имеет смысл использовать реверсивный вентилятор, когда вентиляция производится не в общую шахту, а в отдельную систему воздуховодов или же непосредственно в окружающую среду. Их преимуществом является возможность развернуть поток воздуха в обратном направлении и при необходимости нагнать в помещение свежего воздуха.

Если использование внешнего вентилятора не допустимо, используется канальный вентилятор, который может устанавливаться в глубине вентиляционного короба. Конструктивной особенностью устройства является расположения лопастей, которые встроены непосредственно в ротор, что позволяет добиться максимальной центровки, надежности и долговечности использования

В зависимости от модели и цены устройства, включение может производиться автоматически при повышении влажности или температуры, или же вручную. Некоторые модели оборудованы световым индикатором.

Вытяжные вентиляторы с обратным клапаном уже давно несут службу на благо человека и в данный момент благодаря новым материалам представляют собой компактные надежные, бесшумные и экономичные приборы, приносящие в нашу жизнь свежесть и уют.
