Вентиляция столовой, сложности и решения

Особенности системы вентиляции в столовой Вытяжная вентиляция

Наверное, многим приходилось сталкиваться с проблемой, когда заходя в столовую вместо аппетитно пахнущего обеда и выпечки, стоит неприятный и затхлый воздух с отчетливым запахом горелого масла. В таких условиях не до еды.

Вся проблема небольших столовых, что все они рассчитаны на поток людей, плюс в кухне установлено немало плит, которые разогревают воздух, а воздухооборота нет или он недостаточный. Подчас система вытяжной вентиляции попросту не справляется с выводом загрязненного воздуха, поэтому в системе общепита наиболее важным встает вопрос о правильном проектировании вентиляционных систем.[contents]

Особенности проектирования

Обустройство вентиляции столовой – это одна из самых сложных инженерных задач для создания комфортного микроклимата для работников и посетителей. В столовой конструктивно предусмотрено множество разнородных помещений, поэтому вентиляционную систему делают комбинированной, и она обычно подразделяется на пять различных участков:

  1. Вентиляцию кухни, включающую в себя все цеха, участок для заготовки продуктов.
  2. Обеденного зала для приема пищи посетителями.
  3. Подсобных, складских, административных помещений.
  4. Туалетных комнат для посетителей, а также туалетов и душевых для работников.
  5. Холодильных камер для хранения продукции и отходов.

В столовых, как правило, присутствует система кондиционирования воздуха, работа которой влияет на вентиляцию, поэтому специалистами рекомендуется обустраивать общую климатическую систему, включающую в себя приток, вытяжку, а также систему кондиционирования и очистки воздуха. Она должна обеспечивать надлежащий воздухооборот в каждом конкретном помещении столовой, а также иметь возможность централизованно управлять состоянием воздушных масс и осуществлять контроль за всеми климатическими показателями.

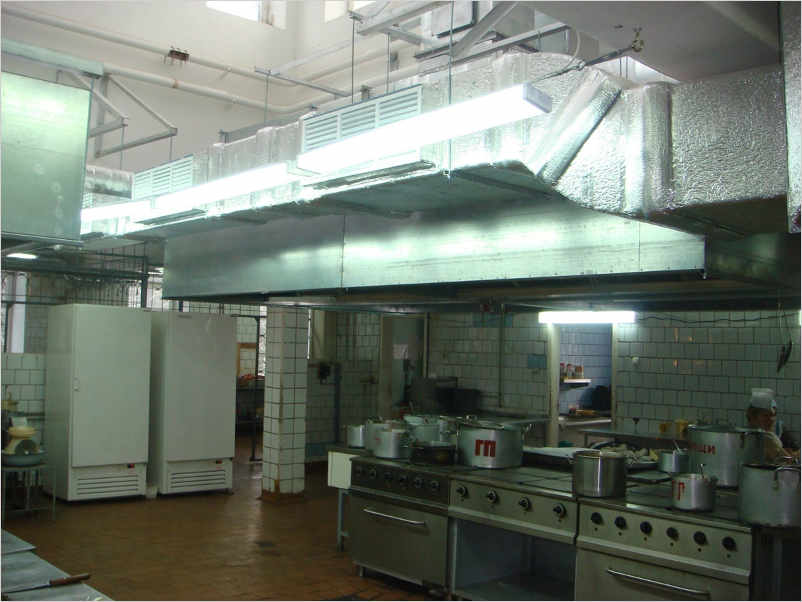

  1. vityajnie_zontiДля кухни монтируется приточно-вытяжная система вентиляции, которая должна обеспечивать хорошую циркуляцию воздуха. Целесообразно использовать и местную, с удалением загрязненного воздуха непосредственно над местами его образования. Вытяжные зонты желательно оборудовать притоком охлажденного воздуха, в размере 1:10 от вытяжного. Это даст хороший эффект по предотвращению распространения запахов и продуктов горения по всей территории кухни.
  2. Основной зал, рекомендуется оборудовать системой кондиционирования, так как в обеденном зале постоянно должен поддерживаться комфортный микроклимат. Для этого рекомендуется монтаж чиллер-фанкойлов или сплит-системы, которая будет подавать в зал охлажденный воздух по системе воздуховодов.
  3. Проектирование промышленной вентиляции в других помещениях столовой не составляет никакого труда. Они оборудуются менее затратными и дорогостоящими приточно-вытяжными устройствами.

При проектировании и монтаже воздуховодов горячего цеха следует учитывать несколько основных требований:

  • Необходимо предусмотреть установку воздушных фильтров для вентиляции.
  • Предусмотреть монтаж устройства по сбору сажи и жировых отложений.
  • При монтаже воздуховодов нужно создавать их уклон в сторону мойки.
  • Для чистки воздуховодов предусмотреть дренаж для вывода моющего средства.

Проблемы вентиляции и кондиционирования горячих цехов

Главная сложность в обеспечении воздухообмена в горячих цехах – это наличие большого количества нагреваемых поверхностей в небольшом по площади помещении. Это приводит к большой теплонапряженности, но в нормативных документах есть четкие указания на этот счет: теплонапряженность не должна превышать 210 Вт/м.кв площади горячего цеха. Но на самом деле указанные значения иногда превышаются в два-три раза.

Для таких показателей нужен соответствующий воздухообмен, и чем выше теплонапряженность, тем больше воздухообмен. Интенсивный воздухообмен и снижает температуру воздуха в помещениях горячего цеха. Согласно СНиП воздухооборот в горячих цехах должен делаться по расчету, но не менее чем 100 м.куб/ч на одного человека.

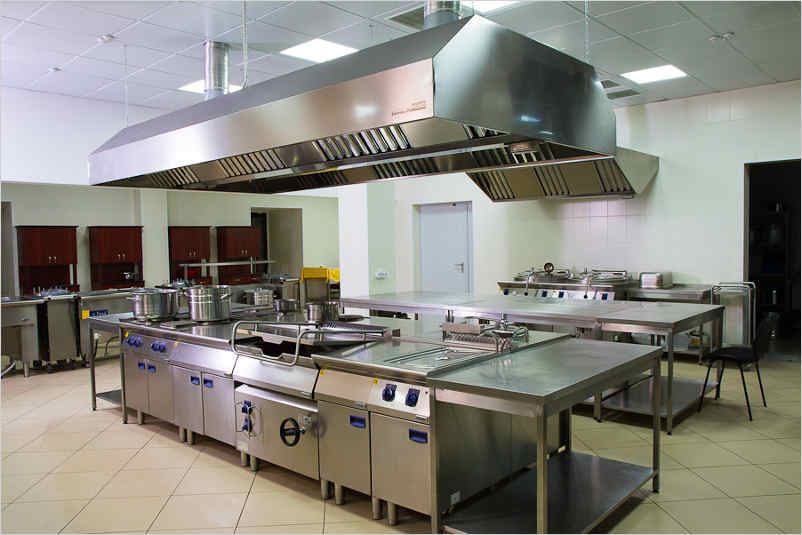

Горячий цех столовой - вытяжные зонты над каждой рабочей зонойЕще одной немаловажной проблемой горячих цехов является большое выделение в воздух продуктов горения и жира, который попадает в него при испарении с нагреваемых поверхностей. При этом, жироуловители очень быстро забиваются, чистить их самостоятельно долго, а вызывать сервисную службу – дорого, поэтому их попросту снимают. Это приводит к быстрому отложению жира на вентиляционном оборудовании, лопастях вентиляторов и «зарастанию» жировыми отложениями вентиляционных решеток. Вентиляторы теряют свою производительность, и воздухообмен значительно снижается.

Совет:
Для предотвращения таких случаев нужно дополнительно обустраивать горячий чех дублирующей, вытяжной вентиляцией на кухне естественного типа.

Факторы, влияющие на расчет вентиляционной системы

  • Планировка и размеры помещений столовой.
  • Планируемое количество посетителей.
  • Теплонапряженность в помещениях кухни.
  • Точное расположение оборудования.
  • Мощность для обогрева приточного воздуха.
  • Месторасположение приточных и вытяжных установок.
  • Толщина наружных стен.

Совет:
Расчет вентиляции помещения столовой должен производиться исключительно специальными организациями, на основе вышеперечисленных данных.

Пример реализации вентиляционной системы для небольшой столовой

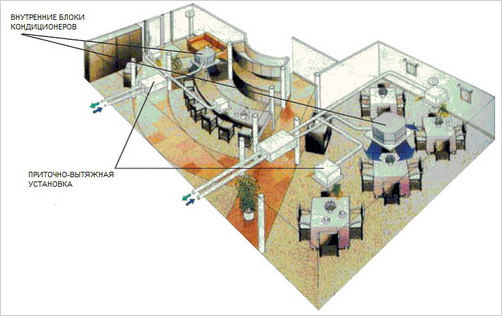

Пример небольшого помещения общепитаЕсли помещение менее чем на 50 посадочных мест, то допускается объединение приточных и вытяжных систем таких случаях:

  • Если в помещении приема пищи несколько залов для посетителей, то можно объединять приточные вентиляционные системы.
  • Вытяжки из производственных систем можно объединять в единую вытяжную систему.
  • Местную вентиляцию из горячих цехов можно объединять с общеобменной из других цехов кухни.
  • Вытяжку из санузлов можно группировать в единую вытяжную систему.

Для зала приема пищи, чаще всего реализуется схема вентиляции методом вытеснения. Как это выглядит: в помещение поступает приточный воздух с низкой скоростью, не более 0,3 м/с, а вытяжка его происходит в верхней зоне обеденного помещения. При этом не происходит перемешивания воздушных масс, а постепенное его вытеснение через систему вытяжной вентиляции.

Вентиляция столовых – это сложная задача, к которой трудно подойти типовым решением. В каждом конкретном случае нужно решать комплексную задачу по обеспечению эффективной вентиляцией и кондиционированием всех ее помещений.
