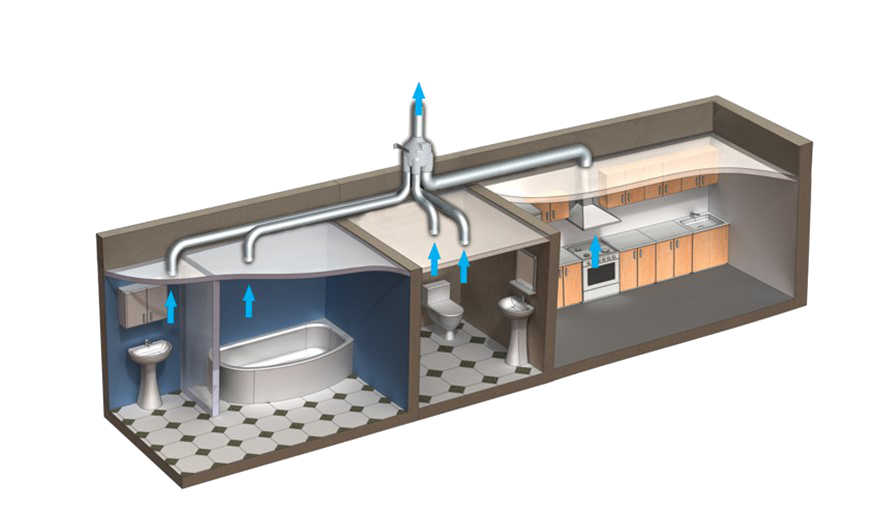

Вентиляция санузла в многоквартирном доме

Самостоятельная вентиляция в санузле

Наверное, нет смысла объяснять, для чего необходима вентиляция каждого помещения в жилом доме: об этом написано десятки тысяч статей в СМИ и создано сотни интернет-ресурсов, посвященных этому вопросу. В этой публикации рассмотрены проблемы вентиляции санузла в квартирах, и представлены несколько практических решений по организации эффективной вентиляции туалета в многоквартирном доме.

Типы вентиляционных систем, применяемых в туалетах многоквартирных домов

Эксплуатация туалетных комнат связана с выделением неприятных запахов и повышенного уровня влажности воздуха. Основной задачей вентиляционной системы в этом помещении является не допустить распространения этих явлений по всей площади квартиры и соседних помещений.

Существует два типа вентиляционных систем, которые используются в санитарных комнатах многоквартирных домов:

  1. Естественная приточно-вытяжная.
  2. Принудительная вытяжная с естественным притоком воздуха.

В условиях современных квартир, с установленными металлопластиковыми окнами и герметичными дверями, стала актуальна еще один вид вентиляционных систем, принудительная приточно-вытяжная вентиляция санузлов.

Естественная приточно-вытяжная система функционирует за счет разницы давления между помещением и улицей. Воздушные массы самостоятельно перемещаются из области высокого давления в область более низкого. Другими словами: чистый воздух из жилых помещений самостоятельно перемещается к вытяжкам, через которые он удаляется из квартиры.

Исходя из норм, регламентированных в СНиП 31-01-2003; СП 54.13330.2011, вытяжки естественной вентиляции располагаются в местах с наибольшим выделением загрязнений. Такими местами в квартирах являются кухня и туалет. Конфигурация воздуховодов, их размер и форма сечения рассчитывается еще при проектировании дома. Приток воздушных масс обеспечивается через естественные неплотности окон и дверей. Благодаря соблюдению этих параметров обеспечивается перемещение воздуха дома и необходимый воздухообмен, а, следовательно, и вентиляция в туалете.

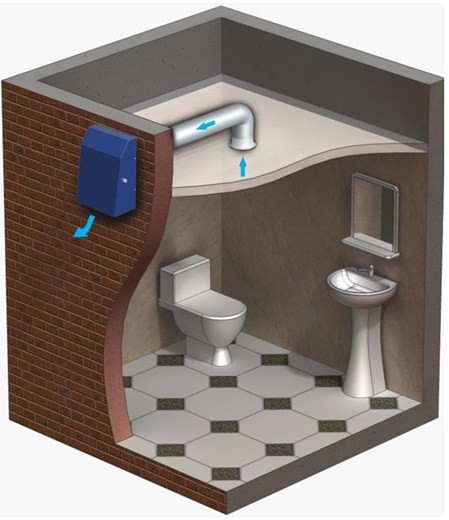

Принудительная вытяжная вентиляция в уборных многоквартирных домах подразумевает наличие вытяжных вентиляторов. Такое оборудование должно иметь строго определенную производительность для создания необходимого воздухообмена. Приток воздушных масс, как и при естественной вентиляции, осуществляется благодаря естественным неплотностям дверей из чистых помещений в санузел.Вытяжка в туалете панельного дома

Как уже говорилось выше, огромное количество владельцев недвижимости установили в своих квартирах пластиковые окна и двери, снизив ниже нормируемого или полностью перекрыв приток воздуха. Для вентиляции туалета в таких условиях используется механическая приточно-вытяжная система, которая подразумевает наличие как вытяжных вентиляторов, так и приточных.

к оглавлению ↑

Нормирование воздухообмена в санузлах

Согласно действующим нормам и своду правил, вентиляция санузла, СНиП 31-01-2003; СП 54.13330.2011 пункт 9.7, должна обеспечиваться воздухообменом не менее 25м3/ч. Причем, если санузел совмещенный, то нормирование воздухообмена увеличивается в два раза – 50 м3/ч.

Для того чтобы обеспечивалось нормированное замещение воздуха в туалетах многоквартирных домов, необходимо несколько условий:

  • площадь сечения вытяжного вентиляционного канала не менее 0.016 м3, что соответствует диаметру круглого воздуховода 150 мм.
  • Высота вытяжного канала не менее 3 м.
  • Приток воздуха не менее нормированного.

При выполнении этих условий гарантируется воздухообмен в санитарных комнатах в 30 м3/ч. Часто, из-за ограничений по высоте воздуховода (уменьшение площади сечения воздуховодов, этажность и высота потолков многоквартирного дома), выполнение этих условий не соблюдается, поэтому у жильцов возникают проблемы с вентиляцией в туалетных комнатах.

к оглавлению ↑

Способы решения проблем недостаточного воздухообмена

Увеличить воздухообмен в санузле многоквартирного дома можно несколькими способами:

  • Увеличить пропускную способность системы. Методов достаточно много, но первым и самым простым способом является прочистка воздушного канала вытяжной вентиляции.
  • Увеличить количество приточных воздушных масс.
  • Установить вытяжной вентилятор в туалет.

Установка вентилятора не даст увеличения воздухообмена, если превышен предел пропускной способности воздуховода или нет достаточного количества приточного воздуха.

Чистка вентиляционного канала

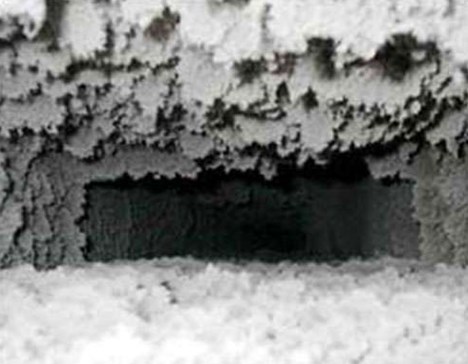

При длительной эксплуатации вентиляционной системы без соответствующего обслуживания, происходи следующее: на стенках воздуховодов налипают жировые отложения, пыль  и прочий мусор. Вследствие чего снижается их пропускная способность.Забитый вентиляционный канал

Прочистка воздуховода может решить проблему недостаточного воздухообмена. Для этого необходимо обратиться в управляющую организацию с соответствующим заявлением.

Обеспечение необходимого объема приточного воздуха

Наиболее бюджетным способом является установка на окна систем микропроветривания и стеновых клапанов. Монтаж систем микропроветривания несложен и может быть выполнен любым домашним мастером. Выбор места и выполнение работ по монтажу стеновых клапанов необходимо доверить профессионалам.

к оглавлению ↑

Самостоятельный монтаж вентилятора в санузел



Установка вытяжного вентилятора является наиболее эффективным способом увеличения воздухообмена в туалетных комнатах. Но перед тем как бежать в ближайший магазин для покупки вентилятора, необходимо познакомиться с разновидностями этого оборудования.

  • Осевые настенные вентиляторы

    Настенный осевой вентилятор состоит из корпуса с патрубком соответствующего диаметра, электромотора с крыльчаткой и декоративной решеткой. Монтаж устройства достаточно прост за счет наличия в нем собственных креплений. Перед приобретением этого устройства следует обратить внимание на диаметр патрубка и производительность устройства. Достоинствами такого прибора являются: большой ассортимент, неплохие декоративные качества, наличие дополнительного функционала. Недостатком устройства можно считать высокий уровень шума.

  • Канальные вытяжные вентиляторы

    Канальные вентиляторы состоят из корпуса и электромотора с крыльчаткой. Основным отличием их от накладных моделей является место установки. Если накладные вентиляторы монтируются на вытяжной канал, то канальные непосредственно в воздуховод. Монтаж их достаточно сложен, так что без помощи специалистов не обойтись. Основными достоинствами данных приборов является низкий уровень шума и то, что они не портят интерьер помещения. Недостатком можно считать сложность монтажа, который может повлечь за собой  дополнительные финансовые затраты.

  • Радиальные вентиляторы (улитка)

    Радиальные вентиляторы обладают более высокими эксплуатационными характеристиками, по сравнению с осевыми устройствами, их использование менее распространено. Это связано с особенностями монтажа. Достоинствами устройств этого типа является экономичность в эксплуатации, низкий уровень шума и возможность работы с повышенными нагрузками. К недостаткам можно отнести сложность установки.

к оглавлению ↑

Самостоятельная установка вытяжного вентилятора

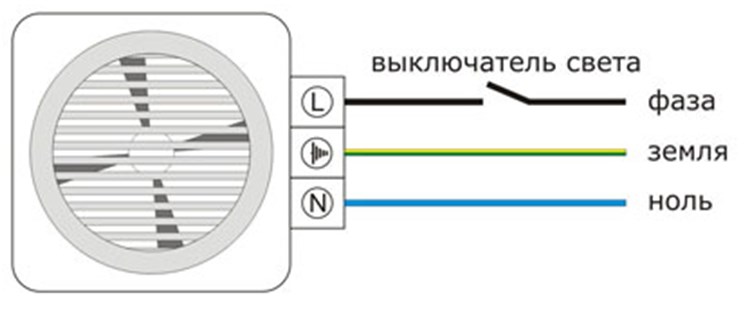

Схема подключения вентилятораКак уже говорилось выше, наиболее простой монтаж при использовании накладного вытяжного вентилятора. Установка состоит из нескольких этапов:

  1. Установка устройства в вентиляционный канал. При помощи креплений, закрепите патрубок в шахте. Если остались зазоры, то заполните их монтажной пеной. Декоративную решетку можно закрепить на стене при помощи саморезов и дюбель-пробок. Второй вариант крепления – клей. Такой способ особенно актуален, если стены туалета отделаны кафельной плиткой.
  2. Подвод электропитания к устройству. Это можно сделать двумя способами: проштробить стены и уложить в готовую канавку кабель или запитать вентилятор от освещения в туалете. Таким образом, при включении света в туалете будет включаться и вентилятор.
  3. Подключение прибора. В связи с опасностью поражения током, все работы по подключению вентилятора в туалете необходимо доверить квалифицированному электрику.

Если вы решили сделать принудительную вентиляцию санузла своими руками, то перед проведением каких-либо работ, проверьте работу вытяжки при открытых окнах. Если вентиляционная система нормально функционирует, то решение проблемы в создании качественного притока воздушных масс. Самым простым решением может стать организация просвета между порогом и дверью санузла, для нормального движения воздушных масс.
