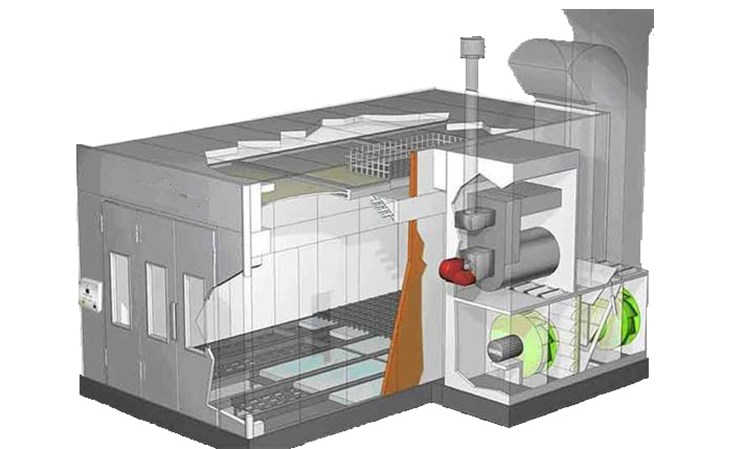

Вентиляция покрасочной камеры своими силами

Организовываем вентиляцию в покрасочном цехе

Камера для окрашивания – это достаточно чистое и герметичное помещение, которое необходимо для проведения процесса окрашивания различных предметов и изделий. Условия работы такого производства предполагают наличие сильного загрязнения воздуха парами красителей и растворителей. Для обеспечения качества выполняемых работ и безопасности здоровья оператора, в таком боксе необходима хорошая вентиляция.

Типы вентиляционных систем

Любая приточно-вытяжная система для окрасочных помещений должна обеспечивать качественную работу в двух режимах: в режиме вентилирования и режиме сушки. В режиме вентилирования:

  • Приточная вентиляция покрасочной камеры должна обеспечивать это помещение очищенным и подогретым до 30 °С воздухом.
  • Вытяжка должна обеспечивать равномерный забор воздушных масс из окрасочной комнаты, очистку от загрязнений и вывод очищенных воздушных масс в атмосферу.

В таком режиме должен обеспечиваться не менее чем 40 кратный воздухообмен. Может применяться и значительно большая кратность, чтобы не превысить ПДК отравляющих паров растворителей, используемых при окраске. Причем, подача приточного воздушного потока должна осуществляться с верхней части покрасочной комнаты. Забор воздушных масс должен осуществляться из нижней части бокса по всему его периметру.

В режиме сушки вентиляционная система должна подавать в помещение отфильтрованный и нагретый до 60 °С воздух.

Существует два основных типа вентилирования помещений для таких предприятий:

  1. Приточная, с механическим побуждением. Приточный очищенный воздух подается с крыши бокса, а загрязненный, через отверстия в полу поступает в фильтрующие элементы и под действием естественной тяги выбрасывается в окружающую среду.
  2. Механическая, приточно-вытяжная. Она отличается от приточной лишь тем, что вытяжная вентиляция покрасочной камеры делается с механическим побуждением.

Следует учесть, что производительность приточного вентилятора должна быть выше, чем мощность вытяжного. За счет этого в помещении создается избыточное давление, при котором пыль и другие механические загрязнения не могут попасть в него через естественные щели.

к оглавлению ↑

Фильтрация воздушных масс

Система вентилирования таких производств, в обязательном порядке должна быть оборудована фильтрацией воздуха, которая включает в себя:

  • Стекловолоконный фильтр, устанавливающийся в надпотолочное пространство для очистки поступающих в бокс воздушных потоков.
  • Предварительные фильтрующие элементы грубой очистки, позволяющие увеличить срок службы дорогостоящих фильтрующих элементов тонкой очистки.
  • Фильтры тонкой очистки, которые монтируются непосредственно в потолке помещения
  • Картонный фильтр, принимающий на себя все загрязнения при выходе воздушного потока из бокса.
  • Угольный фильтр для поглощения из воздуха неприятных запахов и финишной его очистки перед выводом в атмосферу.

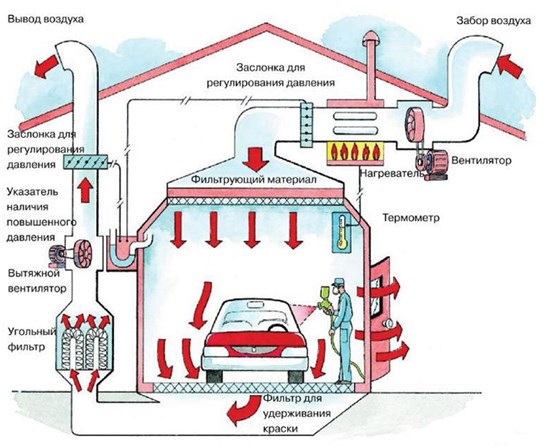

Устройство вентиляции в покрасочном цеху


к оглавлению ↑

Расчет воздухообмена и производительности оборудования

Расчет производительности вентиляционного оборудования для окрасочных боксов производят исходя из объема помещения и кратности воздухообмена. Вся сложность расчета заключается в том, что кратность воздухообмена для вентиляции покрасочных камер, СНиП никак не регламентирует. Значения кратности высчитываются исходя из ПДК растворителей и аэрозолей в воздушных массах бокса при окрашивании и сушке окрашенного изделия.

ПДК для наиболее используемых при окрашивании растворителей:

  • Бензин – 5 мг/м3.
  • Ксилол – 0,2 мг/м3.
  • Толуол – 0,6 мг/м3.
  • Бензол – 1,5 мг/м3.

Самая большая предельно допустимая концентрация растворителя в воздухе, у пентанового растворителя, значение ПДК для которого равняется 100 мг/м3.

Скорость движения воздушных масс в таком производстве рассчитывается в зависимости от технологического процесса и ПДК аэрозольных соединений в воздухе. Согласно «Справочнику проектировщика» часть — 3 от 1992г. под редакцией Н.Н.Павлова и Ю.Н.Шиллера, при работе связанной с выделением аэрозолей, скорость движения воздушных масс должна быть не менее 1,2 – 1,5 м/с.

На видео показана эффективная работа вентиляционной системы:

к оглавлению ↑

Вентилирование окрасочных производств своими руками

После выполнения отделочных работ и установки осветительного оборудования, подошла очередь к обустройству гаража для покраски, вентиляционной системой.

  1. Под потолком следует организовать воздухозабор. Забор воздуха может производиться при помощи тепловой пушки с требуемой производительностью.
  2. От тепловой пушки (под потолком) следует развести сеть гибких воздуховодов с восемью точками подачи воздуха, выполненными равномерно по всему периметру окрасочного бокса.
  3. Каждая точка притока должна быть направлена к центру камеры.

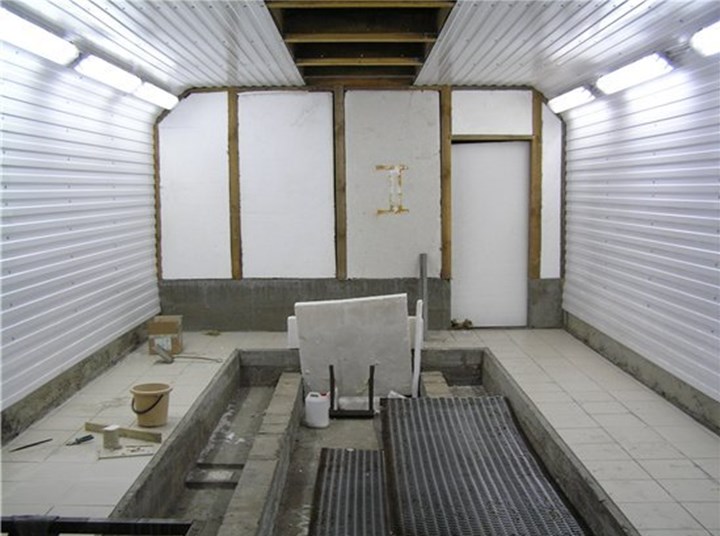

Пол помещения для покраски является важнейшим элементом системы его проветривания. Он выполнен из перфорированного металла, через отверстия которого и производится откачка загрязненных воздушных масс.Обустройство перфорированного пола в покрасочной камере

Для организации вытяжки следует:

  1. Поднять уровень пола на 20 см.
  2. Сделать центральную часть из перфорированного листа металла или сварить решетку из уголка и арматуры.
  3. Установить и герметизировать под полом воздуховод, для вывода воздушных масс из помещения в атмосферу.

Выполнив все указанные процедуры вы убедитесь, что вентиляция в покрасочной камере своими руками – это достаточно сложно, но вполне возможно.

Если вы решили сделать окрасочное помещение своими руками, то при расчетах ориентируйтесь на 200 кратный воздухообмен, создаваемый приточным вентилятором.
