Вентиляция храмов: нормативные требования и особенность проектирования

Обзор принудительной вентиляции храмов и церквей

Системы кондиционирования и вентиляции в храмовых сооружениях должны обеспечивать служителей церкви и прихожан чистым и свежим воздухом. Благодаря грамотно рассчитанному воздухообмену и температурно-влажностным показателям воздуха должен создаваться необходимый микроклимат для сохранности икон, фресок, элементов отделки внутренних помещений, шедевров деревянного зодчества, и убранства храмовых комплексов и культовых сооружений. Об особенностях вентиляции в церквях, храмах и молитвенных домах и пойдет речь в этой публикации.

Особенности вентиляции культовых сооружений

Культовые строения – это места, где во время службы одновременно находится большое количество людей, каждый из которых во время дыхания выделяет в среднем 19 литров углекислого газа, 50 грамм влаги и большое количество загрязнений от горящих свечей. Повышение концентрации углекислоты в воздухе, его влажности, особенно на фоне снижения количества кислорода в воздушной смеси, может привести человека к головокружению, повышению давления, и проблемам с сердцем. Для культового сооружения высокая влажность может обернуться катастрофой в виде конденсата на предметах внутреннего убранства, стенах и окнах. Конденсат, который в смеси с углекислотой является достаточно агрессивной жидкостью, может безвозвратно уничтожить старинную штукатурку с росписью и деревянные предметы культа.

Особенность архитектуры христианских культовых сооружений не допускает монтажа климатической техники во внутренних помещениях строения. Единственно возможным вариантом создания комфортного микроклимата для человека и снижения уровня влажности воздуха для сохранения исторического наследия является создание грамотного воздухообмена, который не будет создавать перепады температуры в помещении и утечки тепла.

Создание контролируемого воздухообмена в церкви

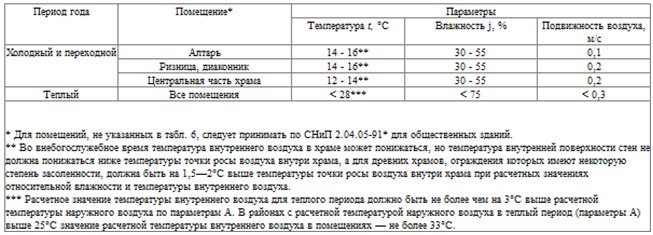

Проектирование вентиляционных систем в храмовых сооружениях регламентируется СНиП 2.04.05-91. Основной проблемой при создании эффективной вентиляции церквей является обеспечение соблюдения допустимых параметров воздуха в зависимости от времени года и определенной зоны культового сооружения.Зависимость параметров воздуха от времени года

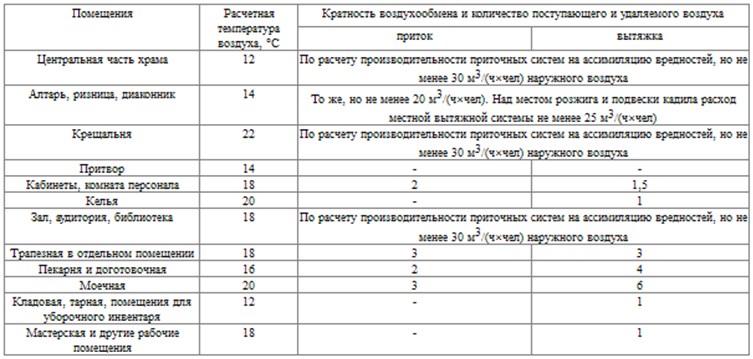

Температура и воздухообмен в храмовых сооруженияхЗависимость температуры и воздухообмена от помещения

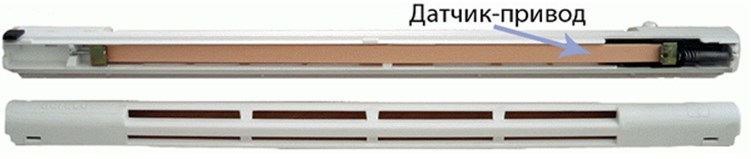

Наиболее востребованным инженерным решением для культовых сооружений вместимостью не более 600 человек является создание естественной вентиляционной системы с 8 кратным воздухообменом. Приток воздуха организовывают посредством использования необходимого количества гигрорегулируемых оконных клапанов типа ЕММ.Регулируемый оконный клапан

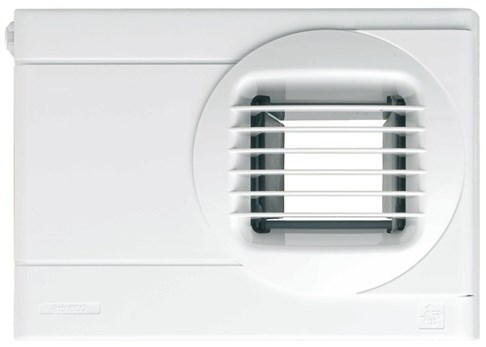

Контролируемую вытяжку обеспечивают гигрорегулируемые решетки типа BXL.Регулируемые решетки

Если вместительность храма более 600 человек, то рекомендуется создание принудительной вытяжной и естественной приточной вентиляции через гигрорегулируемые многоструйные оконные приточные клапаны. Удаление загрязненного воздуха необходимо предусматривать из верхней части постройки, путем установки с четырех сторон оконных вентиляторов малой производительности. Кратность воздухообмена не должна быть менее 8.

Оконные клапаны не в состоянии обеспечить необходимый объем приточного воздуха. В таких случаях рекомендуется оснащение храма принудительной приточной вентиляцией с раздачей воздуха в нижнюю зону постройки и  переменным расходом воздушной смеси, в зависимости от режима использования храмового сооружения.

При проектировании вентиляционных систем в церквях следует учитывать следующие моменты:

  • объем помещений и их назначение;
  • реальное заполнение храма людьми в зависимости от его расчетной вместительности;
  • тепло – и влаговыделения от людей;
  • загрязнения, выделяемые горящими свечами и лампадами;
  • количество углекислоты, выделяемой прихожанами и церковным клиром.

Подбор оборудования необходимо проводить с учетом допустимой подвижности воздуха в храмовых сооружениях, не превышающей 0,3 м/с.

Противопожарная безопасность вентиляционных систем

В местах где используется открытый огонь и присутствует большое скопление людей, на первое место выходит пожарная безопасность. Системы вентиляции и кондиционирования, по воздуховодам которых идет основное распространение огня и продуктов горения, в культовых строениях должны быть обработаны огнезащитными составами и материалами, а также оснащены клапанами с ручным и дистанционным управлением. Кроме того, все вентиляционное оборудование, системы отопления и кондиционирования должно находиться за ограждением с достаточной степенью огнезащиты.
