Вентиляция аккумуляторных помещений, почему это важно?

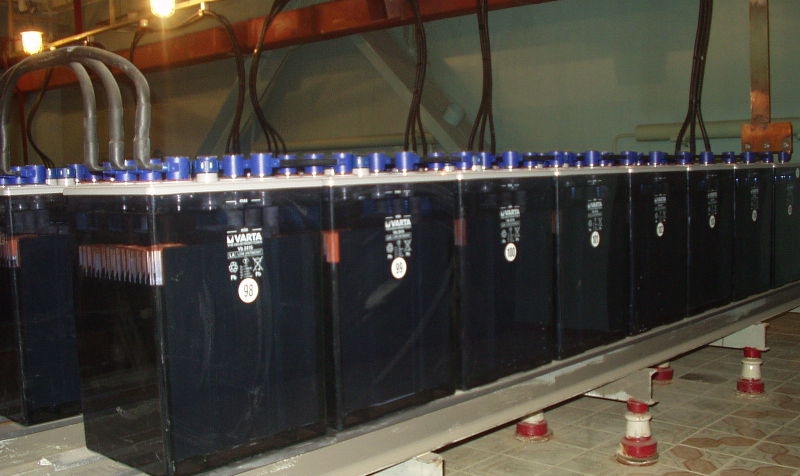

Главное в аккумуляторном помещении не допустить скопления вредных летучих веществ

Аккумуляторные батареи, несут серьезную угрозу для здоровья работников и обслуживающего это помещение персонала. Все дело в том, что работа батарей сопровождается значительным выделением водорода, который попадая в воздух и соединяясь с кислородом, образует достаточно взрывоопасную смесь. Чтобы произошел довольно серьезный взрыв, достаточно малейшей искры. Именно поэтому все выключатели выносятся за пределы помещения, а оборудование и автоматика для вентиляции делается во взрывобезопасном исполнении.

Кроме того, вместе с водородом из аккумуляторов в воздух попадают мельчайшие частицы электролита, который является кислотой. Он вызывает коррозию металлических конструкций, находящихся в помещении, и пагубно влияет на здоровье человека, а особенно на его дыхательную систему. Мало кто знает, но из аккумуляторов выделяется углекислота и сернистого ангидрита, который является довольно сильным ядом.

Вообще, если углубиться в таблицу Менделеева еще сильнее, то при нахождении на зарядке, из аккумулятора выделяется: едкий калий, едкий натрий, мышьяковый водород, свинцовую пыль (если в помещении производится разборка и ремонт аккумуляторов). Справедливости ради стоит отметить, что благодаря современным технологиям в производстве аккумуляторов, значительно снилось выделение в атмосферу вредных и ядовитых веществ. Снизилось, но не исчезло, поэтому для устранений воздействия этих процессов и служит эффективная вентиляция аккумуляторных помещений.

Требования к системам воздухообмена

  1. Основным требованием к таким системам является эффективное удаление вредных веществ, находящихся в воздушных массах.
  2. Система должна быть приточно-вытяжной. Вытяжка должна осуществляться как из верхней части комнаты, так и из нижней ее части (70% воздушных масс должно удаляться вверху, а 30% — около пола).
  3. Устройство вытяжной вентиляции должно обеспечивать минимум двукратный воздухообмен в аккумуляторном цеху.

Виды вентиляции

Вентиляционные системы для аккумуляторных комнат могут быть как приточными, так и вытяжными. Кроме того, по принципу действия они бывают:

  • Естественная.
  • Побудительная или механическая.
  • Комбинированная.

Еще в местах зарядки и хранения аккумуляторных батарей может быть обустроена общеобменная вентиляция или локальная (местная). Общеобменная – удаляет загрязненный воздушные массы из всего помещения, а локальная – из мест непосредственного загрязнения.

Применение какой-либо определенной системы должно иметь под собой основания, подтвержденные расчетами необходимого воздухообмена.

Естественная вентиляционная система в аккумуляторных цехах, как основная практически не используется, вследствие ее низкой эффективности. Такой тип в обязательном порядке делается резервным, в случае остановки или выхода из строя механической вентиляционной системы.

Такими знаками может обозначатся помещение с содержанием ядовитых и взрывоопасных газовМеханическая вентиляционная система может быть приточно-вытяжной или механической вытяжной с естественным притоком, который происходит вследствие разряжения воздуха в аккумуляторном помещении.

Важно!
Использование механического притока и естественной вытяжки категорически запрещено, так как в помещении создается избыточное давление, и загрязненный воздух может попадать в другие помещения.

к оглавлению ↑

Схемы воздухообмена


Эффективность воздухообмена зависит не только от принципа ее действия, но и от схемы расположения приточного и вытяжного отверстия. Наиболее распространенной на сегодняшний день является такая установка системы вентиляции, когда приточные воздушные потоки движутся на высоте 1,5 – 1,7 м от пола, вдоль помещения и выходят у потолка и у пола с противоположной стороны от притока. Благодаря такой схеме движения воздушных потоков, в комнате не образуется застойных зон. На практике это выглядит так:

  • На противоположных стенах находятся два воздуховода, с близкорасположенными отверстиями. Приточный, располагается на уровне дыхания человека с одного торца аккумуляторного цеха, а вытяжной, в верхней части с другого торца помещения. Воздушные потоки, как бы «простреливают» его, не оставляя карманов с отравленными воздушными массами.
  • Также широко используется схема, когда воздушные потоки идут поперек, но она не так эффективна из-за близкого расположения приточных и вытяжных воздуховодов.
  • Еще одна распространенная схема в аккумуляторных цехах, это, когда вентиляционные отверстия расположены на одной стене. Приточный воздушный поток подается в нижнюю часть помещения, на высоте от пола 40 см, а вытяжка берет загрязненные воздушные массы из верхней его части. Такая схема очень эффективна в небольших комнатах, использующихся под аккумуляторные помещения.

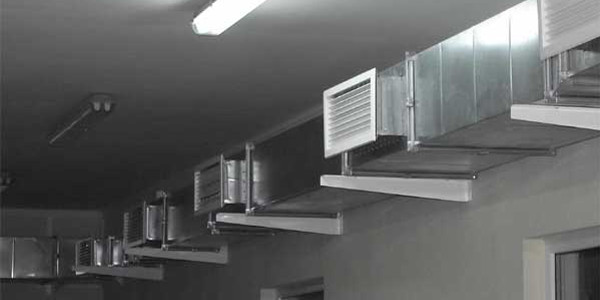

Вентиляционный канал с вытяжными воздуховодамиРасход воздуха – очень важный параметр, который напрямую влияет на выбор сечения воздуховодов и мощности вентиляционного оборудования.

Расход зависит:

  • Типа используемых аккумуляторов.
  • Режимов их работы.
  • Их количества.
  • Способа заряда аккумуляторов.
  • От выбранной схемы циркуляции воздуха.

Очень важно чтобы расчеты были произведены правильно, и в итоге было выбрано такое оборудование, которое обеспечит эффективное удаление загрязненного воздуха с минимальным его расходом.

к оглавлению ↑

Основные правила монтажа

Система вентиляции для мест хранения и заряда батарей включает в себя воздухозаборники и устройства для выброса воздуха, автономную систему очистки и фильтрации, а также калориферы для подогрева воздушных масс. Кроме того, обязательно должны входить воздуховоды, оборудования для механической вытяжки воздуха и воздухораспределительные устройства.

Монтаж промышленной вентиляции в таких цехах осуществляется по строго определенным правилам:

  • Для разных типов аккумуляторов монтируются отдельные вентиляционные системы.
  • При монтаже используется схема последовательного подключения основного вытяжного вентилятора с зарядным оборудованием. При остановке вентилятора автоматически прекращает работу и зарядное устройство.
  • При монтаже вентиляционной системы используется автономный вывод воздуха. Категорически запрещено подключать ее к общей с предприятием вентиляционной шахтой.
  • При монтаже естественной вентиляции в роли дублирующей, вентиляционные каналы должны быть без задвижек и перекрывающего оборудования. Допускается установка в вентиляционную шахту огнезадерживающего клапана для вентиляции.
  • Все вентиляционное оборудование должно быть расположено в отдельном цеху, и для обеспечения пожаробезопасности выполнено во взрывобезопасном исполнении.

Важно!
Механическая вентиляционная система должна включатся в аккумуляторных цехах за 30 минут до начала работ по зарядке оборудования. В противном случае в воздушных массах могут скопиться в опасной для жизни человека концентрации пары серной кислоты.
