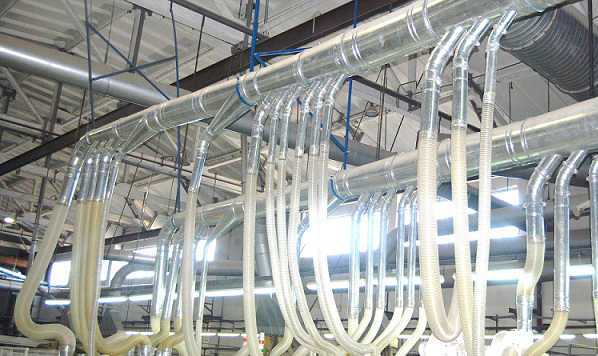

Система аспирации — очищаем воздух на промышленных предприятиях

Очистка воздуха для производственных помещений

На сегодняшний день огромное количество производственных процессов проходят с выделением в воздух вредных веществ, пыли, различных взвесей, которые пагубно влияют на оборудование и здоровье персонала.

Раньше, работникам, находившимся в зоне загрязненного воздуха, выдавались средства индивидуальной защиты, которые представляли собой респираторы с обычными фильтрами, но такая защита оказалась малоэффективной. Фильтрующие элементы очень быстро забивались, и работник постоянно отвлекался на их замену. Но в последние время для очистки воздуха на многих предприятиях стали использовать более совершенную систему очистки воздушных масс – систему аспирации.

Система аспирации воздуха – это одна из разновидностей вентиляции, предназначенная для удаления из воздуха с последующей утилизацией различных твердых частиц, взвесей, из рабочих зон производственных помещений. Благодаря высокоэффективной аспирации производственных помещений, существенно снижается концентрация различных загрязнений в воздухе, и соответственно негативное воздействие на организм человека. Благодаря качественной очистке и утилизации загрязнений, существенно улучшилась экологическая обстановка вокруг промышленных предприятий.

Особенности конструкции

Основными конструктивными элементами являются:

  • Вентилятор, для создания воздушного потока, вместе с которым и удаляются загрязненные воздушные массы.
  • Труба, для транспортировки загрязненного воздуха к месту очистки и утилизации.
  • Фильтрующий элемент, удаляющий из воздуха различные твердые частицы, взвесь и газы.
  • Улавливающее устройство. В зависимости от места применения в качестве таких устройств могут выступать вытяжные зонты или отсосы, которые расположены непосредственно в местах загрязнений.

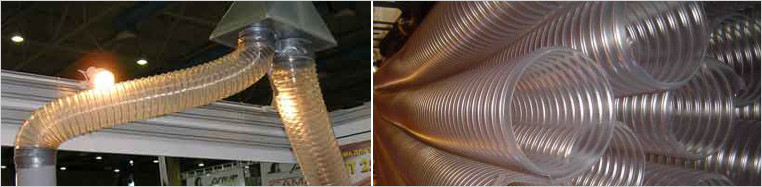

Транспортный воздуховод представляет собой гофрированную трубуОдним из главных элементов в аспирационных установках является транспортный воздуховод. Он изготавливается по спирально-навивной технологии, внешне, чем-то напоминающий шланг домашнего пылесоса. В отличие от пылеудаляющей вентиляции, воздуховоды для систем аспирации делают сильнонаклоненными. Это делается для того, чтобы они меньше забивались твердыми взвесями в воздушных массах.

Типы пылеудаляющего оборудования

Большинство промышленных предприятий используют два основных типа аспирационных установок – это модульные или моноблочные.

  • Модульные системы аспирации, которые производят по индивидуальным требованиям заказчика, и, как правило, они состоят из вентиляторов различной производительности, сепараторов и воздуховодов.
  • Моноблочные устройства пылеудаления — это передвижные автономные устройства, которые располагаются в непосредственной близости от места появления загрязнений. Производятся такие аппараты серийно, чем и обусловлена их сравнительно невысокая цена.

Кроме того, аспирационное оборудование может быть либо прямоточным, которое после очистки воздушных масс выбрасывает их в атмосферу, или рециркуляционным, предназначенным для возвращения очищенного воздуха обратно в помещение.

Чем очищают воздух?

Для того чтобы воздух очищался наиболее качественно, применяется большое количество разнообразных фильтрующих элементов и устройств, работающих на гравитационном принципе, так называемых циклонов и сепараторов. Фолтер – это известная компания, которая производит большой спектр различных фильтров для аспирационного оборудования. В ассортимент компании входят:

  • Циклоны. Очищают воздух за счет центробежной силы. Твердые частички загрязнений, находящиеся в воздухе, ударяясь о стенки устройства, оседают в приемную емкость.
  • Крышные фильтры. Эти устройства предназначены для качественной очистки воздушной смеси с последующим его возвратом в помещение.
  • Рукавные фильтры. Используются в системах аспирации воздуха для отделения твердых составляющих от воздушно-пыльной взвеси. Могут улавливать до 99% загрязнений, частицы которых превышают 1 мкн.

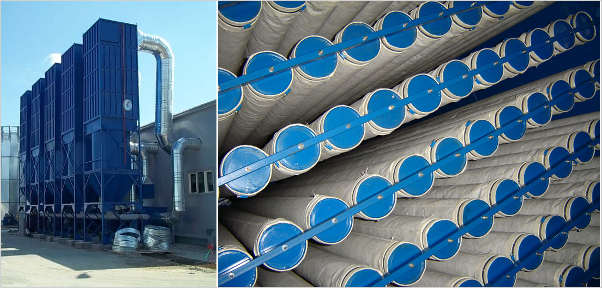

Фильтрующая установка и сами рукавные фильтрыКроме того, в современных аспирационных устройствах применяются: патронные, картриджные, электрические фильтры, мокрые пылеуловители, а также устройства для удаления древесной пыли.


Область применения систем пылеудаления

Аспирационное оборудование является неотъемлемой частью вентиляционных систем на предприятиях:

  • Горнодобывающей отрасли.
  • В металлургии и предприятиях, специализирующихся на металлообработке.
  • В производстве пищевой продукции.
  • На предприятиях химической отрасли и при производстве табачных изделий.
  • На деревообрабатывающих предприятиях и при производстве мебели.

Расчет оборудования для удаления загрязнений из воздуха

Даже самая совершенная установка не будет эффективно работать без правильного расчета. Расчет системы аспирации – это сложный процесс, учитывающий множество факторов и условий. Конечно же, проектированием этих устройств должны заниматься исключительно профессионалы, так как для этого требуются знания и опыт.

Важно! Переделка аспирационной системы, в случае неправильного ее расчета, потребует от вас значительных финансовых вложений, поэтому доверяйте расчеты и проектирование исключительно профессионалам.

Если вы самостоятельно решили рассчитать систему аспирации на вашем предприятии, то можно воспользоваться специальным программным обеспечением, коих в интернете насчитывается не один десяток.Расчет системы очистки и аспирации лучше доверить  профессионалам

Для того чтобы понять насколько сложны расчеты аспирационной системы, можно посмотрев только некоторые факторы, влияющие на данные. Что нужно знать для правильного расчета системы аспирации на конкретном предприятии:

  1. Прежде всего, следует выяснить расход воздуха и потерю давления на каждой точке аспирации. Эти данные можно получить из справочной литературы и нормирующих документов на аспирацию.
  2. Определив все расходы, следует их сложить и полученные данные разделить на объем аспирируемого помещения.
  3. Теперь следует узнать скорость воздуха в системе аспирации для различных видов материалов. Эти данные также можно взять из справочной литературы.
  4. Тип пылеуловителя можно определить при помощи данных о пропускной производительности конкретного пылеулавливающего устройства. Рассчитать это можно сложив расход воздуха во всех точках аспирации, и прибавив к полученному значению 5%.
  5. Произвести расчет требуемого для конкретных условий диаметра воздуховодов. Он определяется по таблице, для каждого участка индивидуально, учитывая расход воздуха и скорость его движения.
  6. Следует спроектировать точное место установки самого вентилятора и выбранного фильтрующего элемента, предусмотреть возможность расположения воздуховодов, с местом для их ревизии. Есть еще несколько очень сложных показателей, о которых рассказывать нет смысла, так как для понимания некоторых процессов нужно непросто инженерное, а специализированное образование.

Совет:
В связи с потребностью в точных данных для производства системы аспирации, настоятельно рекомендуем не заниматься самодеятельностью, а обратиться к профессионалам.

Преимущества при использовании аспирационных установок

Использование аспирационной системы на предприятии имеет свои достоинства:

  • Конструктивная простота и надежность устройств, входящих в систему пылеудаления.
  • Совместимость. Установки аспирации могут работать с любым производственным оборудованием.
  • Экологичность. Предотвращают загрязнение окружающей среды.
  • Улучшение условий труда персонала.

К недостаткам можно отнести довольно большой расход электроэнергии и быстрый износ подвижных частей при длительной работе.
