Шибер для дымохода своими руками – это очень просто!

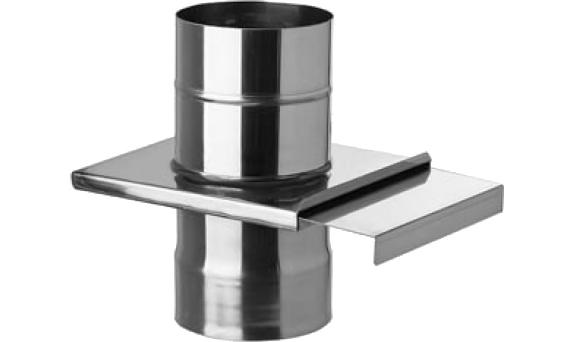

Для регулировки тяги в дымоходе используется шибер

Большинство частных застройщиков предпочитают самостоятельно обустраивать систему отопления в постройках, посредством возведения печей и каминов, а также устанавливая котлы, работающие на различных видах топлива. Но перед обустройством следует знать не только технологию возведения, но и вспомогательные  устройства, которые используются при эксплуатации дымоходов.

Шибер — это устройство, предназначенное для контроля и регулировки тяги в системах дымоотведения каминов, отопительных и варочных печей. Простым языком, определение звучит так: шибер – задвижка, которой можно регулировать естественную тягу. Как известно, хорошая тяга является главнейшим явлением, которое обеспечивает полное сгорание топлива и как следствие, хороший вывод дыма из печи и быстрый нагрев помещения. Шибер обеспечивает и пожаробезопасность при печном отоплении постройки.

Особенности шиберных конструкций.

Шиберы, или задвижки (заслонки, затворы), бывают двух типов исполнения и изготавливаются из различных материалов.

  1. Выдвижной. Основным конструктивным элементом конструкции является перемещающийся внутри щелевого кармана лист металла, за счет горизонтального движения которого уменьшается или увеличивается сечение дымохода.
  2. Поворотный. Регулировочная пластина в такой конструкции задвижки, вращается вокруг своей оси и крепиться посередине к направляющей. Вращая заслонку в трубопроводе, можно регулировать количество проходящего через конструкцию дыма, и соответственно влиять на тягу, уменьшая или увеличивая просвет, между пластиной шибера и дымоходом.

Поворотный шибер для дымохода менее востребован, из-за несовершенности конструкции. Воздействие высоких температур на закрепленную пластину могут со временем ослабить точки крепления ее на поворотной оси. Изготавливают задвижки такого типа из нержавейки, так как она довольно легкая и прекрасно противостоит коррозии.

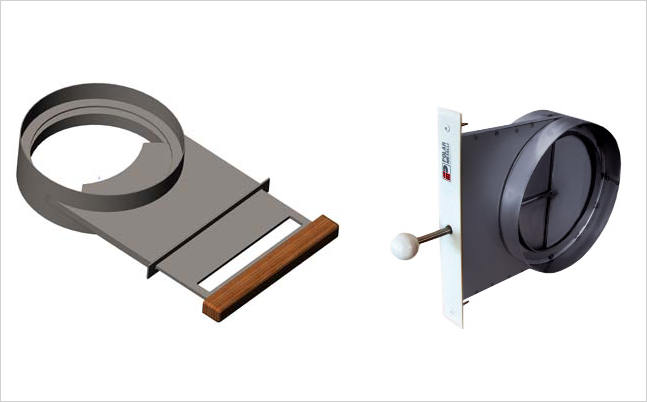

Устройства выдвижной и поворотной конструкцииВыдвижные заслонки встречаются, изготовленные из чугуна и нержавеющей стали. Чугун более тяжелый и при монтаже этого устройства в дымоход, частенько возникают сложности. Чаще всего чугунные поворотные заслонки устанавливаются в кирпичные системы дымоотвода. Шибер из нержавейки более легкий, и поэтому прекрасно подходит для любых дымоходов.

к оглавлению ↑

Область применения и правильный подбор шибера

Как говорят специалисты «старой школы», шиберные конструкции нужны там – где они действительно необходимы. А необходимость в них существует в дровяных печах и отопительных устройствах, работающих на твердом топливе, практически любой конструкции. Про топливо упомянуто целенаправленно, так как в газовых котлах или при отоплении жидким топливом, регулировка горения осуществляется подачей топлива, а задвижка нужна, только для перекрывания дымохода от попадания в него атмосферных осадков.

Совет:
Для газовых котлов наиболее приемлемым вариантом будет установка именно поворотного шибера, так как температуры выводящихся газов в дымоходах этих устройств достаточно низкие и нанести вред конструкции заслонки они не смогут. Шибер для дымохода из нержавейки не обеспечит полное перекрывание дымоотводящего канала, при этом исключив возможность вырывания пламени через зольник в помещение.

Также шиберные конструкции применяются в системах транспортирования по трубопроводам, различных материалов, газов и нефтепродуктов. Эти запорные устройства имеют электрический и гидравлический привод, но могут иметь и ручное управление.

к оглавлению ↑

Как сделать шибер своими руками

Задвижки для регулирования тяги в дымоходах, конструктивно достаточно просты и поэтому их можно изготовить своими руками.


Важно!
Шибер нужно монтировать на не утепленном участке дымохода, который находится на высоте не более 1 метра от выхода их печи.

Изготовить шибер своими руками, для кирпичного дымохода – достаточно просто, особенно если этот делается на начальном этапе возведения дымоотводящего канала. Для его изготовления нужно:

  1. Выложить первый ряд кирпичной кладки дымохода.
  2. Во втором ряду кладки вырезаются пазы, учитывая толщину задвижки.
  3. В переднем или боковом кирпиче кладки вырезается углубление для ручки шибера.

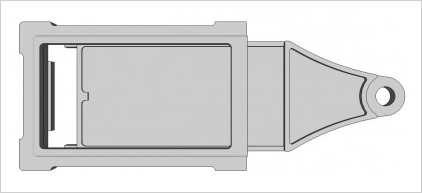

Готовая печная задвижка, изготовленная из чугунаШибер используется готовый, изготовленный из чугуна в заводских условиях. Все пазы для шибера делаются при помощи углошлифовальной машины с кругом по камню.

Внимание!
Работа с «болгаркой» достаточно травмоопасная, и требует навыков использования этого инструмента. Если вы не уверены в своих силах, то лучше обратитесь к профессионалам.

При возведении дымохода из кирпича и установке в нем заслонки, следует обратить особое внимание на качество кладки. В случае появления щелей их нужно замазать раствором на основе шамотной глины.

к оглавлению ↑

Поворотная заслонка своими руками

Для кирпичного дымохода можно изготовить и поворотный шибер, но это уже потребует некоторых инструментов, навыков и материала.

  • Прежде всего, в необходимом месте произведите замеры сторон внутри дымохода.
  • По размерам нужно сварить рамку из стального уголка, с шириной полки 30-40 мм.

Важно!
Разметку сторон и сварку производить так, чтобы горизонтальная полка ложилась на кирпич, а вертикальная, плотно входила в дымоход.

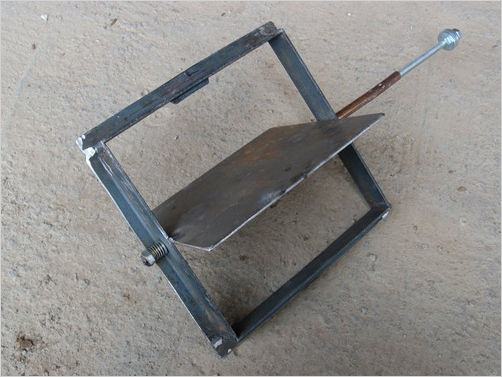

Конструкция поворотного типа, изготовленная самостоятельно

  • Четко посередине двух противоположных сторон, следует просверлить отверстия для направляющей, диаметром 5- 8 мм.
  • По внутреннему размеру рамки, вырезать из металла, толщиной 1 мм, пластину, которая будет служить поворотной заслонкой.

    Важно!
    Размеры поворотной заслонки должны быть меньше внутренних размеров рамки на 1-2 мм, иначе при нагревании она заклинит в устройстве.

  • В зависимости от диаметра отверстий, использовать отрезок прямой стальной проволоки для изготовления поворотной оси. На одном ее конце следует нарезать резьбу для фиксации.
  • Проденьте ось в подготовленные отверстия.

    Важно!
    Ось заслонки должна свободно вращаться, но не должна болтаться в направляющих отверстиях. При необходимости вставьте в отверстия втулки, сделанные из отрезков металлической трубки, подходящего диаметра.

  • Зафиксируйте ось на рамке при помощи гайки.
  • Вложите пластину поворотной заслонки и сваркой, приварите ее к оси, четко по центру.

Последним этапом будет изготовление ручки на поворотную ось. Надеемся, что эта публикация была для вас полезной и теперь вы сможете сделать шибер для дымохода своими руками. Главное – проявить немного терпения, благодаря чему можно сэкономить некоторую сумму, потратив те же деньги на материал. Теперь зная, как это устроено, следует ответить самому себе: есть ли смысл изготавливать его собственноручно, или лучше приобрести устройство заводского изготовления.

На видео показан пример каминного шибера, изготовленного самостоятельно.
