Самостоятельная кладка дымохода из кирпича: что нужно знать

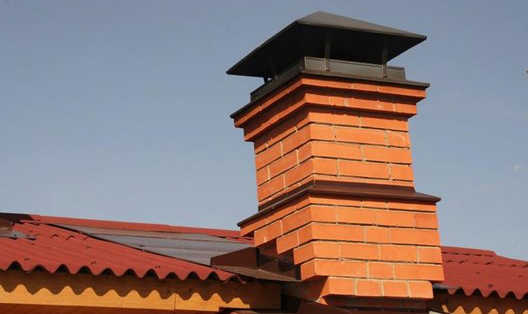

Производим кладку дымохода самостоятельно

В последнее десятилетие резко возросло строительство дач и загородных домов, для отопления которых используются камины и печи. Но такие устройства не могут работать без наличия дымохода. Раньше, печи и соответственно дымоотводы, клали опытные печники, знания которых передавались из поколения в поколение. Сегодня, опыт старых мастеров практически полностью забыт, но благодаря использованию новейших материалов и разработок, сооружение дымохода не составляет особых проблем, тем более, что качественную сандвич-трубу можно приобрести в магазине. Тем не менее, многие продолжают для каминов возводить кирпичные дымоходы, считая их наиболее аутентичными и долговечными. О том, как возводить для своего отопительного оборудования правильный и качественный дымоход и пойдет речь в этой публикации.

Изучаем основы

Перед тем как начать делать кладку дымохода из кирпича, следует изучить СНиП 41-01-2003, который регламентирует создание отопительных систем в частных домах. Особенно внимательно следует ознакомиться с разделом 6.6 этого свода правил, в котором указаны все параметры, дымовых труб.

Далее, для возведения правильного дымоотвода следует знать, что собой представляет это сооружение, какие типы существуют из каких элементов состоят.

Существует три основных типа дымоотводящих труб:

  1. Коренные. Трубы такого типа кладутся на собственный фундамент. Это самостоятельное сооружение, объединенное с камином или печью.
  2. Насадные. Такие дымоотводы монтируются на перекрытие печи и являются ее неотъемлемой частью.

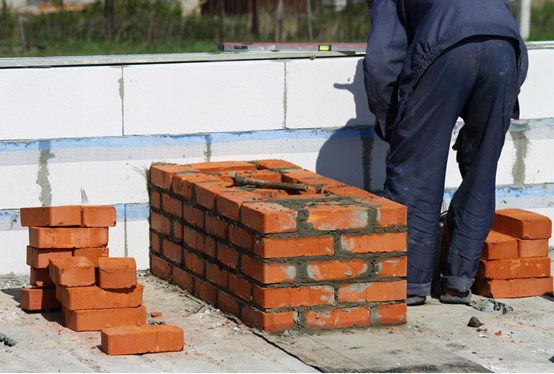

  3. Стеновые. Такой тип труб делается в стенах.Основы кладки

Рассмотрим элементы наиболее распространенного насадного дымоотвода. Он состоит из:

  • Насадной трубы, которая находится на перекрытии печи. Кладка этого участка дымохода делается с перевязкой каждого кирпича в ряду кирпичами следующего ряда. Кладка этого участка делается практически до потолочного перекрытия, не доходя до него 5 рядов.
  • Далее идет расширение кладки, без увеличения внутренних размеров канала. Этот участок называется «распушка». Распушка (разделка) кладется с расширением от ряда к ряду до прохода через потолочное перекрытие.
  • На распушку (уже в чердачном помещении) кладется прямой дымоход – «стояк». Эта часть дымовой трубы  доходит до кровли.
  • Для прохода через кровлю делается расширение кладки «стояка», которое называется «выдрой». Она препятствует попаданию влаги в чердачное помещение через кровлю.
  • Кладется прямой участок дымоотвода, который именуется «шейкой» дымовой трубы.
  • Она, опять же, заканчивается расширением. На оголовок монтируют зонт или дефлектор для предотвращения попадания в канал мусора, осадков и пр.

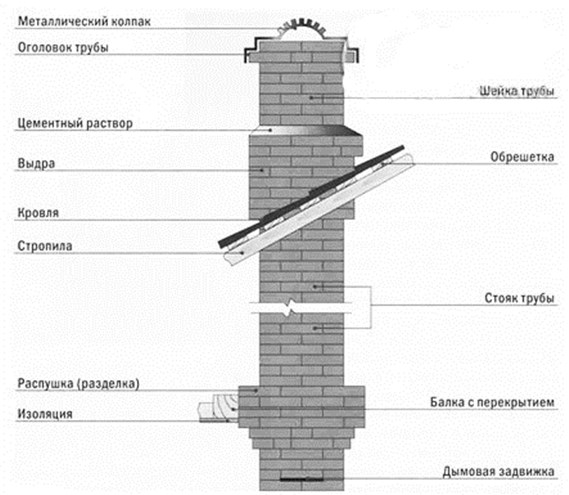

На рисунке ниже представлен стандартный тип дымохода с указанием всех его элементов.Элементы дымохода

к оглавлению ↑

Выбор схемы кладки дымоотвода

Схема кладки – это чертеж порядковой кладки кирпича, следуя которому создается дымоход с определенными параметрами (форма и сечение канала, кладка и перевязка каждого ряда кирпича). Существует масса схем кладки, среди которых наиболее популярными у наших предков были дымоходы:

  • Прямые.
  • Вертикальные  однооборотные одноканальные.
  • Вертикальные однооборотные многоканальные.
  • Вертикальные многооборотные.
  • Прямоточные с рассечками.
  • Противоточные с рассечками.

При выборе той или иной схемы кладки следует ориентироваться на назначение отапливаемого помещения, тип и мощность отопительного прибора,  тип используемого топлива,  требуемую теплоемкость самого дымоотвода, целесообразность определенной конструкции и материал, из которого он сложен.

Площадь сечения дымоотводящего канала должно рассчитываться: на 1 кВт мощности отопительного оборудования должно приходиться 0,08 м2 площади сечения дымоотвода.

На теплоемкости следует остановиться более подробно.

Как известно, дымоход служит не только для отведения продуктов сгорания топлива, но и как дополнительный источник обогрева помещения. Так как газы, выводящиеся в трубу имеют высокую температуру, то почему бы их не использовать для обогрева, например, чердачного помещения?

Наибольшей теплоемкостью при сравнительной простоте возведения обладают однооборотные многоканальные дымоотводы. Выбор такой схемы зависит от назначения помещения. Например, кладку дымохода из трех колодцев, специалисты рекомендуют применять в банях. Пятиканальную схему, лучше всего использовать для отведения газов из жилого дома.

к оглавлению ↑

Кирпич, раствор и необходимый инструмент

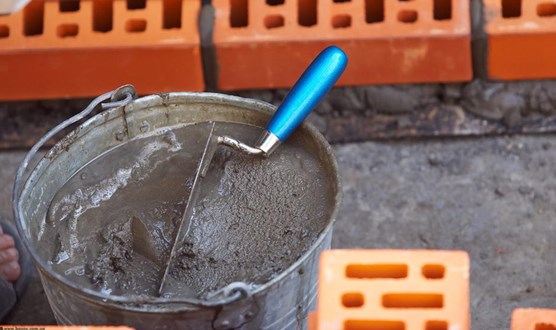

Готовим раствор для кладкиДля возведения кирпичной системы дымоотведения потребуются необходимое количество кирпича и специально приготовленный раствор. Кирпич должен быть красным, полнотелым и обожженным, с ровной поверхностью и прямыми углами. Не допускается использование кирпича с трещинами.

Использование качественного, с ровными гранями кирпича, позволит возводить дымоход с одинаковыми и тонкими швами.

Растворы для кладки дымоходов бывают простыми, сложными и смешанными. В простой тип раствора входит вяжущее вещество и заполнитель. В смешанные и сложные растворы входит по несколько видов вяжущих веществ и заполнителей. В качестве вяжущих компонентов раствора обычно используют:

  • Глину.
  • Известковую смесь.
  • Гипсовую смесь.
  • Цемент.

В качестве заполнителей чаще всего применяется чистый просеянный песок. Раствор, где в качестве главного вяжущего компонента используется глина, применяют для кладки печей и каминов и участков дымовых труб до кровли. Наиболее простой и «проверенный временем» глиняный раствор для кладки дымоходов состоит из песка и глины в пропорции 1:1 или 2:1. Массовая доля песка в растворе зависит от жирности глины. Объем воды должен равняться четверти объема используемой глины.

Определить «жирность» глины достаточно просто: следует из глины сформировать шарик, диаметром около 50 см. После полного высушивания (около 3 дней) посмотреть на изделие. Если есть трещины – то глина жирная. Если при падении шарика с метровой высоты он не раскололся, то такую глину можно использовать для приготовления раствора.

Качество приготовленной глиняной смеси можно определить так: в раствор (без заполнителя) опустить смоченный в воде мастерок. Если к нему прилипнет глина – то состав «жирный» и следует добавить песка. Если смесь выталкивает воду – то она «тощая» и нужно добавить глину.

Раствор для кладки дымохода лучше начинать делать в неглубокой и широкой емкости. Вначале необходимое количество глины замочить. Через некоторое время, глину необходимо перелопатить разбивая комки. При необходимости снова добавить немного воды. Когда глина размокла, следует переложить ее пласт на настил и смочить водой. Лезвием лопаты нарезать на пластины и вновь перелопатить. Эту процедуру следует повторить 3-5 раз до тех пор, пока все комки не будут полностью разбиты и раствор не превратится в пластичную и однородную массу. При необходимости следует добавлять в раствор песок.Инструмент, необходимый для работы

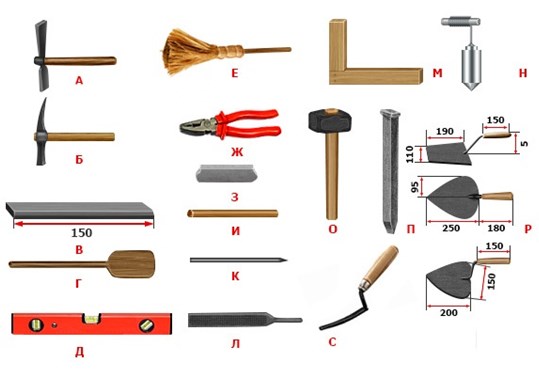

Теперь несколько строк об инструменте. Для возведения дымоотвода из кирпича необходимо иметь инструменты:

  • Мастерок.
  • Кирочка.
  • Уровень.
  • Рулетка.

Для распиливания материала лучше всего использовать «болгарку» с набором отрезных дисков.

к оглавлению ↑

Инструкция по самостоятельной кладке дымохода

Рассмотрим самую простую схему кладки насадного дымохода с одним прямым каналом.

Первое, что необходимо сделать – это подготовить глиняный раствор. Его следует готовить из расчета 2,5 ведра на 100 шт. кирпича.

  1. Из пяти целых кирпичей кладется первый ряд. При такой схеме сечение дымового канала будет 140 мм на 270 мм.

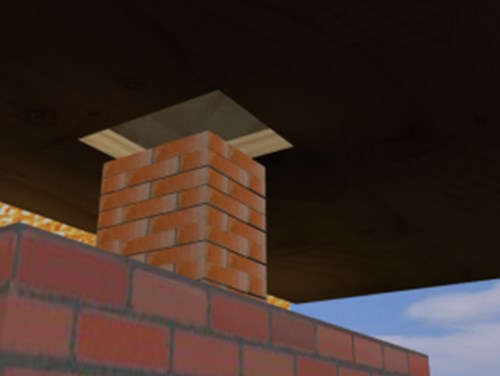

  2. Соблюдая  перевязку выкладывается первый участок трубы, который заканчивается за 5 рядов до потолочного перекрытия.Первый участок

    Проверяйте свою работу при помощи уровня как в горизонтальной, так и в вертикальной плоскости.

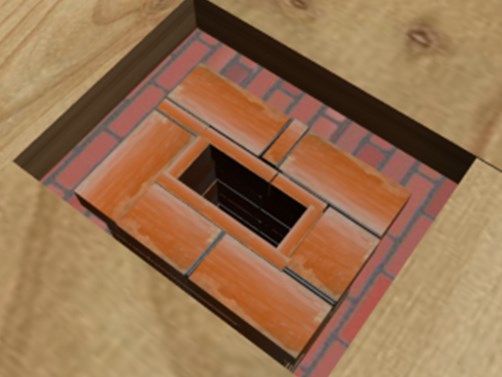

  3. Начинаем формирование распушки. Следите за размерами канала. Во время формирования распушки следует вставлять пластины, вырезанные из кирпича при помощи «болгарки»Формирование распушки

    Для каждого последующего ряда распушки, толщину пластин следует увеличивать, соблюдая размеры канала 140 х 270 мм.

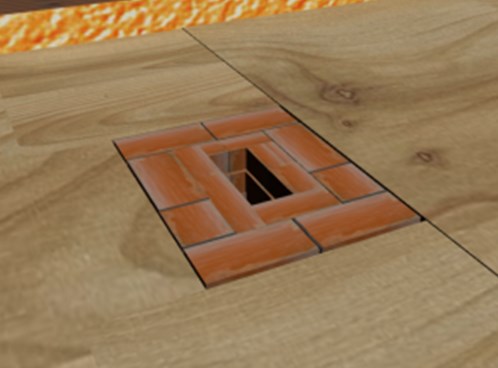

  4. Для четвертого ряда распушки ее наружные размеры должны составлять 570 х 710 мм.Четвертый ряд распушки

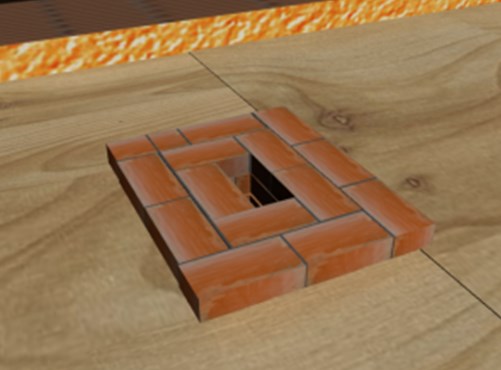

  5. Последний ряд распушки выкладывается уже в чердачном помещении.Последний рад распушки

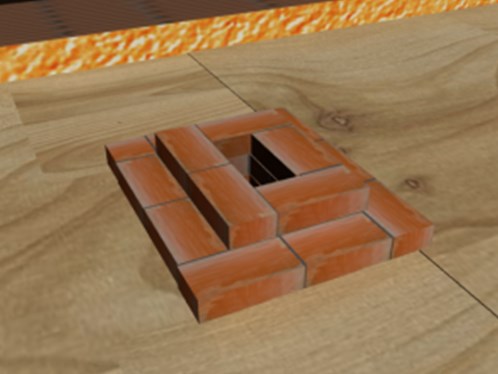

  6. Далее начинается формирование так называемого стояка.Формирование стояка

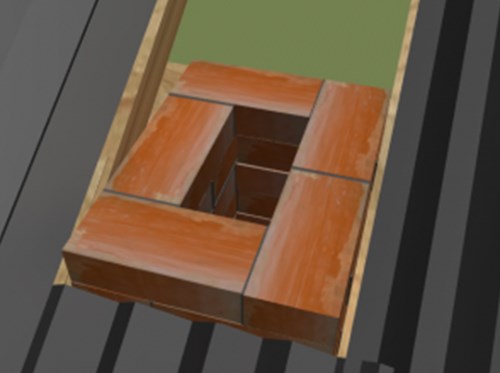

    Этот элемент возводится такой высоты, чтобы на один ряд сооружение было выше кровли.Проход через кровлю

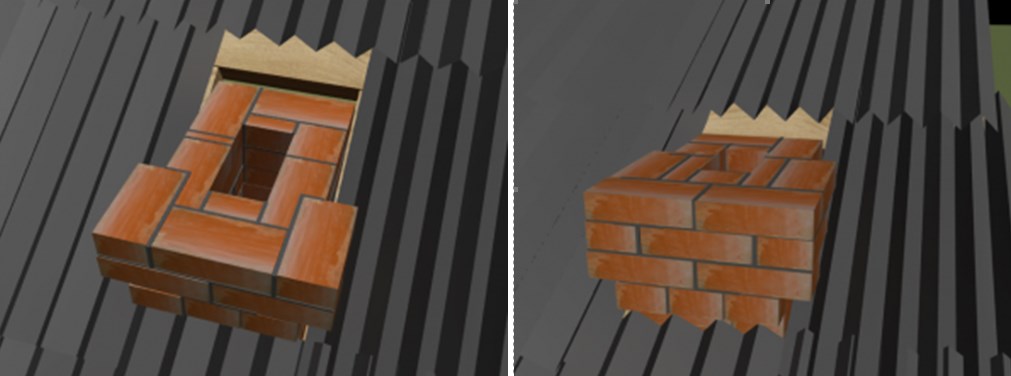

  7. Для прохода через крышу создается выдра, состоящая из девяти рядов кирпича.Выдра

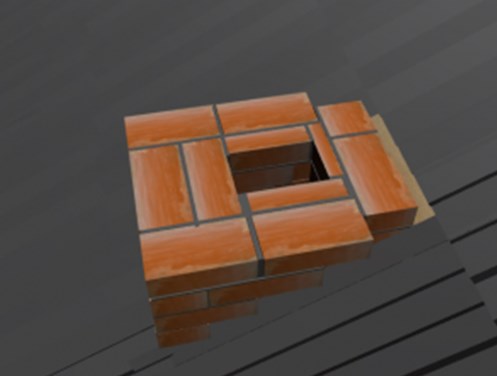

  8. Пятый ряд этого элемента должен начать перекрывать зазор между дымоотводом и крышей.Перекрытие зазора между дымоходом и крышей
  9. Шестой ряд должен полностью перекрыть зазор между кровельным материалом и дымовой трубой.

    Следите за размером канала. Он не должен меняться на протяжении длины всей дымоотводящей трубы

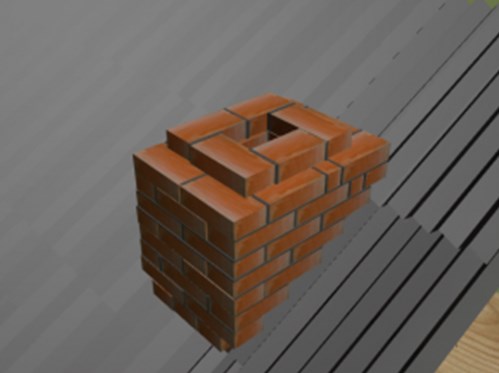

  10. Следующие два ряда продолжают формировать расширение трубы. Заключительной частью возведения Выдры является девятый ряд, который должен быть одного размера с восьмым.Заканчиваем формирование выдры
  11. Выкладывается шейка дымовой трубы.Шейка дымовой трубы

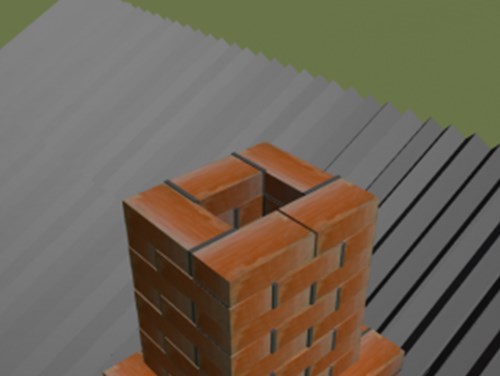

  12. Высота кладки шейки зависит от формы крыши и высоты конька. Если труба находится от конька в пределах от 1,5 до 3 м, то шейка выводится на высоту  500 мм выше конька. Если дымовая труба находится от конька на расстоянии более 3 м, то шейка дымохода выкладывается с коньком на одном уровне.Формирование высоты шейки трубы

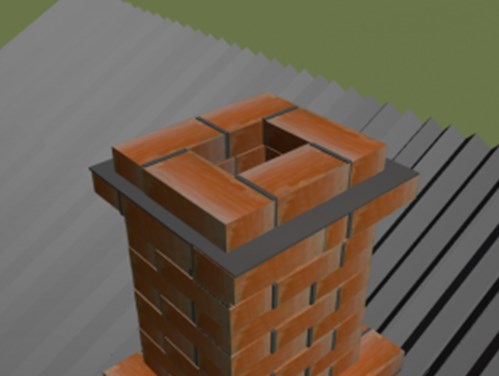

  13.  Последним этапом в возведении кирпичной дымовой трубы является создание оголовка. Он делается из двух-трех рядов кирпича.Формирование оголовка трубы

По окончании возведения дымохода, установите на его оголовок защитный зонт, для предотвращения попадания мусора и атмосферных осадков.
