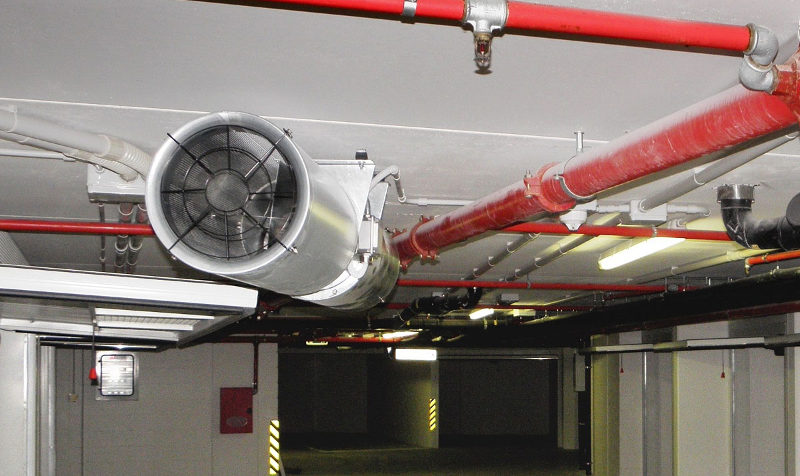

Противодымная вентиляция и дымоудаление: назначение и особенности

Один из факторов безопасности помещения - это противодымная вентиляция

Доподлинно известно, что в случае пожара 80% людей погибает не от огня, а от угарного газа, который распространяется по помещениям быстрее пожара. Отравление человека наступает уже тогда, когда концентрация газа в воздухе увеличилась на 0,08%, а полный паралич и неминуемая смерть — при повышении концентрации угарного воздуха в помещении на 1,2%.

Дым от возгорания, ухудшает видимость и нередко становиться причиной того, что люди теряют ориентацию и самостоятельно не могут найти в задымленном помещении пути к эвакуации. Все эти данные показывают, насколько необходима противодымная система вентиляции в жилых и административных зданиях.

Главное безопасность!

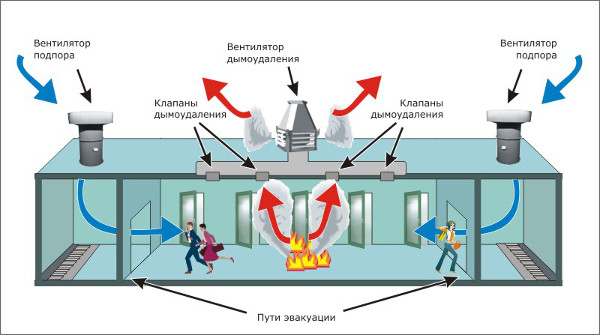

Противодымная вентиляционная система предназначена для быстрого и эффективного удаления дыма из сооружения. Кроме того, противодымная вентиляция и дымоудаление, способствует защите людей от последствий задымленности на путях эвакуации, лестничных клетках и коридорах во время развития или тушения пожара. Такая вентиляционная система является обязательной частью проекта инженерных систем торговых центров, высотных сооружений, административных зданий и больничных комплексов, офисных, производственных и складских помещений, а также подземных паркингов и гаражей. Основное назначение этой системы:

  1. Предотвращает распространение дыма от источника пожара.
  2. Создает условия для эвакуации людей в случае задымления помещений.
  3. Обеспечивает микроклимат для работы МЧС и людей, занятых в борьбе с возгоранием.
  4. Обеспечивает защиту жизни людей и сохранность имущества от возможных повреждений в случае пожара.

к оглавлению ↑

Раннее оповещение — залог сохранности жизни и здоровья

Для правильного функционирования систем дымоудаления и вентиляции, крайне необходима ее автоматизация. Существует три способа включения этих вентиляционных систем:

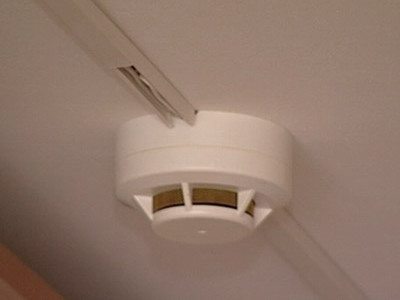

  1. Пожарный извещатель - автоматическая саситема оповещения в случае возгоранияАвтоматический достигается путем установки определенного количества пожарных извещателей, находящихся друг от друга на строго определенном расстоянии. При срабатывании одного или нескольких таких приборов, происходит открытие дымовых клапанов и включение вытяжных вентиляторов.
  2. Включение от сигнала, поступившего с центрального пульта.
  3. Ручной запуск систем вентиляции и удаления дыма.

Очень часто работа систем удаления дыма синхронизируется с работой систем пожаротушения.

Важно!
Одновременная работа систем вентиляции с оборудованием пожаротушения – недопустима.

к оглавлению ↑

Два типа: приточная и вытяжная

Удаление дыма и ядовитых продуктов при сгорании некоторых материалов осуществляется двумя видами вентиляционных систем: приточной и вытяжной. Принцип работы приточной противодымной вентиляции: В сооружение создается избыточное давление воздуха, выталкивающее дым и продукты горения, которые удаляются через естественные вентиляционные отверстия за пределы здания. Кроме того, дымовая завеса, может удаляться из здания с помощью вытяжной вентиляционной системы.

Избыточное давдение помогает дыму поднгиматься вверх, а не стелиться по полуВытяжная противодымная вентиляция, может быть естественной, но, как правило, делается принудительной. С ее помощью создается мощный поток выходящего за пределы постройки воздуха. Для эффективной работы вытяжной противодымной вентиляции специалисты компании-проектировщика используют такие приемы как:

  • Установка дымовыводящих клапанов.
  • Монтаж дымососных устройств.
  • Зонирование пространства сооружения на дымовые секции.

Устройства приема дыма должны располагаться равномерно по всей площади помещения. Площадь, которую обслуживает одно дымоприемное устройство, не должно превышать 900м.кв.

Из коридоров и холлов дым выводится через клапаны, расположенные под потолком и присоединенные к дымоотводящему каналу. Допускается отвод дыма с помощью крышных вентиляторов соответственной мощности.

к оглавлению ↑

Особенности принудительной вентиляции

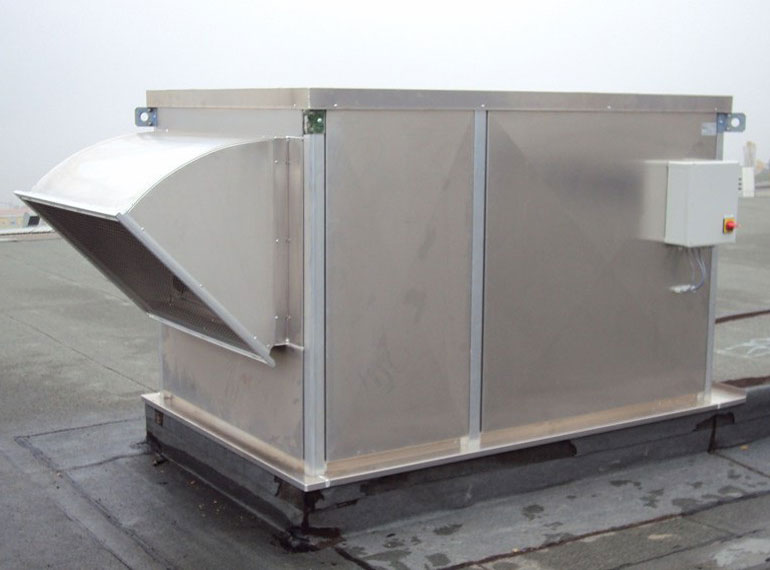

Крышная вентиляционная установка, принудительно обеспечивает отток загрязненного воздуха нуружу.Оборудование для вывода дыма из зданий и сооружений может быть смонтировано внутри дымовых шахт или на крышах сооружений, в тех местах, куда выходят шахты дымовой вентиляции. Кроме того, вентиляторы могут устанавливаться на входах или выходах воздуховодов.

К вытяжному оборудованию, выдвигаются серьезные требования, выполнение которых строго регламентировано нормативными документами.

  • Мощность вытяжных агрегатов должна быть не менее 19000м.куб/ч.
  • Вытяжное оборудование должно иметь возможность работать не менее часа, при температуре выводимых газов 600С, и не менее 2 часов, при работе с воздушными массами, температура которых составляет 400С.
  • Вытяжные агрегаты должны соответствовать определенному классу исполнения.
  • Во избежание несчастных случаев, вентиляторы, установленные на входах воздуховодов, или оборудование крышного исполнения обязательно должно быть оборудовано защитными кожухами.
  • Установка и обслуживание такого оборудования должна осуществляться только компаниями, имеющими специальный допуск и лицензию.

к оглавлению ↑

Особенности естественной системы выведения дыма


Для правильной и эффективной работы вентиляции такого типа требуется обязательное зонирование пространства. Площадь одной зоны должна быть не более 1600м.кв. Зонирование обеспечивается специальными механическими преградами, которые не могут быть ниже, чем 2,2 м. В каждом таком пространстве должно устанавливаться не более двух устройств приема дыма, которые подсоединены к системе воздуховодов. Длина воздуховодов, которые подсоединяются к основным вентиляционным шахтам, такой системы, должна быть не более 15 м.

Важно!
К каждой шахте может быть подсоединено не более 2 устройств приема дыма.

Оборудование, использующееся в системе вывода дыма из зданий

  1. Специальные вентиляторы, которые применяются в системах принудительной вентиляции. С помощью этих агрегатов эффективно удаляется на только дым, но и происходит отвод тепла за пределы постройки, которое выделяется при пожаре. Такие приборы могут применяться практически в любых помещениях, где температура отводимых газов не будет превышать 600С.
  2. Дымоудаляющие клапаны служат для приема воздушных масс, насыщенных продуктами горения, в дымовую шахту. Они могут иметь электрический или электромагнитный привод, которые могут работать при температуре газов до 600С.
  3. Огнезадерживающие клапаны. Очень важные элементы, которые встраиваются в воздуховоды и предотвращают распространение пожара или перемещение ядовитых, раскаленных газов по вентиляционным каналам.
  4. Воздуховоды. Эти элементы предназначены для транспортирования газов, дыма, продуктов горения, воздушных масс, насыщенных ядовитыми веществами, из помещений. Изготавливаются такие воздушные каналы только из материалов, которые не поддерживают горение.
  5. Вентиляторы, которые создают подпор воздушных масс. Они устанавливаются в лифтовых шахтах, коридорах и лестничных клетках для предотвращения их задымления.

к оглавлению ↑

Этапы проектирования

Проектирование противодымной вентиляции и дальнейшее ее обслуживание производится только специализированными предприятиями, действующими в соответствии с нормативными актами и имеющими соответствующие разрешительные документы. Проектирование включает в себя следующие этапы:

  1. Подготовку тех.задания. Оно составляется заказчиком в тесном контакте со специалистами компании-проектировщика.
  2. Составление проекта, в который входит техническая документация, чертежи, пояснительные записки проектно-экономическое обоснование.
  3. Монтаж противодымной вентиляции.
  4. Наладка вентиляции.
  5. Пуск и тестирование.
  6. Работы по техническому обслуживанию вентиляции такого типа.

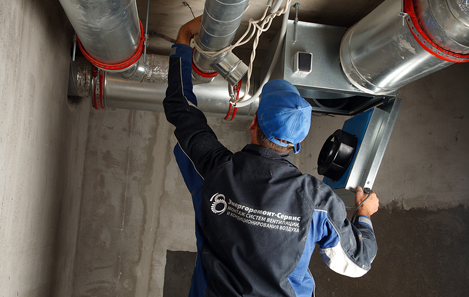

Доверте монтаж противодымной вентиляциии профессионаламВнимания требует каждый этап проектирования, а особенно расчет противодымной вентиляции, который влияет на мощность и давление вентиляторов, устанавливаемых в систему, а также на площадь сечения дымовыводящих каналов и воздуховодов. При правильном расчете, в качестве исходных данных берутся наихудшее сочетание условий внутри сооружения и метеорологических условий при возникновении пожара.

Важно!
Все расчеты должны выполняться только специалистами. Помните, что от этого зависит ваша жизнь и жизни находящихся в помещении людей.
