Местная вытяжная вентиляция: особенности и расчет для производственного цеха

Местная вентиляция для локального удаления загрязнений

Тысячи рабочих ежегодно страдают от профессиональных заболеваний, основной причиной которых являются вредные вещества, появляющиеся в процессе производственного цикла. Воздействие высоких температур, пыли, различных загрязнений, «сопровождают» работников металлургической, химической, горнодобывающей промышленности, и еще более десятка отраслей.

В большинстве современных промышленных предприятий, где в процессе производства выделяется значительное количество загрязнений, наряду с общеобменной вентиляционной системой, используется и местный тип вентиляции. Этот тип вентиляционной системы способствует снижению присутствия вредностей, газов и запыленности, в месте их производства ниже ДПК, и целесообразен в качестве основного средства их локализации.

Типы и назначение

Местная вентиляция может быть двух видов. Приточная – служит для подачи воздуха в предназначенные для этого устройства: тепловые завесы и воздушные души. Эти приспособления, на большинстве предприятий, используются для создания «островков» чистого воздуха в цехах с большим выделением загрязнений. Тепловые завесы используются для создания воздушной преграды холодным или загрязненным воздушным массам, когда существует необходимость частого открытия дверей. Наибольшее распространение на вредных производствах получила местная вытяжная вентиляция, предназначенная для локального удаления загрязненного воздуха, в местах его появления, при определенном производственном процессе. Местная вытяжная вентиляционная система предотвращает распространение вредных веществ по производственной площадке. Наиболее востребованным оборудованием вытяжной вентиляции, на большинстве предприятий, стали местные отсосы.

к оглавлению ↑

Требования, предъявляемые к локальным отсосам

Главным требованием, которое предъявляется к системам местной вытяжной вентиляции, и к отсосам, является недопущение попадания загрязненного воздуха в органы дыхания и глаза человека. Кроме того:

  1. Они должны быть просты в конструкции, чтобы у персонала была возможность простого монтажа и демонтажа устройств для чистки.
  2. Приспособление для удаления вредных веществ не должны быть громоздкими и габаритными, а также мешать процессу производства.
  3. Загрязнения и газы, которые появляются в процессе производства, должны выводиться: летучие вещества, пары – вверх, а пыль, и загрязнения тяжелее воздуха – вниз.
к оглавлению ↑

Основные типы воздухозаборного оборудования, применяемые на производствах

Местный отсос является частью аспирационной и вытяжной вентиляционной системы на любом современном предприятии. На сегодняшний день различают несколько видов этих устройств:

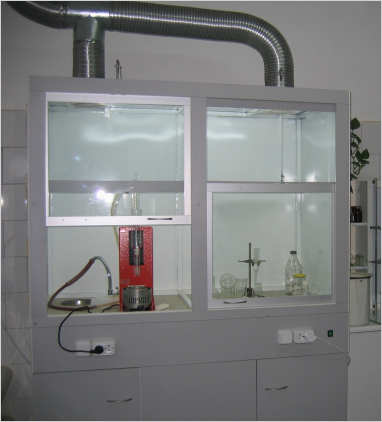

  • Полуоткрытый вытяжной шкафПолуоткрытый отсос. В основном это вентилируемые камеры и вытяжные шкафы. Эти устройства обеспечивают наиболее качественное удаление загрязнений, при минимальном расходе воздуха. Они бывают нескольких типов. Устройства с верхней вытяжкой применяют при выделении веществ с высокой температурой или влажностью. Шкафы с нижним забором, предназначены для устранения «тяжелого» загрязненного воздуха. Портативные шкафы с боковым забором загрязненного воздуха используются при устранении пылящих загрязнений.

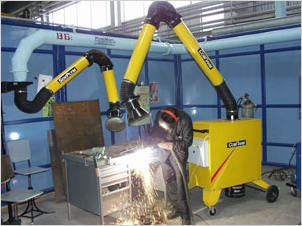

  • Полностью открытое устройство для всасывания загрязненного воздуха представляет собой вытяжную конструкцию, которая находится за пределами источника их выделения. Вытяжной зонт непосредственно в месте выделения загряхненийНа сегодняшний день наиболее популярными устройствами этого типа являются вытяжные зонты, всасывающие панели и боковые отсосы. Боковое воздухозаборное устройство монтируется в случае, если к источнику выделения загрязнений необходим доступ с разных сторон. Вытяжные зонты представляют собой наиболее простой вариант отсосов. Они монтируются в местах выделения вредных веществ, имеющих тенденцию подниматься вверх. Зонт располагают на высоте 1,5 м от пола. Эффективность устройств этого типа достигается большим объемом отводимого воздуха.
  • Полностью закрытый воздухозаборник, является частью оборудования и выполнен в виде чехла, через технологические отверстия которого поступает внутрь устройства воздушные потоки.

Отсосы классифицируются по форме отверстия этого устройства, которые бывают круглыми, квадратными или выполненные в виде щели. Круглые и квадратные отверстия, чаще всего применяются процессах сварки и пайки металлов. Вентиляция при сварке не всегда может нейтрализовать все вредные воздушные потоки, поэтому в сварочном цеху в обязательном порядке устраивается принудительная общеобменная вентиляционная система, с притоком свежего воздуха не менее 40 м.куб/ч, на одного работающего. http://www.youtube.com/watch?v=rDK-xg-Cp_A


к оглавлению ↑

Особенности вентиляционной системы сварочного цеха

Существует большое количество видов и методов сварки. Именно их разнообразие и привело к многообразию вариантов отсосов, применяемых конкретно в сварочных цехах. По конструктивным особенностям их можно разделить на 4 основных группы:

  1. Малогабаритные устройства для автоматического и полуавтоматического оборудования. Такие вентиляционные устройства интегрируются в сварочную аппаратуру. К ним относятся воздухозаборники в сварочных держателях.

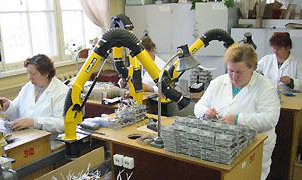

  2. Местные отсосы, встроенные в сварочные столы. Эти устройства используются при сварке и пайке мелких деталей. Местная вентиляция для пайки и сварочных работ может быть присоединена к общеобмменной вентиляционной системе.
  3. Отсосы, интегрированные в сварочные стенды и оборудование для сварки крупногабаритных деталей. Эта группа устройств интегрируется в сварочно-сборочные установки и стенды.
  4. Поворотно-подъемные и портативные приспособления для удаления загрязнений, применяемые для сварочных операций в различных местах. К этой группе приспособлений можно отнести все переносные приемники воздуха разнообразной конструкции.

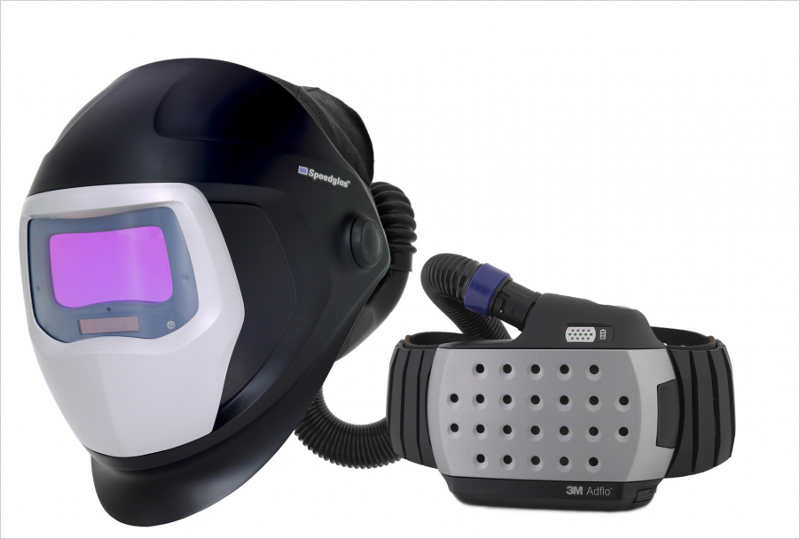

Маска сварщика с принудительной системой вентиляцииЭффективность работы воздухозаборников для удаления вредностей, требуют точного расчета местной вытяжной вентиляции.

к оглавлению ↑

Факторы, влияющие на расчет вентиляции сварочного производства

Совет:
Разработка проекта и расчеты системы вентиляции на любой производственной площадке – это сложный и ответственный процесс, которым должны заниматься исключительно профессионалы.

В этой публикации будут даны общие сведения о том, что влияет на расчет вентиляции производственной площадки со стационарным сварочным постом.

Основными факторами, влияющими на расчет вентиляционной системы и соответственно на подбор необходимого оборудования, являются:

  • Требуемый расход воздуха воздухозаборным приспособлением, в зависимости от его конструкции и типа сварки.
  • Его эффективность, на конкретном рабочем месте.

Для расчета расхода воздуха можно воспользоваться формулой:

L = 3600 * F * Vo

где:

L — воздухообмен
F – это площадь всасывающего отверстия
Vo – это скорость движения воздуха в отверстии

Можно воспользоваться готовыми стандартными расчетами, в зависимости от конструкции воздухозаборника.

Например:

Станция техобслуживания автомобилей оснащена стационарным сварочным постом, на котором в качестве местного отсоса применяется вытяжная панель. В таком случае, требуемый расход воздуха определяется из расчета: 3300м.куб/час на 1м.кв площади панели.

Эффективность устройства высчитывается по формуле:

E = (Lпр) /

где

E — эффективность устройства
—мощность которая потребуется внутрицеховой вентиляционной системе, в случае отсутствия местного воздухозаборника
Lпр — расход воздуха который нужен для разбавления не локализованных загрязнений до ПДК.

Важно!
Эффективность работы этих приспособлений неодинакова для различных загрязнений, выделяющихся при сварочных работах и других производственных циклах.
