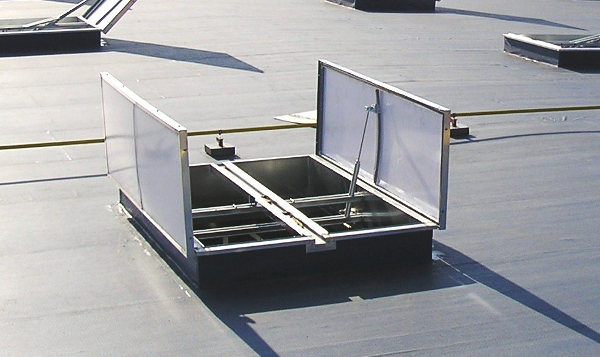

Люки дымоудаления: назначение и конструкция

Технологические люки способствуют отведению дыма при ЧС

Люки дымоудаления крышные – это составная часть вентиляции зданий, основной задачей которых является отвод продуктов горения и тепла из закрытых помещений в случае возникновения пожара. Эти устройства эффективно решают задачи:

  • Уменьшения задымленности эвакуационных путей, способствуя безопасной эвакуации людей из зданий и сооружений промышленного, гражданского и административного назначения.
  • Создание лучшей видимости, в зоне возгорания, способствуя обнаружению источника пожара и его скорейшей локализации.
  • Снижение температуры внутри помещения, обеспечивая сохранность имущества и значительно снижая риск повреждения строительных конструкций.
  • Минимизируя угрозу жизни человека, причиняемую задымлением, отравлением продуктами горения и термического распада, и раскаленными газами.

Кроме того, такие приспособления, в обычных условиях, могут использоваться как дополнительный источник проветривания, снижая затраты на общеобменную и аварийную вентиляцию. Разнообразие конструктивных решений этих устройств дает возможность производить монтаж люков дымоудаления на любой тип кровли.

Конструктивные особенности

На сегодняшний день существует масса видов и модификаций люков дымоудаления, с широким диапазоном размеров и заполнения купола. Эти устройства могут быть горизонтального и вертикального расположения, а также встраиваемые в световые полосы. Кроме того, существует модификация люков дымоудаления, позволяющих их использовать в качестве выхода на крышу.

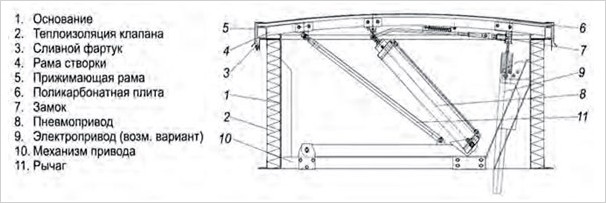

Конструкция стандартного горизонтального одностворчатого люка

На сегодняшний день современная промышленность предлагает такие конструкции люков:

  1. Горизонтальный одностворчатый с прямым основанием.
  2. Одностворчатый с наклонным основанием.
  3. Горизонтальный двустворчатый с прямым основанием.
  4. Двустворчатый с наклонным основанием.
  5. Горизонтальный с прямым основанием для кровель из сэндвич-панелей или профнастила.
  6. Горизонтальный с накладным основанием, для монтажа на уже существующих цоколях.
  7. Горизонтальный с круглым основанием.
  8. Встраиваемые в «световые полосы».
  9. Горизонтальные жалюзийные.
  10. Вертикальные жалюзийные.
  11. Люки для выхода на крышу.

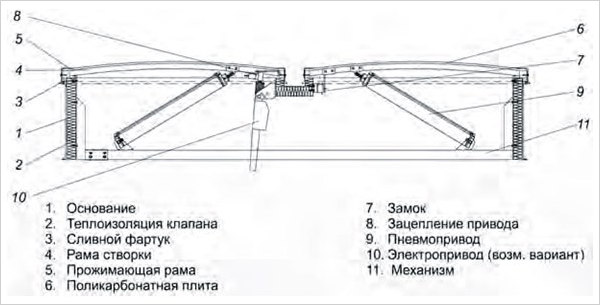

Конструкция стандартного двустворчатого люка

к оглавлению ↑

Материал, использующийся при изготовлении люков

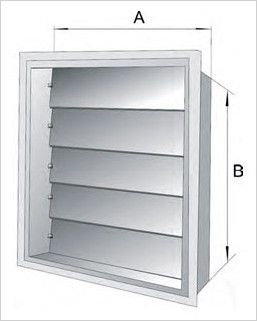

Внешний вид вертикального жалюзийного люка дымоудаления.Несущая конструкция этих устройств изготавливается из оцинкованной стали, толщиной от 2 до 5 мм. Конструкция каркаса встраиваемого люка, как правило, изготавливается из алюминиевого профиля, толщиной 1,5- 3,0 мм.

В качестве заполнения открываемых створок этого устройства используется:

  • Ячеистый или плитный поликарбонат, с различной степенью плотности, теплопроводности и прозрачности.
  • Акриловые купола различной формы, цвета и прозрачности.
  • Сэндвич-панели, состоящие из двух листов оцинкованной стали с расположенным между ними утеплительным материалом, стандартная толщина которого 50 мм.

Светопрозрачные материалы, использующиеся в заполнении, позволяют использовать эти устройства как крышные окна, благодаря которым значительно уменьшается энергопотребление здания.

Большинство производителей люков дымоудаления предлагают в качестве дополнительных опций:

  • Антивандальные решетки.
  • Сетки, защищающие от падения.
  • Установленную на люк портативную метеостанцию, с датчиками дождя, сопряженными с устройством управления створками люка.
к оглавлению ↑

Устройства управления


Люки дымоудаления нуждаются в устройствах, позволяющих открывать и закрывать их створки. Управление створками может быть:

  • Электрическим. Люки дымоудаления с электроприводом обеспечивают надежность и работоспособность, независимо от влияния на привод внешних температурных показателей. К минусам такого управления можно отнести его зависимость от электроснабжения.
  • Пневматическим. Устройства, оборудованные пневматическим приводом, надежны и не зависят от электроснабжения, но подвержены влиянию конденсата, который может появиться в цилиндре поршневого механизма.
  • Комбинированным. Такой тип привода имеет все положительные качества существующих на сегодняшний день механизмов управления работой купола. К негативным сторонам можно отнести достаточно высокую стоимость такого устройства.
  • Ручным. Ручное управление позволяет производить открытие купола на уровне пользователя.
  • С помощью «газовой пружины». Такая конструкция привода предназначена для облегчения открывания крышки и удержания его в открытом положении. В основном применяется для люков выхода на крышу.

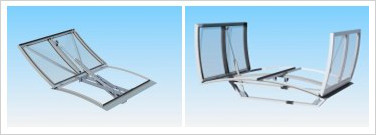

Внешний вид люков, встраиваемых в световые полосыЭлектрический, пневматический и комбинированный привод может приводиться в действие автоматически или с помощью дистанционного запуска. Также запуск может производиться посредством управления приводом от системы пожарной сигнализации.

При работе в автоматическом режиме, от датчиков обнаружения дыма поступает сигнал на привод, который производит открывание купола.

При работе в дистанционном (ручном) режиме, приводы активируются при помощи кнопки пожарной тревоги.

к оглавлению ↑

Наиболее востребованные на отечественном рынке производители люков для удаления дыма из помещений

Компания «Веза», с подразделениями в Нижнем Новгороде и Кирове, производит широкий ассортимент люков с заполнением высококачественным поликарбонатом. Люки дымоудаления «Веза» выпускаются согласно СНиП 2.01.07–85. Компания имеет возможность производить устройства с прогревом створок, препятствующим их примерзанию при эксплуатации в условиях высокой влажности и низких температур. Для районов с низкими температурными показателями, выпускаются утепленный, непрозрачный вариант крышек люков. Производитель использует электрические системы управления.

ООО «Керапласт» является дочерней компанией финского концерна KERAPLAST OY. Она поставляет на российский рынок высококачественные оборудование для дымоудаления, прошедшее испытания и сертифицированное в НИИ ПО МВД России (ВНИИПО). Компания предлагает одностворчатые и двустворчатые люки с глухой крышкой и светопрозрачным ламинированным стеклом. Для северных районов специально разработана модель люка, с толщиной купола в 100 мм. Вся продукция ООО «Керапласт» может оснащаться элементами внутреннего подогрева.

Компания «Саламандра» производит зенитные и глухие люки дымоудаления, отвечающие самым высоким мировым стандартам. Компания предлагает полный комплекс выполнения работ по проектированию, изготовлению и монтажу оборудования, а также систем автоматического открывания створок, на основании технических условий заказчика. В качестве материала, специалисты компании используют: для корпуса, ПВХ и алюминиевый профиль; в качестве заполнения – светопрозрачный и матовый акрил.

Совет.
Сборка и монтаж люков дымоудаления, а также автоматики открывания створок требует знаний, правильного расчета, опыта в этом вопросе. Именно поэтому монтажом и настройкой такого оборудования должны заниматься исключительно профессионалы.
