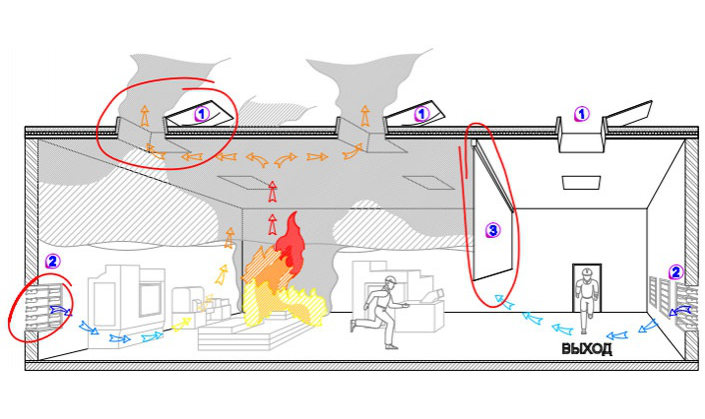

Клапан дымоудаления, его назначение и применение

Без противодымных клапанов не используется ни одно административное здание

Противодымный клапан – это приспособление с нормируемым пределом огнестойкости, которое обеспечивает прием продуктов горения и их направление в дымовые каналы. Эти достаточно простые приспособления нашли широкое применение противодымных вентиляционных системах различных промышленных объектов и зданиях административного назначения.

Конструктивные особенности

Приспособление состоит:

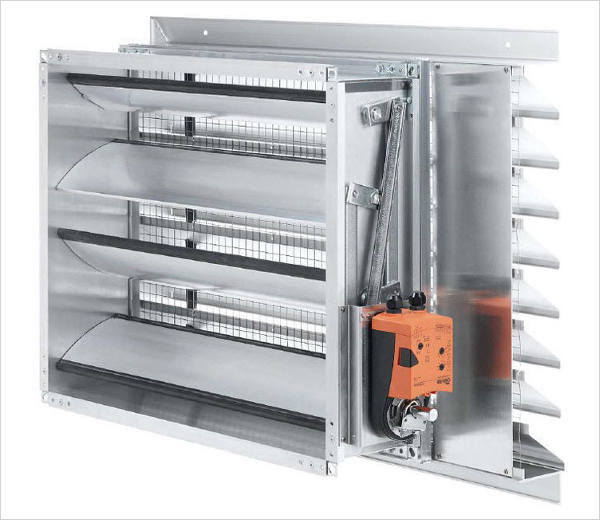

  1. Конструкция КДМИз корпуса. Это неподвижная часть конструкции клапана, которая устанавливается в дымоприёмном устройстве.
  2. Из заслонки. Это подвижная часть устройства, которая монтируется в корпус, полностью перекрывая его сечение.
  3. Привода, который является механизмом, приводящим заслонку в положение «открыто».

Как правило, клапаны этого типа поставляются в нормально закрытом положении, а при возникновении задымления – открываются при помощи привода.

к оглавлению ↑

Классификация и обозначения

Существует два типа дымовых клапанов, которые различаются по способу установки:

  1. Внешние или настенные. В таком приборе имеется только один фланец, благодаря которому он подсоединяется к воздуховоду, а привод расположен внутри корпуса.
  2. Шахтные или канальные, могут иметь как внутренний, так и внешний привод. Также они имеют по одному фланцу с каждой стороны устройства для установки в шахтах и воздуховодах.

Дымовые клапаны классифицируются по пределу огнестойкости и по способу монтажа. Обозначения включают в себя буквы, которые указывают на предельные состояния устройства и цифры в минутах, отражающие время до достижения предельного состояния.

Такими состояниями являются:

  • Е – потеря плотности материала
  • I– потеря теплоизоляционных способностей.

Например: клапан КДМ имеет обозначение Е 60/I 30. Эта маркировка говорит о том, что предел огнестойкости такого устройства, по потере плотности, составляет 60 минут; по теплоизолирующим свойствам – 30 минут.

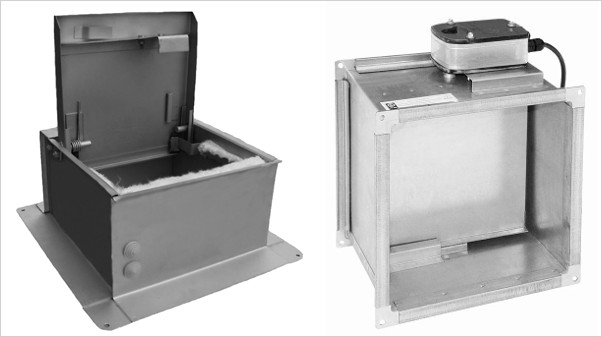

Слева настенный, справа канальный клапанПодключение клапана дымоудаления может быть:

  • Горизонтальным.
  • Вертикальным.
  • Универсальным.

Эти приспособления могут иметь несколько модификаций, классифицирующиеся по исполнению, которое может быть:

  • Общепромышленное.
  • Взрывозащищенное.
  • Стойкое к коррозии.
к оглавлению ↑

Особенности привода

В зависимости от исполнения и назначения, привод клапана дымоудаления может быть:

  • Электромагнитным. Прибор срабатывает с пульта управления, по команде автоматики и вручную, благодаря специальному рычагу, расположенному возле устройства. Открывается заслонка, благодаря возвратной пружине на приводе. Закрытие происходит только вручную.
  • Электромеханическим, оснащенным возвратной пружиной. Запуск привода осуществляется при помощи ДУ, команды автоматики или ручного включателя, расположенного вблизи устройства. Открывается заслонка, благодаря возвратной пружине на приводе. Закрытие происходит благодаря встроенному в привод электродвигателю.
  • Реверсивным. Прибор приводится в действие дистанционно, по команде автоматики, и вручную, с помощью ручного включателя, расположенного вблизи устройства. Открывается заслонка, благодаря возвратной пружине на приводе. Закрытие заслонки происходит благодаря электромотору, интегрированному в привод.

Последние два типа устройств отличаются между собой принципом работы привода: первый, открывается при отключении электричества, а второй – при подаче управляющего напряжения на электромагнит.

к оглавлению ↑

Обозначения устройств на чертежах


В соответствии с действующим межгосударственным стандартом, дымовые клапаны не имеют собственного графического обозначения на чертежах и в технической документации. Схема подключения клапанов на схемах, в точности такая же, как и у огнезадерживающих. Но, в отличие от огнезадерживающих, противодымные приборы обычно указываются на концевых участках системы дымоудаления.

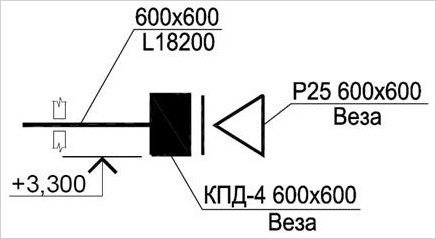

Схема подключения клапанаТак выглядит обозначение устройства на чертеже, схеме.

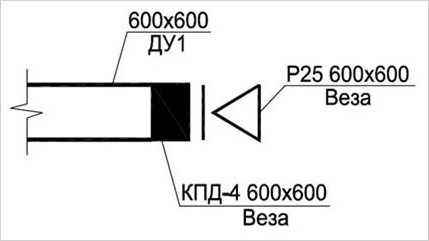

Схема клапана в разрезеТак выглядит схематическое обозначение клапана в разрезе.

к оглавлению ↑

Правила монтажа

Клапаны дымоудаления являются важнейшим элементом противопожарной защиты зданий и сооружений. К установке этих приборов допускаются лица, изучившие конструкцию, принцип работы и их правила эксплуатации.

  1. Перед установкой, следует произвести осмотр прибора на предмет повреждений, трещин и различных нарушений геометрии.
  2. Монтаж производится, учитывая направление потока загрязненного воздуха.

Совет.
Во избежание повреждений устройства в процессе установки и эксплуатации, дымовые клапаны следует укреплять специальными приспособлениями, клиньями или распорками. Любое нарушение геометрии корпуса может привести к заклиниванию заслонки.

к оглавлению ↑

Рекомендации по выбору

Важно!
Клапаны дымоудаления, в нашей стране, подлежат обязательной сертификации, поэтому при их приобретении продавец обязан выдать сертификат соответствия на предмет пожарной безопасности и соответствия требованиям нормативной документации.

Кроме того, на приборе должна присутствовать необходимая маркировка, которая включает в себя:

  • Производителя.
  • Тип и маркировку клапана.
  • Номер ТУ, которым соответствует приспособление.
  • Номер заказа и дата выпуска прибора.

При покупке следует проверить наличие тех.паспорта, который в обязательном порядке должен прилагаться к устройству. В паспорте должны быть указаны следующие данные:

  • Размеры.
  • Комплектация.
  • Технические и эксплуатационные характеристики прибора.
  • Способы подключения и электрическая схема.
  • Штамп о прохождении устройством ОТК с подписями ответственных за это лиц.

Наиболее востребованными являются клапаны дымоудаления КДМ-2 от торговой марки «Вингс-М»; КПД-4 (01-04) от ООО «Веза»; КПС-1 выпущенный ООО «ВК Технология»; ДКС-1 от компании «Арктика».

К выбору клапана дымоудаления следует подходить очень внимательно и ответственно, так как может быть именно этот прибор придет на помощь в случае внезапного задымления помещения, и поможет спасти множество человеческих жизней.
