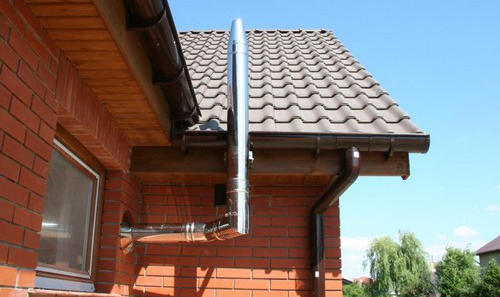

Дымоход для газового котла: особенности конструкции и обслуживания

Газовый котел: требования к дымоходу

Дымоотвод является неотъемлемой частью любого отопительного или варочного котла, в котором нагрев теплоносителя происходит за счет сгорания топлива. Именно благодаря тяге, создаваемой в дымоходе, продукты горения выводятся в атмосферу.

Большинство владельцев частных домов и жилищ в многоквартирных домах предпочитают устанавливать в качестве отопительного устройства газовые котлы, так как они гораздо удобней и экономичней, чем при использовании оборудования с другими видами топлива.

Важно!
Приступая к сооружению этого достаточно сложного инженерного сооружения, следует знать, что требования к дымоходу у газовой службы и пожарного надзора очень высокие. Для правильного подбора материалов, расчета и монтажа дымоотвода, следует обращаться к специалистам, обладающим всеми разрешительными документами на проведение работ.

В случае самостоятельного изготовления дымоотводящих путей, следует подойти к работе со всей ответственностью и для начала изучить теорию.

Какие существуют дымоотводы

Существует масса способов отведения продуктов горения в атмосферу. Среди всех, наиболее востребованными являются:

  • Кирпичные дымоотводы. Иногда еще практикуется возведение кирпичных дымоотводящих путей в частных домовладениях, но это уже не вчерашний, а позавчерашний день. Сильное образование конденсата, повышенное отложение сажи с последующим разрушением кирпича – вот что ждет обладателя кирпичного дымохода. Для монтирования в многоэтажках, такие конструкции непригодны.
  • Асбоцементные трубы, раньше очень часто использовались для изготовления дымоотводов: они не дороги и достаточно просто монтируются. Но этот материал имеет несколько серьезных недостатков, которые делают его непригодным в качестве трубы для газового котла.
  • Фуранфлексовая труба нужного диаметра является прекрасным вариантом для сооружения дымоотводящих путей для газового котла. Эта пластиковая армированная труба не разрушается под воздействием конденсата, достаточно проста в монтаже и может использоваться для газовых котлов с особенно низкой температурой исходящих продуктов сгорания.
  • Коаксиальные дымоходы являются самыми современными, недорогими и популярными приспособлениями, ведь они не только выводят отработанные газы в атмосферу, но и обеспечивают подачу уличного воздуха для поддержания процесса горения. Особенно хорошо они подходят в качестве труб для газовых настенных котлов.
  • Оцинкованные трубы. Этот материал отличается дешевизной и достаточно прочным антикоррозийным покрытием, только оно держится на стальной трубе всего несколько лет, поэтому в качестве надежного и долговечного дымотвода не годиться.

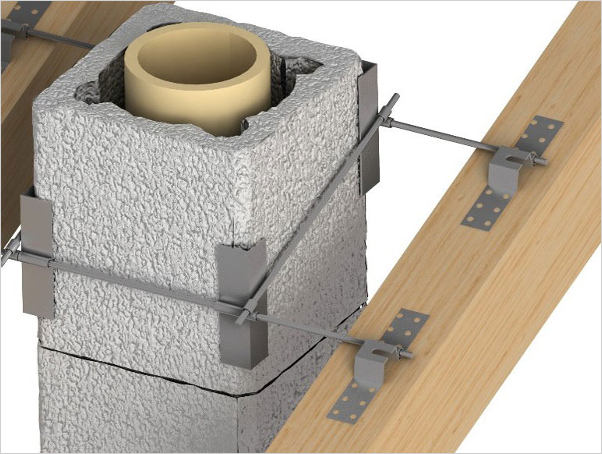

  • Трубы из нержавеющей стали так же отлично подходят в качестве дымоходов. Они имеют герметичное соединение, устойчивы к отложению сажи и воздействию коррозии. Еще одним достоинством этих изделий является возможность обустройства в них ревизионных люков.Керамическая система отвода дыма
  • Керамические конструкции просты в монтаже и пожаробезопасны, но используются нашим потребителем крайне редко, ввиду их дороговизны и большого веса.

Важно!
От материала для дымоотводящих каналов и конструкции самого дымохода зависит не только эффективность работы газового котла, но и здоровье, а подчас и жизнь окружающих людей.

Совет:
Если для создания дымоотводящих путей была выбрана стальная нержавеющая труба, то все без исключения специалисты рекомендуют ее обязательно утеплить, а если планируется использовать кирпичный дымоотвод, то его необходимо загильзовать стальной трубой. Эти меры будут препятствовать образованию конденсата и накоплению сажи на его внутренних поверхностях, что позволит газовому оборудованию работать более эффективно.

к оглавлению ↑

Конструкция дымохода


Устройство дымоходов для газовых котлов достаточно простое. В идеальном варианте это прямой отрезок трубы нужного сечения, без каких-либо изгибов и горизонтальных участков. Но идеальных условий практически никогда не бывает, поэтому используются колена с разным углом поворота, отводы, переходники, патрубки и другие фасонные изделия. Кроме того, в конструкцию обязательно входят: ревизионный тройник, наконечник и элементы крепления, кронштейны и муфты.

Для дымоотвода предпочтительней использовать трубы круглого сечения, так как именно они способствуют беспрепятственному продвижению продуктов горения по каналу. Любая преграда в дымоходе может стать причиной образования сажи с последующим сужением его сечения, и как следствием, потерей тяги.

Важно!
Сечение дымохода для газового котла играет важнейшую роль в эффективности работы газового оборудования и безопасности окружающих.

Диаметр дымоотводящей трубы должен быть равным размерам выводящего патрубка котла. Иногда случается, что диаметр дымохода значительно больше диаметра патрубка. В этом случае используются специальные редукционные переходники нужного размера.

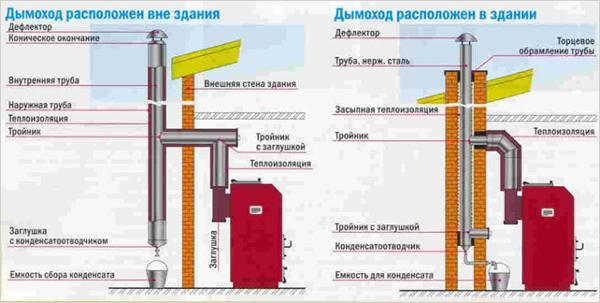

Схема расположения дымохода в здании и вне зданияВ конструкцию дымохода обязательно должен входить сборник для конденсата, который неизбежно будет появляться на внутренних стенках трубы. Смешиваясь с сажей, влага будет создавать грязь, тем самым уменьшая проход отработанным газам.

Инструкцию по сборке дымохода для газового котла описывать нет смысла, так как в целях безопасности, заниматься расчетами и монтировать дымоотводящие каналы должны только специалисты.

к оглавлению ↑

Термоизоляция дымоотводящих путей

Утепление дымоотвода является очень важным этапом его установки. Благодаря утеплению, он будет быстро прогреваться, что предотвратит или значительно уменьшит образование на его стенках конденсата. Кроме того, большинство современных утеплительных материалов – не горючи, они значительно повысят пожарную безопасность при работе газового оборудования.

Правильно уложенная термоизоляция, защищает дымоотводящие пути от атмосферных влияний, особенно на участке выше кровли. Наиболее популярным сегодня утеплительным материалом считается базальтовая вата, которая не горит, не гниет и со временем не теряет своих теплоизоляционных характеристик. Но и ее следует защитить от дождя и ветра. Делается это при помощи металлического оцинкованного листа металла свернутого в трубу, большего, чем дымоход диаметра. Получается такой себе импровизированный «сэндвич» из трубы, утеплителя и оцинкованного кожуха.

к оглавлению ↑

Обслуживание дымоходов

Многие обращаются к специалистам с вопросом: Как прочистить дымоход газового котла своими руками? Как часто это необходимо делать, и какими инструментами нужно пользоваться?

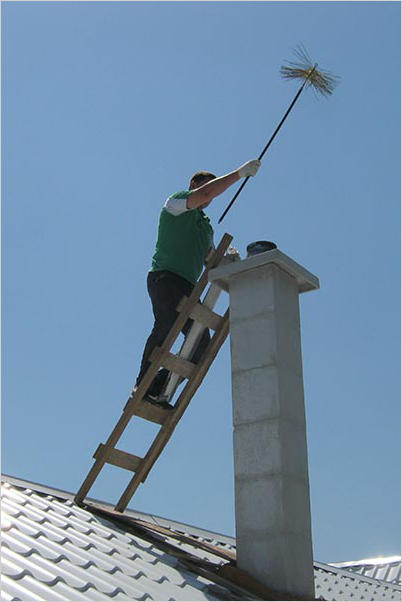

Производя периодическую чистку, вы продливаете срок эксплуатации дымоходаЧистка дымоотводящих путей газового котла является неизбежным процессом, который следует делать по мере засоренности, но не реже одного раза в год. Чистка проводится через ревизионное окно или очистной карман, простым удалением излишков сажи. При чистке особое внимание следует уделять изгибам дымоотводящих каналов, стыкам отрезков труб и местам скопления сажи.

Как правило, для чистки используются щетки различных размеров и жесткости, или пылесос, которым удобно высасывать излишки сажи, мусор и паутину. В особо запущенных случаях следует использовать ершики и скребки для удаления въевшихся отложений сажи на стенках дымоотвода. Проводить процедуру очистки загрязненной трубы нужно с наружной стороны. Ершик с утяжелителем нужно просто опустить в дымоход, и он будет проталкивать излишки сажи со стенок трубы к очистному карману.

Важно!
Процесс монтажа и обслуживания дымоотводящих путей является очень ответственной задачей с позиции безопасности и эффективности всей системы. Чтобы отопительная система вашего дома отвечала всем нормам и требованиям безопасности, следует доверить проведение работ профессионалам.
