Воздухоохладители — руководство по выбору модели согласно требованиям

138
Фото: Характеристики воздухоохладителей

Как становится понятно из названия, воздухоохладитель – это прибор для понижения температуры воздушных масс. Этот прибор считается наиболее дешевым кондиционером, ведь с его помощью можно охлаждать большие объемы воздуха при малом затрате электроэнергии. Это устройство применяется в промышленных помещениях, в частных домах и при охлаждении автомобилей.

Все модели воздухоохладителей подразделяются на несколько видов в зависимости от выбранной характеристики.

По принципу действия:

  • Сухие (поверхностные) установки. Внутри аппарата располагаются трубки с охлажденной водой или фреоном, теплый воздух при прохождении через агрегат соприкасается с ними, и его температура понижается. Это наиболее популярный вид воздухоохладителей, он заслужил популярность благодаря простоте установки. Но у подобных моделей есть один большой недостаток: на трубках в процессе работы возникает наледь и удалить ее можно лишь с применением дополнительных источников тепла, например, ТЭНов.

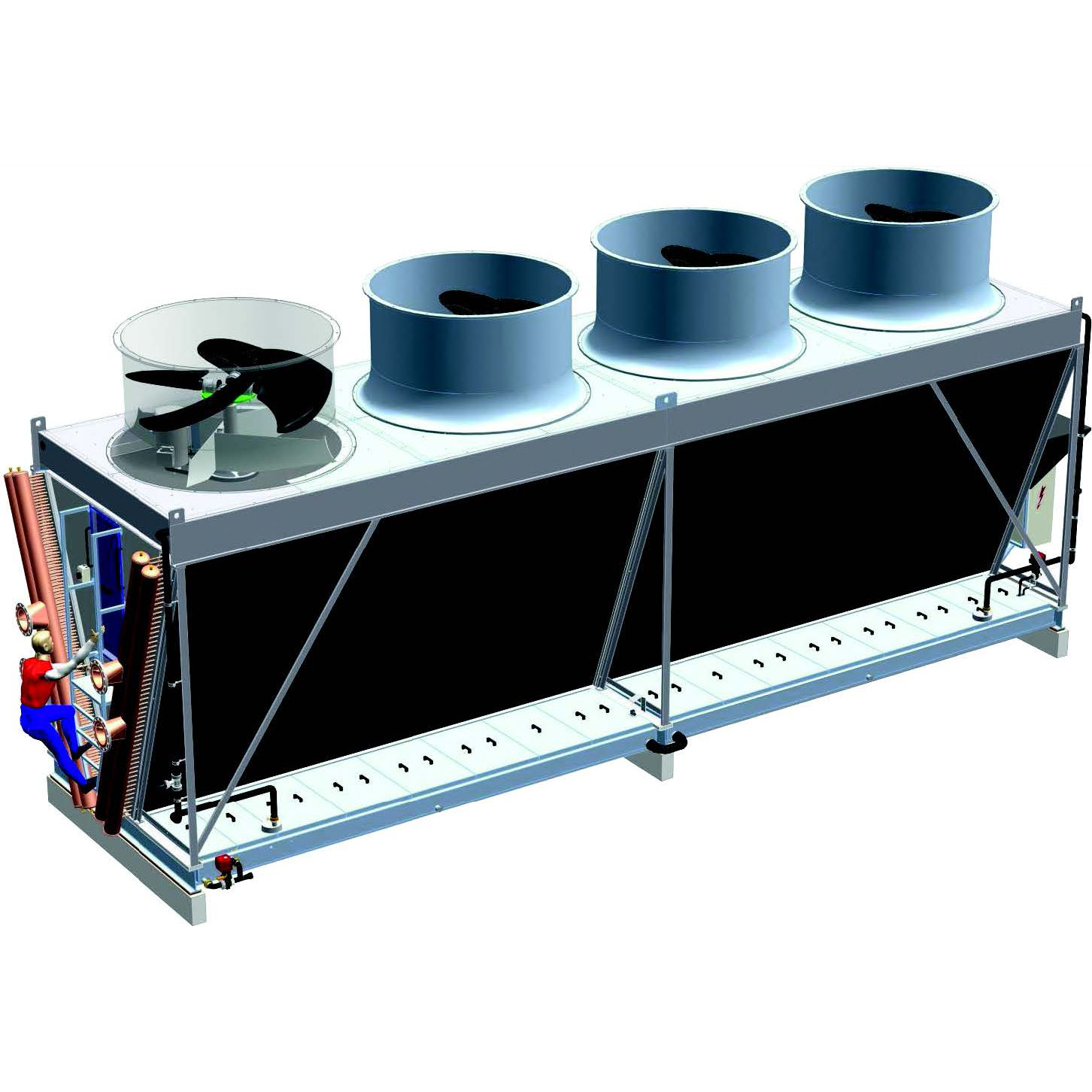

Сухие воздухоохладители

  • Мокрые (контактные). Внутри установки располагается испаритель, в процессе его работы образуется большое количество холодной воды, она контактирует с охлаждаемым воздухом и понижает его температуру. Воздушные массы проходят сквозь насадку, предварительно охлажденную в воде при помощи вентиляторов, вынуждающих их направляться к источнику холода. Минусом этого прибора считается повышенная коррозия, она объясняется наличием насыщенной кислородом воды внутри прибора. От этой напасти страдают все металлические части и через некоторое время они требуют замены.

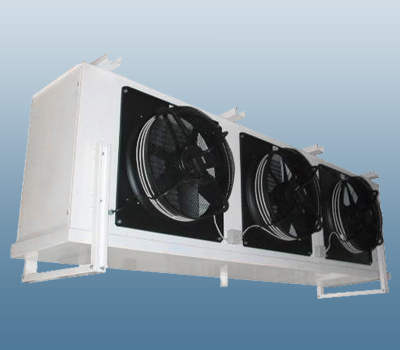

Контактные воздухоохладители

  • Комбинированные. Фреоновый воздухоохладитель, где под действием этого вещества охлаждают воду и после этого через нее пропускают воздушные массы. Для создания воздушного потока применяют вентиляторы.

В установках могут быть использованы разные виды хладагента и в зависимости от этого параметра выделяют еще 2 вида установок:

  • Приборы непосредственного охлаждения. Такие установки создаются благодаря принципу кипения фреона в трубках
  • Аппараты с промежуточным хладагентом. В таких установках в качестве хладагента используют раствор гликоля или воду.

Присутствует классификация по назначению:

  • Промышленные.
  • Коммерческие.
  • Бытовые.

Промышленные

Такие установки применяют для охлаждения техники и их основное назначение – понижение температуры электрических машин или генераторов.

В зависимости от серии прибора его используют для машин разного размера и с отличающимся друг от друга уровнем выделения тепла. Такие приборы могут быть поверхностными или контактными. Мощность приборов имеет широкий разброс значений: от 1,5 до 1000 кВт.

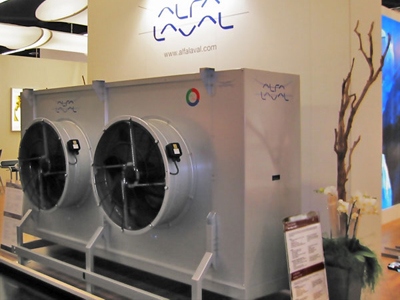

Воздухоохладители

Аппараты производятся из пучка серебряных труб и водяных отсеков, располагающихся внутри корпуса.

Корпус прибора изготавливается из углепластика и нержавеющей стали, а внутренние трубки – из латуни, нержавеющей стали, мельхиора. Выбор материала зависит от предполагаемых условий использования прибора.

В зависимости от назначения промышленные воздухоохладители делятся на несколько видов:

  • Серия ВО предназначена для любых электрических машин или реакторов. По оребренным трубам этого устройства циркулирует охлажденная жидкость, воздух, попадающий в устаовку, охлаждается после соприкосновения с трубами. Такие приборы производятся в двух видах: умеренно-холодный или общий режим работы.
  • ВБ обеспечивают работу маломощных электрических двигателей. Не очень мощный прибор, рассчитанный на охлаждение мощностью до 200 кВт.
  • ВОП или ВУП применяют в паре, такие сдвоенные воздухоохладители обязательны при использовании электрических машин. Тепловой поток до 500 кВт может быть охлажден этим прибором. Хладагентом, циркулирующим по трубкам, является вода. Аппараты выполняют из нержавеющей стали для максимального охлаждения воздушных потоков.

Все промышленные охладители воздуха разделяются на подгруппы в зависимости от их расположения и способа установки на предприятии:

  • Вертикальные.
  • Горизонтальные.
  • Вертикальные на катках.
  • Горизонтальные на катках.
  • Подвесные горизонтальные на катках.

В зависимости от особенностей помещения следует выбрать и установить один из аппаратов.

к оглавлению ↑

Коммерческие

Такие климатические приборы используют в крупных супермаркетах в отделах с охлажденной продукцией, это отличные воздухоохладители для холодильных камер, для обустройства систем охлаждения помещений. Мощность установок коммерческого типа варьируется от 30 до 500 кВт. Для этого воздухоохладители монтируются в вентиляционную систему, и постепенно через них циркулирует весь воздух в комнате. Хладагентом в этих установках является фреон, вода или водный раствор гликоля. Подразделение коммерческих воздухоохладителей на виды происходит в зависимости от способа их крепления на месте:

  • Потолочные. Они становятся основным элементом системы воздухоохлаждения чиллер-фанкойл, применяемой в крупных зданиях, где обыкновенные сплит системы не справляются с нагрузкой. Элементы системы могут оставаться работоспособными даже при температуре воздуха ниже 10 градусов Цельсия. Транспортировка хладагента внутри системы осуществляется по трубам из ВПХ. Благодаря этому система может быть установлена без критичных затрат.
  • Настенные модели приборов устанавливаются в холодильных камерах, где необходимо понизить температуру большого объема воздуха. Хладагентом в этом случае выступает фреон.
  • Напольные приборы можно применять для понижения температуры воздуха в небольших помещениях. Чаще всего производятся смешанные или испарительные воздухоохладители.
к оглавлению ↑

Бытовые

Это маломощные установки, не монтирующиеся внутрь вентиляционных систем, они остаются мобильными и могут охлаждать воздух лишь в помещении, где это требуется. Существует несколько веских причин популярности таких установок:

  • Прибор имеет низкую стоимость.
  • В процессе эксплуатации прибора не выделяется конденсат, поэтому его можно устанавливать в любых помещениях и при этом он не требует наличия трубопровода для отвода влаги.
  • В сравнении с обычными кондиционерами бытовые воздухоохладители потребляют в несколько раз меньше энергии. Это обуславливается простотой конструкции, состоящей из вентилятора и водяного насоса. Остальные части прибора не потребляют электроэнергию.
  • Прибор экологически чист благодаря отсутствию в его системе химических веществ, вместо фреона в качестве хладагента применяют воду.

Система работает благодаря принципу естественного испарения жидкости при контакте с теплыми воздушными массами. Внутри системы располагается помпа, на которую подается жидкость, вода впитывается и благодаря прохождению сквозь нее воздушного потока, создаваемого вентилятором, испаряется. В процесс прохождения воздуха сквозь прибор он не только охлаждается, но и увлажняется. Благодаря наличию нескольких фильтрующих элементов воздух очищается.

Критерии выбора

Многоженство характеристик воздухоохладителей вызывает трудности с поиском необходимого прибора, но если есть необходимость в установке такого прибора, то придется ознакомиться с его параметрами:

  • В первую очередь покупателей волнует производительность прибора. Она зависит от расхода перекаченного воздуха, удельной теплоемкости и разности температур на входе и выходе воздуха в аппарат. Формула для расчета производительности: Q=G*Cp*(Tвх-Твых), где:
    Q – искомый параметр производительности, Вт.
    G – объемный расход перекачиваемого воздуха, м3/час.
    Cp –удельная теплоемкость, кДж/кг*С.
    Tвх и Твых – температура воздушных масс на входе и выходе из прибора соответственно.
  • Еще один важный параметр – это площадь теплообменной поверхности. Она характеризуется площадью соприкосновения охлаждающего элемента и теплого воздуха. От этого параметра зависит скорость передачи холода от теплообменного блока воздушным потокам. Чем выше этот параметр, тем эффективней работает прибор, поэтому для увеличения площади охлаждения производители устанавливают на трубках с хладагентом ребра жесткости, они имеют профилированное строение. От площади соприкосновения охлаждающих элементов с воздухом зависит количество конденсата, образованного на ламелях (ребра на трубках для увеличения площади охлаждающей поверхности). Чем выше этот параметр, тем меньше образуется конденсата на ламелях.
  • Объемный расход воздуха влияет на производительность и зависит от мощности вентиляторов в установке.

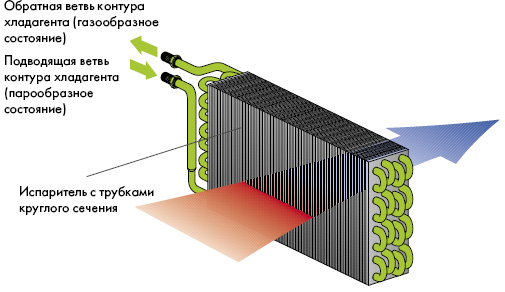

Как работает воздухоохладитель

-Важно- Проблема выбора правильной модели решается путем расчета воздухоохладителя. Его должны выполнять профессионалы, они смогут подобрать оптимальную мощность и типы приборов, разработают план по установке охлаждающей системы и проследят за правильностью выполнения работ.

к оглавлению ↑

Монтаж

В каталоге воздухоохладителей представлено большое количество моделей, выбирать их необходимо в соответствии с требованиями площадки, на которой будет установлен прибор.

После тщательного выбора и покупки прибора его необходимо правильно установить.

Холодильные воздухоохладители устанавливаются на заранее подготовленных площадках в соответствии с некоторыми нормами их установки. К каждому прибору прилагается схема установки. На площадке можно лишь менять незначительные параметры, заранее указанные в инструкции. Критерии правильного монтажа:

  • Не допускается блокировка воздушного потока.
  • Между стеной и ребрами охлаждающих элементов должно быть расстояние, достаточное для свободного прохода потока воздуха.
  • Под прибором располагается площадка для сбора влаги, выделяемой в процессе использования. Для легкого доступа к подносу под прибором необходимо оставить достаточное пространство.
  • Сбоку необходимо оставить пространство, на 20 см превышающее ширину установки. Этот фактор важен для обеспечения удобства монтажа, ремонта и профилактического обслуживания.

Блоки охлаждения должны быть расположены вдали от сквозняка или источников инфильтрации. Самое удачное место для установки воздухоохладителя – это крыша камеры. В этом случае внутри будет поддерживаться равномерно прохладная температура воздуха.

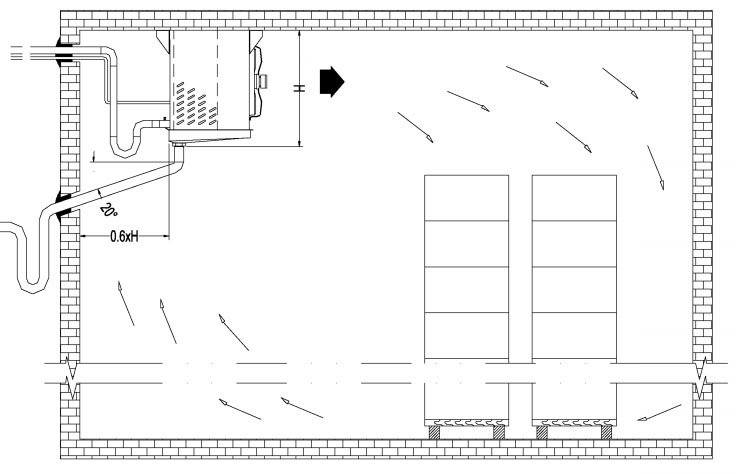

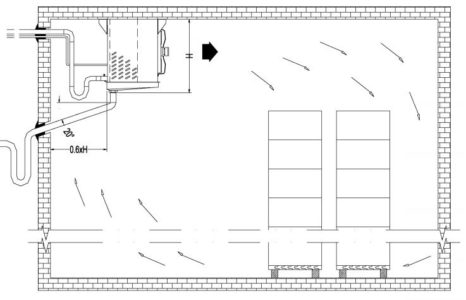

Движение воздушных потоков

Алгоритм установки охлаждающего прибора:

  1. Удалить упаковочные материалы.
  2. Поместить на прибор деревянную структуру.
  3. Поднять прибор к месту закрепления после вынимания деревянной основы.
  4. Закрепить фиксирующие элементы на крыше здания.
  5. Зафиксировать прибор.
  6. Вынуть, опустить и удалить с площадки деревянную часть.

После выполнения работ можно приступать к использованию прибора. Перед первым запуском необходимо еще раз убедиться в правильном выполнении всех мероприятий, связанных с монтажом.
