Установка воздухоохладителя: особенности и этапы выполнения работ

Этапы монтажа воздухоохладителя

Грамотный монтаж воздухоохладителя является залогом безупречной, эффективной и безопасной работы этого устройства.

При установке блока охладителя воздуха в холодильной камере, следует обратить внимание на следующие рекомендации:

  • Выбрать правильное место монтажа. Устройство должно располагаться в месте, где возможно организовать правильную циркуляцию воздуха. Кроме того, при разметке места для установки блока охладителя необходимо учесть, что для эффективной работы устройству потребуется свободное место для свободного прохода воздуха и для открытия поддона сбора конденсата.

    Следует оставить не менее 200 мм свободного места между стеной и блоком охладителя, которое позволит произвести замену, в случае поломки, термостатического клапана.

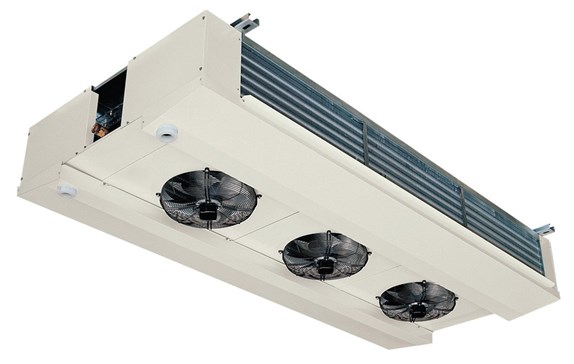

  • Потолочные воздухоохладители крепятся к верхней части холодильной камеры, анкерными болтами посредством заводских креплений, изготовленных на корпусе устройства.Потолочная конструкция воздухоохладителя

    Этот пункт не касается тех установок, которые в связи с большой массой или по своим конструктивным особенностям должны крепиться на раме.

  • Располагая потолочный охладитель воздуха в складском помещении, следует предусмотреть, чтобы воздушный поток проходил вдоль потолочной балки. Если это невозможно, то необходимо опустить блок при помощи подвесов.

    Опуская установку нужно знать, что верхний ярус продукции ни в коем случае не должен быть на одном уровне с корпусом устройства.

  • Нельзя монтировать теплообменники над, или рядом со входом в холодильник. Более влажный воздух из помещения будет попадать в теплообменник, что будет приводить к повышенному обледенению, а значит и к дополнительным затратам на оттайку.

    В промышленных холодильниках с низкими (минусовыми) температурами, пластиковый или металлический дренажный трубопровод необходимо утеплять и обогревать при помощи гибких ТЭНов.

  • Монтаж системы воздухоохладителя должен производиться с учетом массы возможного обледенения. Наиболее безопасным вариантом монтажа блоков охладителей является установка оборудования при помощи системы подвесов с достаточной несущей способностью.

Формула расчета несущей способности системы подвесов выглядит так:

Fmax = ((F+F1+F2)/L) x k

где:
Fmax – максимальная несущая способность системы подвесов.
F – собственная масса аппарата;
F1– вес хладагента;
F2 – дополнительная масса (обледенение, конденсат);
L – количество подвесов;
K – коэффициент запаса;

Особенности монтажа аммиачных воздухоохладителей

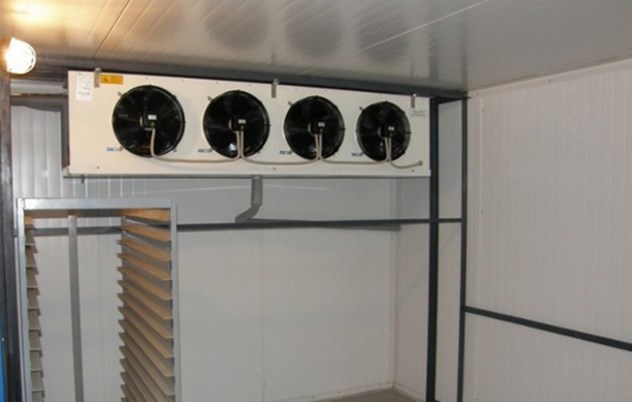

Основной особенностью монтажа устройств, в которых в качестве хладагента выступает аммиак, является запрет на размещение любых вентилей, а также любой другой арматуры (регулирующей, запорной) внутри помещения холодильника. Этот запрет связан с обеспечением безопасности работников и обслуживающего персонала. Воздухоозладитель с аммиаком в качестве хладагента

Аммиак, попавший на кожу человека при протечках, может нанести ожег кожной поверхности, слизистых оболочек, а также нанести более серьезные травмы.

Поддон для сбора конденсата и дренажный трубопровод в аммиачных установках охлаждения, подлежит обязательной теплоизоляции.

Особенности монтажа фреоновых установок

  • Монтаж воздухоохладителя следует выполнять строго горизонтально, не допуская перекоса каких-либо узлов оборудования.
  • Для предотвращения вибраций, при монтаже следует использовать виброизоляторы и виброопоры.
  • Воздухоохладители, как правило, поставляются в полностью собранном состоянии. Холодильный контур теплообменника герметичен и заполнен азотом с избыточным давлением 1-2 Бар.

Если при получении фреонового воздухоохладителя в системе отсутствует давление, то контур разгерметизирован. Такие устройства нельзя водить в эксплуатацию.

  • Стравливание консервирующего давления следует производить непосредственно перед подключением блока охладителя к холодильной системе чтобы исключить попадание влаги и механических включений в контур.

На видео предоставлены последствия протечки фреона из магистрали воздухоохладителя:

Этапы выполнения крепежных работ

  1. Произвести разметку и установку в подготовленных отверстиях монтажных шпилек.
  2. При помощи подъемника (погрузчика) следует поднять установку, используя транспортный поддон.
  3. Произвести крепление устройства, используя предназначенные для этого производителем отверстия и крепежные элементы.
  4. После чего следует равномерно затянуть все гайки, используя динамометрический ключ. При креплении используйте контргайки и гравера для предотвращения ослабления соединения.
  5. После крепления следует снять транспортный поддон и опоры.

Монтаж охладителя воздуха в холодильную камеру, а особенно трубопроводов хладагента, должен осуществлять персонал, имеющий соответственную квалификацию.
