Существующие типы воздухоохладителей: от бытового до промышленного

Какие бывают устройства, охлаждающие воздух?

Воздухоохладители – это теплообменные установки, которые успешно применяются для охлаждения воздуха в холодильных аппаратах, в промышленности и в быту.

Несмотря на многообразие охлаждающей воздушные массы климатической техники, типов воздухоохладителей всего три:

  • Поверхностные или сухие. В таких аппаратах нагретые воздушные массы охлаждаются за счет соприкосновения с теплообменником, в трубах которого кипит фреон или проходит холодная вода. Это наиболее распространенный тип установок, которые имеют только один недостаток: для размораживания наледи на теплообменнике следует периодически использовать источники тепла, например ТЭНы.
  • Контактные или мокрые. В таких установках происходит прямой теплообмен между воздухом и холодной водой, которая предварительно была охлаждена в испарителе. При помощи вентилятора, воздушный поток прогоняется через охлажденную в воде насадку. Конструкция таких устройств также предусматривает использовать форсунки, распыляющие воду (рассол). Такой водяной воздухоохладитель имеет серьезный недостаток, повышенная коррозия металлических частей устройства, за счет обогащения воды кислородом.
  • Смешанные (комбинированные) воздухоохладители. В комбинированных установках, вода охлаждается, орошая фреоновый испаритель, после чего охлаждает проходящую через воду воздушную смесь. Воздушный поток создается при помощи вентиляторов.

Классификация теплообменных установок

В зависимости типа охлаждения хладагента, который используется в представленных выше охладителях, все теплообменные установки делятся на:

  1. Оборудование непосредственного охлаждения.
  2. Устройства с промежуточным хладагентом.

Установки непосредственного охлаждения, или испарительные воздухоохладители, используют принцип кипения фреона в трубах теплообменника. Если в трубах теплообменника в качестве хладоносителя используется вода или водный раствор гликоля (рассол), то такие устройства называются воздухоохладителями с промежуточным хладагентом.

Все воздухохладители делятся на три группы: промышленные, коммерческие и бытовые.

Промышленное теплообменное оборудование

Воздухоохладители промышленные чаще всего бывают поверхностного или сухого типа. Этот тип устройств используется для охлаждения электротехники, такой как электродвигатели, гидро и турбогенераторы и пр.

Промышленные устройства производятся серий: ВО; ВУП; ВОП; ВБ.

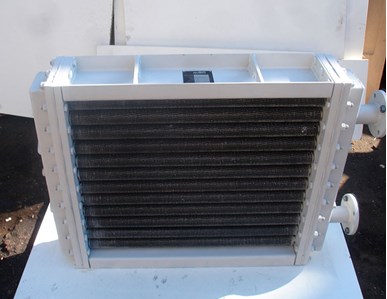

  • ВО – теплообменники этой серии используются на предприятиях, где работает крупное электрооборудование. Принцип действия устройства: холодная вода циркулирует по оребренным трубам теплообменника. Воздушная смесь, поступающая от механизма, соприкасается с поверхностью оребренных труб, охлаждается и вновь возвращается к механизму. Теплообменники этой серии могут выпускаться в двух климатических исполнениях: общий и умеренно-холодный.Теплообменник серии ВО
  • ВУП – это установки, рассчитанные на тепловой поток до 500 кВт. Конструкция этого оборудования выполнена из углеродистой или нержавеющей стали и рассчитана на максимальное охлаждение потока горячего воздуха. В качестве хладагента в этой серии аппаратов используется вода.

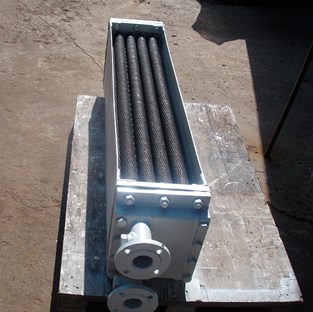

  • ВОП. Оборудование этой серии имеет некоторые конструктивные особенности, благодаря которым охлажденная вода проходит несколько циклов, что дает возможность более эффективно охлаждать воздушную смесь от крупных электрических механизмов.Теплообменник серии ВОП
  • ВБ – это встроенный охладитель, который рассчитан на тепловой поток до 200 кВт.

Коммерческие охладители воздушной смеси


Они применяются для понижения температуры воздушных масс в составе приточной вент. системы, для охлаждения и заморозки продуктов питания в холодильных камерах, для снижения температуры воздуха в торговых центрах и супермаркетах.

В коммерческих воздухоохладителях могут применяться аппараты, использующие в качестве хладагента, как водный раствор гликоля, так и фреон. Они производятся в нескольких исполнениях, в зависимости от способа монтажа:

  • Потолочные воздухоохладители, чаще всего, работают в системе чиллер-фанкойл и используются для охлаждения воздуха в крупных производственных цехах, супермаркетах и пр.
  • В настенном оборудовании, чаще всего применяют фреон, в качестве хладагента и используют для понижения температуры воздуха в холодильных камерах.
  • Напольные охладители воздушных масс – это обычно маломощные бытовые устройства испарительного или смешанного типа, для локального охлаждения небольших бытовых помещений .

Коммерческие охладители, как правило, обладают производительностью от 30 до 500кВт.

Бытовые устройства для охлаждения воздуха

Бытовые или мобильные воздухоохладители воздуха являются прямыми конкурентами сплит-системам. Такая климатическая техника стала в последнее время особенно популярна среди наших соотечественников, и на это есть ряд причин:

  1. Низкая стоимость. Средняя цена бытового воздухоохладителя варьируется в пределах 2500-3000 руб.
  2. Простота в обслуживании и установке. Конструктивные особенности этого устройства исключают выделение конденсата, и соответственно бытовые охладители не требуют дренажного трубопровода.
  3. Низкое энергопотребление. Конструкция этого аппарата предусматривает из всего электрооборудования – водяной насос и вентилятор. В среднем, энергопотребление бытовых охладителей в 7-9 раз ниже, чем у кондиционера.
  4. Экологическая чистота. В таком оборудовании не используется фреон и другие химические вещества. В качестве хладагента в мобильных охладителях воздуха применяется обычная вода.

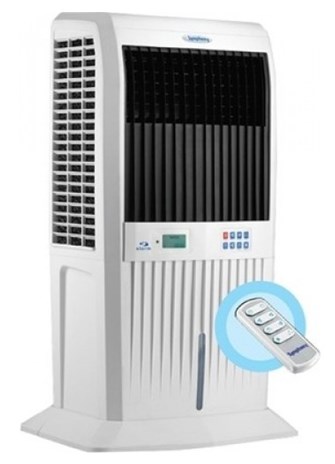

Мобильный охладительПринцип действия мобильных охладителей, основан на естественном испарении воды в потоке теплого воздуха, созданном вентилятором. Помпа, из емкости в корпусе устройства, подает воду на впитывающий фильтр. Вентилятор, создавая воздушную струю, заставляет воду испаряться, а это явление происходит с понижением температуры. Воздух охлаждается, увлажняется, очищается посредством фильтрующего элемента, после чего попадает в помещение.

Совет: если в помещении повышенная влажность, или есть источник сквозняка, то использовать охладитель описанного выше типа не рекомендуется. Лучше использовать кондиционер или фреоновую теплообменную установку.
