Кубические воздухоохладители

Кубический воздухоохладитель

Воздухоохладители бывают нескольких типов. И во многих случаях внимания заслуживает воздухооладитель кубический. В чем же заключаются особенности его конструкции, а также каковы сферы его возможного использования?

Принцип работы

Принцип, по которому работают такие устройства, достаточно прост. Сначала воздух изнутри помещения, где они установлены, попадает на ребристую поверхность коробки испарителя, внутри которого циркулирует специальный хладагент. Затем уже охлажденный воздух разгоняется вентиляторами по помещению. При этом главной конструктивной особенностью именно кубического испарителя можно считать то, что вентиляторы в нем расположены по поперечной оси относительно корпуса, а не по продольной, как, например, в двухпоточных.

Кубический воздухоохладитель

К преимуществам такого вида испарителей можно отнести:

  • Возможность разогнать охлажденный воздух на довольно большие расстояния;
  • Простота монтажа и настройки;
  • Равномерное распределение холодного воздуха по всему объему помещения;
  • А также сравнительно низкая стоимость агрегата.
к оглавлению ↑

Где могут применяться

Сфера использования кубических испарителей достаточно широка. В первую очередь, их монтируют в складских помещениях, где необходимо обеспечить пониженную температуру воздуха внутри больших объемов. Так как струя холодного воздуха может бить достаточно далеко – до 63 метров – то именно такого рода охладительные установки предпочтительнее применять во многих случаях.

Также их монтируют внутри морозильных камер. Гораздо реже – в производственных помещениях, где находятся люди.

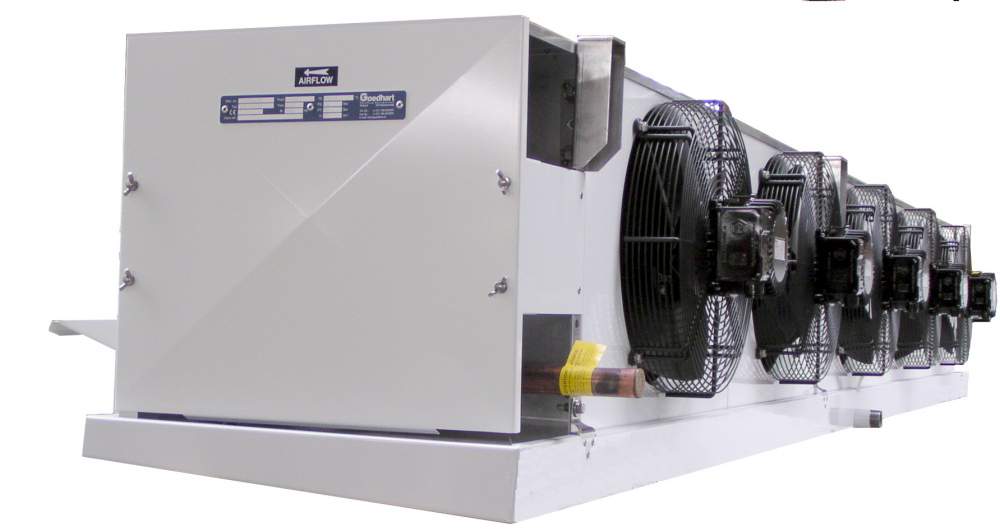

Где применяют кубический воздухоохладитель

Кубические охладители могут быть установлены там, где по тем или иным причинам невозможно произвести монтаж кондиционерной установки. Ведь охладители не требуют вывода наружу внешнего блока системы. Упрощенный монтаж и экономичность, несомненно, являются дополнительным преимуществом охладителей.

Совет: при выборе охладителя прежде всего необходимо ориентироваться на объем помещения, внутри которого требуется охладить воздух. От этого напрямую будет зависеть выбор мощности устройства.

к оглавлению ↑

Особенности монтажа

При монтаже охладителя необходимо соблюдать некоторые требования. Они позволят обеспечить должный уровень безопасности, а также повысят эффективность работы установки.

Прежде всего, следует определиться с местом установки охладителя. Лучше всего, если он будет смонтирован прямо на потолке морозильной камеры либо складского помещения. Таким образом, не будет перекрываться проезд или проход внутри. А также именно такая схема обеспечит самое эффективное охлаждение – благодаря вынужденной конвекции воздушных масс.

Если планируется установить несколько охладителей, то нужно проследить за тем, чтобы каждый из них чуть-чуть перекрывал зону действия своего соседа. Так можно будет на достаточно большой площади обойтись меньшим количеством устройств.

Нужно будет проследить, чтобы охлажденный воздух не перекрывался какими-либо объектами инфраструктуры помещения или морозильной камеры. В противном случае не будет обеспечиваться правильная циркуляция воздушных масс.


Между стеной и передней частью ребер охладителя должно оставаться достаточно свободного места. Также нужно оставлять достаточно свободного пространства по бокам – для улучшенного доступа к устройству в целях его обслуживания. Таким образом, оптимальным вариантом можно считать монтаж охладителя по центру стены в помещении либо на потолке. Не рекомендуется производить монтаж в углу помещения.

Также не стоит располагать охладитель в непосредственной близости от входной двери. Если не соблюсти это требование, то будет нарушен теплообмен – и в результате устройства будет вынуждено работать на повышенных оборотах, что приведет к скорому его износу или даже выходу из строя.

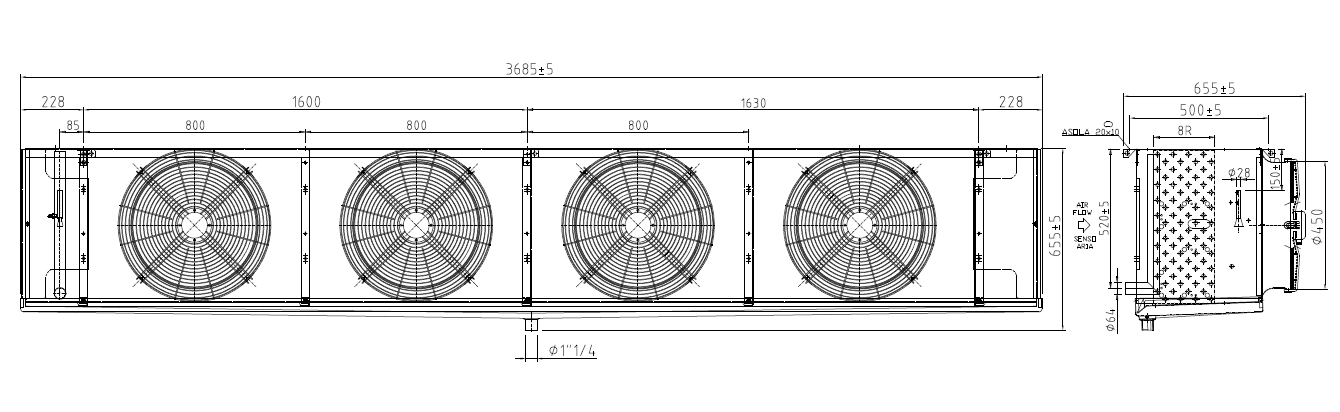

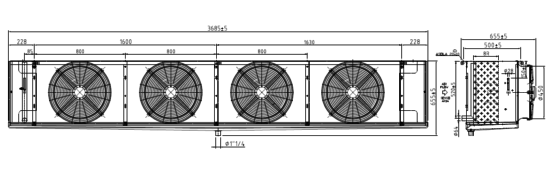

Как установить охладитель, чертеж

Порядок монтажа выглядит примерно так:

  1. Убрать упаковочную коробку и снять защитную пленку с устройства;
  2. Поместить деревянную структуру на охладитель и укрепить его, но осторожно – чтобы не повредить поддон;
  3. Повернуть устройство, извлечь деревянное основание и поднять его;
  4. Поместить охладитель на монтируемую плоскость и зафиксировать максимально прочно. Внимательно следить за отсутствием люфтов на крепежных элементах;
  5. Опустить деревянное основание и еще раз проверить надежность монтажа.

На заключительном этапе проводится пробный запуск охладителя. Если все прошло успешно – можно считать, что устройство готово к постоянной эксплуатации.

к оглавлению ↑

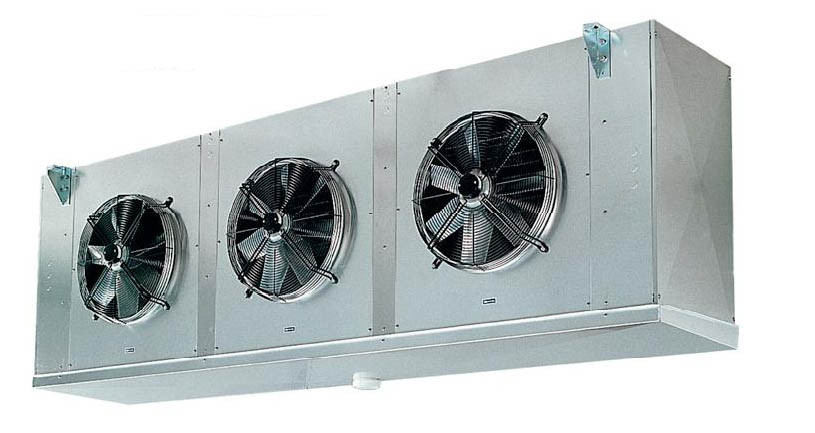

Некоторые модели охладителей кубического типа

На рынке сегодня не наблюдается недостатка в выборе самых разных кубических воздухоохладителей. Вот лишь некоторые из моделей, которые заслуживают внимания.

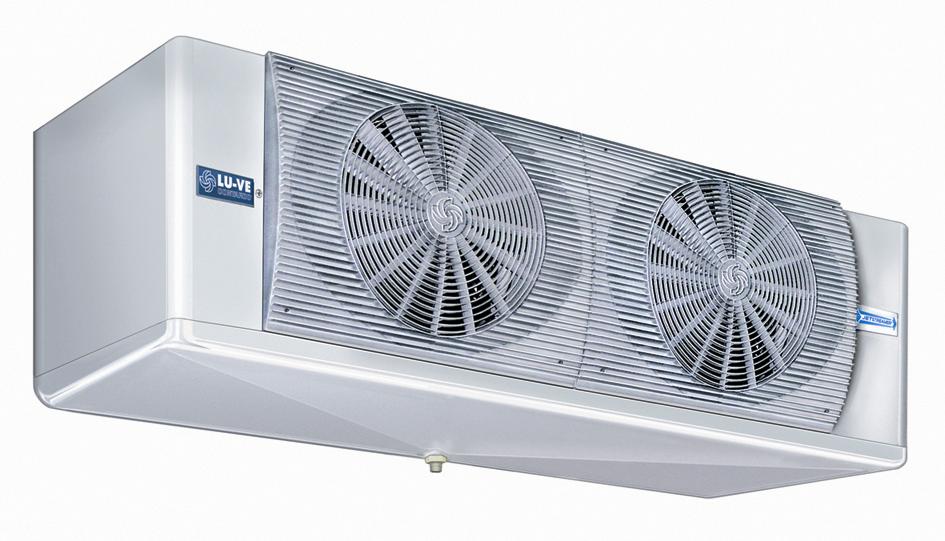

  • Воздушные охладители Lu ve. Эти итальянские устройства пользуются довольно неплохим спросом на российском рынке. Вся продукция сертифицирована в обязательном порядке. Устройства подходят для систем кондиционирования и охлаждения внутри складских помещений, баров и т. д. Могут быть установлены даже в небольших помещениях. К преимуществам данной продукции можно отнести, в частности, пониженное энергопотребление, организация эффективного теплообмена, пониженная шумность и возможность гибко регулировать мощность установки. Впрочем, оборудование этой компании вряд ли подойдет для использования в промышленных масштабах.
  • Охладители Alfa laval. Хотя главное производство находится в Швеции, заводы-изготовители установлены по всему миру. В том числе, и в России. Производится охладительное оборудования для многоцелевого применения. Особенной популярностью пользуется воздухоохладитель кубический alfa laval acs 503c. Во многих смыслах, именно его можно считать оптимальным выбором в плане удачного сочетания «цена – качество».

Охладитель Eco

Можно также обратить внимание на установки от итальянской компании Eco. Как правило, охладители этой фирмы монтируются на витрины, внутри морозильных камер. Фирма предлагает потребителю обширный модельный ряд, так что можно будет всегда подыскать себе именно ту модель, которая наиболее оптимально подойдет для нужд потребителя.
