Канальный увлажнитель воздуха: применение и конструктивные особенности

Выбираем канальный увлажнитель воздуха

Канальный увлажнитель воздуха – это особый вид климатической техники, предназначенный для поддержания влажностных характеристик воздуха в больших помещениях. Монтируются эти устройства в воздуховоды приточно-вытяжной вентиляционной системы, системы воздушного отопления или центрального кондиционирования дома. Характеризуются канальные увлажнители большой производительностью, простотой в эксплуатации и управлении.

Основные типы канальной климатической техники

На сегодняшний день существует три основных типа канальных увлажнителей:

  • Адиабатические канальные увлажнители воздуха, работа которых основана на испарении водяного тумана, в приточном воздушном потоке. В качестве генератора водяного мелкодисперсного аэрозоля может выступать ультразвуковой излучатель, форсунка, атомайзер.
  • Паровые устройства, увлажняющие воздух, предназначены для распределения «сухого пара» в воздушные каналы от центральной системы пароснабжения.
  • Сотовые увлажнители, работающие по принципу поверхностного испарения влаги с увлажненного материала, при помощи воздушного потока.

Каждый тип канальных увлажнителей воздуха для систем вентиляции эффективно справляется с поставленной задачей, имеет свои достоинства и недостатки и используется в определенных условиях.

к оглавлению ↑

Паровой канальный увлажнитель

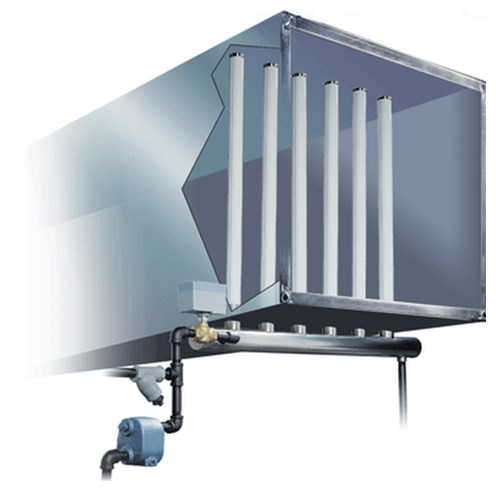

Пар от центральной системы пароснабжения подается по системе подводящих трубок к фильтру, проходит через паровой клапан с электрическим или пневматическим приводом, после чего поступает в питающую трубку, а через нее к распределительным коллекторам, которые монтируются непосредственно в приточный вентиляционный канал. В итоге, воздух обогащается водяными парами, в результате чего увеличивается его влажность. Увлажненный воздушный поток поступает из воздуховодов непосредственно в помещение.Устройство парового увлажнения

Кроме того, некоторые модели оснащаются системой каплеулавливания, которая возвращает воду в коллектор для повторного использования. Благодаря такому приспособлению, резко снижается расход воды в устройствах парового увлажнения.

В некоторых моделях таких увлажнителей используется высокотехнологичное изоляционное покрытие коллекторов, благодаря чему снижается образование конденсата при прохождении пара, температурой около 120 С° через коллекторы.

к оглавлению ↑

Ультразвуковой увлажнитель


Принцип работы этого представителя климатической техники достаточно прост: генератор водяного тумана монтируется непосредственно в приточном воздуховоде вентиляционной системы. Вокруг распылителя (излучателя) формируется облако водяного мелкодисперсного аэрозоля, которое движется вдоль воздуховода, под действием потока воздуха, до полного в нем испарения. В помещение попадает воздух, с повышенным уровнем влажности. Увлажнитель воздуха канальный ультразвуковой создает мельчайший водяной аэрозоль, который испаряется полностью в воздушном потоке, не образовывая конденсата на стенках воздуховода.

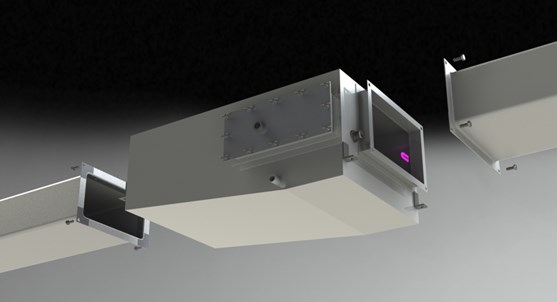

Ультразвуковое увлажнениеУстройство состоит из высококачественного корпуса, выполненного из устойчивой к коррозии стали, генератора водяной аэрозоли, системы питания, и модуля управления. В корпусе смонтирован бак запаса воды, в который устанавливается излучатель водяного тумана, и камера непосредственного увлажнения воздушного потока. В ней, обычно, предусмотрено наличие поддона каплеуловителя. Неиспарившиеся капли воды удаляются ее через специальное отверстие в дренажную систему. Сам излучатель может состоять из нескольких мембран, количество которых зависит от производительности прибора. Устройство интегрируется в воздушный канал посредством фланцевого соединения.

Управление влажностными показателями воздуха осуществляется путем управления излучателями. Как правило, в блок управления ультразвуковым увлажнителем входит узел автоматики, обеспечивающий защиту устройства от отсутствия воды и пр.

Для долговечной работы ультразвуковых устройств, предназначенных для поддержания оптимального уровня влажности, следует использовать воду с низким уровнем минерализации. В случае отсутствия таковой, следует использовать воду, пропущенную через фильтр обратного осмоса.

к оглавлению ↑

Сотовый увлажнитель

Одним из наиболее простых и «естественных» приборов для повышения уровня влажности приточного воздуха являются сотовые или испарительные увлажнители. Принцип работы канального сотового увлажнителя воздуха, как было сказано выше, основан на принципе поверхностного испарения влаги с влажного материала, в качестве которого выступают сменные кассеты.

  • В корпус устройства, выполненного из нержавеющей стали, установлен поддон, который наполняется вожжой из системы центрального водоснабжения.
  • Насос, закачивает воду из поддона и подает ее через распределительную гребенку в блок головок, которые смачивают кассеты из водопоглощающего материала.
  • Та часть воды, которая не была адсорбирована материалом, стекает обратно в поддон.
  • Воздушный поток, проходя через кассеты, испарят влагу с их поверхности, создавая условия для увеличения уровня влажности воздуха.
  • При испарении влаги происходит снижение температуры материала кассет, что дает возможность использовать сотовый увлажнитель в качестве системы кондиционирования воздуха в летний период.

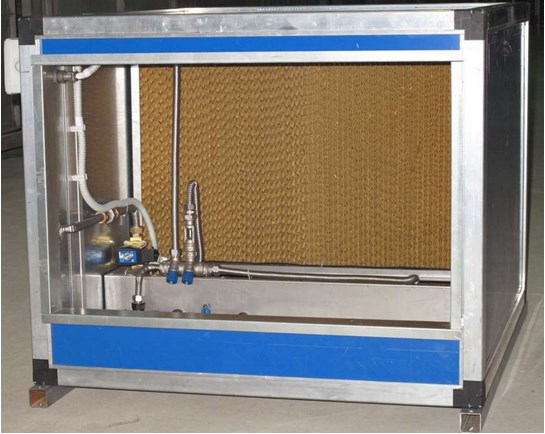

Испарительный увлажнительУровень воды в поддоне устройства обычно контролируется поплавковым или герконовым датчиком. Для нормализации снижения солей в воде в конструкции большинства таких приборов предусмотрен сброс отработанной воды в дренаж.

к оглавлению ↑

Популярные производители климатической техники

На сегодняшний день производителей увлажнителей канального типа можно пересчитать, как говориться, по пальцам.

  • Наиболее популярным ультразвуковым устройством для повышения влажности воздуха у наших соотечественников является прибор из серии UltraSonic, выпущенный компанией Aquair. Производитель разрабатывает и производит канальные увлажнители на заводах в Италии и Китае. Сегодня запущено производство этих устройств и в России.
  • Очень популярны у наших потребителей, сотовые испарители, от производственно-инжиниринговой компании CYCLONE. Модель Cyclone HCUC выпущенная этой компанией имеет массу преимуществ перед своими иностранными конкурентами: легко монтируется, идеально подходит для наборных систем вентиляции, потребляет малую мощность и практически не требует обслуживания.
  • Итальянская компания Carel производит и поставляет на российский рынок популярные в Европе, паровые канальные увлажнители. Чаще всего, нашими соотечественниками используется продукция компании в камерах хранения овощей и фруктов, вин, сыров, в общем, там, где уровень влажности воздуха играет ключевую роль в достижении качества продукции.
