Описание систем рекуперации паров нефтепродуктов

Системы рекуперации используются для забора и возвращения паров нефтепродуктов и устанавливаются на различных объектах: морских терминалах, АЗС, наливных эстакадах, магистральных трубопроводах, а также в качестве связующего звена при обвязке резервуаров. Оборудование позволяет создавать условия на объекте, соответствующие санитарным и экологическим нормам и увеличивать рентабельность за счет повторной реализации.

Основное назначение и преимущества

Применение установок рекуперации паров нефтепродуктов позволяет решать следующие задачи:

  • снижаются энергетические затраты;
  • увеличивается в целом срок службы УРП;
  • уменьшается срок окупаемости;
  • показатели экологической чистоты соответствуют всем требованиям.

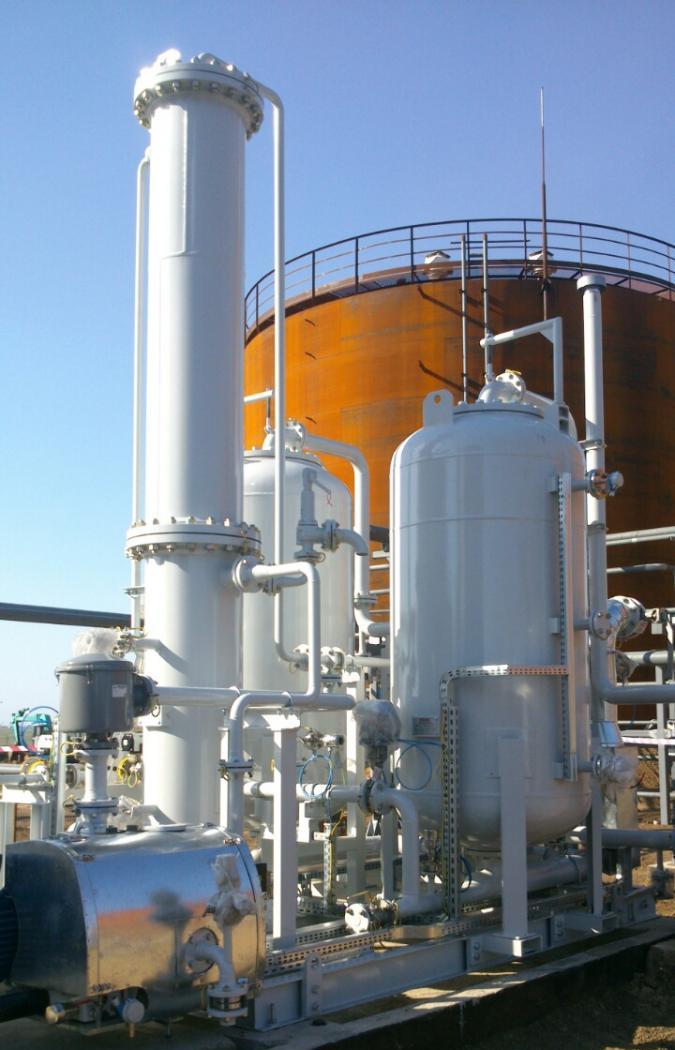

Система рекуперации паров нефтепродуктов

Если рассматривать для примера, то в большинстве случае все расходы на создание проекта, монтаж, производство и обслуживание окупаются в течение полутора лет и после этого времени владелец получает прибыль.

Установки рекуперации пара (УРП) предназначены для улавливания паров бутана, пропана, меркаптана, олефины и других легких углеводородов, кроме метана. При применении оборудования:

  • углеводороды превращаются в жидкую фазу, что позволяет ценные фракции паров использовать повторно;
  • снижается концентрация взрывоопасных веществ на участке налива нефтепродуктов;
  • происходит минимальное выделение вредных токсинов в окружающую среду.

Современное оборудование от европейских производителей, работающее на основе сухой технологии, за счет высоких эксплуатационных качеств обладает следующими преимуществами:

  • минимальные расходы на обслуживание;
  • высокий уровень безопасности и длительный срок службы;
  • десорбция происходит с использованием вакуумных насосов;
  • минимальное потребление электрической энергии;
  • установка рекуперации пара при наливе ЖД и автодорожных цистерн способны обрабатывать в пределах 20-10000 м3/час – в зависимости от исходной мощности.
к оглавлению ↑

Принцип действия установок рекуперации пара

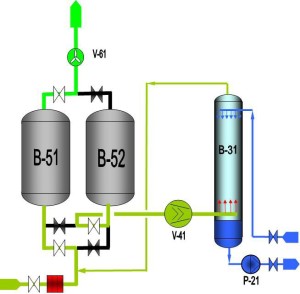

Принципиальная схема установки

В наливной цистерне присутствует в воздушных потоках смесь углеродов, которая начинает вытесняться в момент заливания нефтяных продуктов. По специальному трубопроводу по входной линии происходит поступление воздуха. В стандартную комплектацию входит вентиляционная система, обеспечивающая принудительное движение потоков и создающая разряд в паропроводе.

Технология улавливания основана на применении для адсорбции активированного угля и десорбции за счет вакуума. Дальнейшая абсорбция происходит жидким абсорбентом. В зависимости от конструкции в устройство могут входить от двух адсорбентов, что позволяет организовать беспрерывное функционирование. При работе 1-ого адсорбера 2-ой стоит в режиме регенерации.

Важно! Разработать эффективный проект и рассчитать правильно мощность установок рекуперации паров бензина на АЗС под силу только специалистам высокого уровня и при выборе компании стоит обратить внимание на наличие лицензий и разрешительных документов.

Активированный уголь, в момент рекуперации паров насыщается углеводородом, а после происходит регенерация путем создаваемого разряда с использованием насоса. Для снятия вакуума в адсорбер выполняется подача чистого воздуха. Оборудование включает в устройство датчик контроля газов на выходе, за счет чего отслеживается степень насыщения адсорбента. Выброс воздушных потоков, прошедших предварительную фильтрацию, происходит в атмосферу.


При наличии увеличенной концентрации углеводорода пары с использованием насосов направляются в колонну абсорбции, где и происходит прямой контакт с абсорбентом, в качестве которого может выступать дизельное топливо, бензин и другие нефтепродукты. После поглощения выполняется автоматическое откачивание в резервуар.

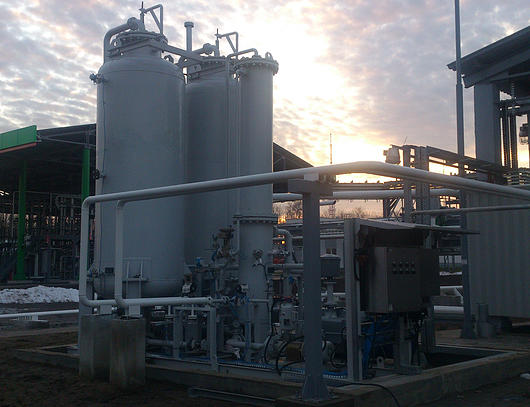

Установка рекуперации паров бензина на АЗС

Все установки рекуперации паров бензина на АЗС работают в автоматическом, ручном или беспрерывном режиме, за счет чего максимально эффективно оптимизируются все рабочие процессы. При необходимости управление насосами и запорно-регулирующей арматуры переводится на оператора.

к оглавлению ↑

Безопасность систем рекуперации паров

Высокий уровень безопасности эксплуатации оборудования обеспечивается следующими характеристиками:

  • в устройство входят чувствительные датчик давления и температуры;
  • при производстве соблюдаются все ТУ;
  • датчики концентрации при достижении критических отметок подают сигнал оператору;
  • в современные системы включают многоуровневую защиту рабочих параметров, что минимизирует влияния человеческого фактора.

Качественные показатели установки рекуперации пара обязательно подтверждаются следующими документами: заключением ВНИИПО и промышленно-инженерным нефтехимической компании, а также заключением МГУ инженерной экологии.

к оглавлению ↑

Технология изготовления и особенности монтажа

Производственный процесс установок рекуперации паров нефтепродуктов предполагает 100% входной контроль за качеством применяемых комплектующих элементов: от регулирующей арматуры до технического изделия. Стоит отметить упрощенный монтаж, так как на место установки все оборудование транспортируется в открытых законченных блоках.

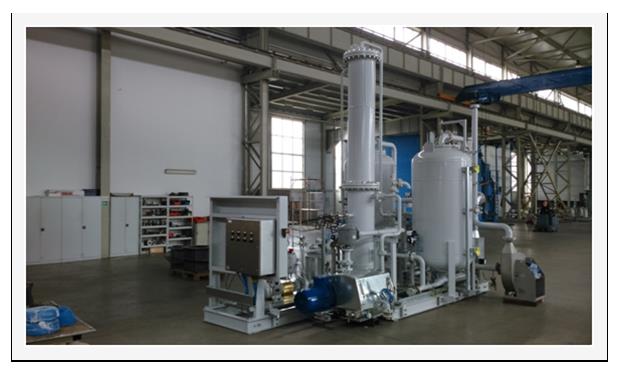

Установка рекуперации паров

Трубопровод устанавливается на раму на территории завода, что тоже положительно сказывается на скорости сборки. Все испытания на предмет качества герметизации соединений и обвязки выполняются на производстве. Проверяются также вакуумные насосы, электро- и пневмоприводные системы, арматура и другие важные элементы.

Большинство производственных компаний по продаже систем рекуперации паров оказывают услуги по установке и рамной сборки. Перед началом монтажных работ проверяется соответствие размеров фундамента. После завершения монтажа вся конструкция еще раз проверяется на наличие механических повреждений и качество всех соединительных элементов. На завершающем этапе выполняются испытания.

В заключение можно сказать, что применение установки рекуперации паров нефтепродуктов позволяет не только снижать негативное воздействие на окружающую среду, но и в целом повышать рентабельность бизнеса!
