Как сконструировать рекуператор своими руками?

Рекуператор для дома

Проектируя приточно-вытяжную воздухозаборную систему важно понимать, что если не установить специальный подогреватель, помещение будет быстро остывать, особенно в осенне-зимний период. Отличным решением этой задачи является рекуператор, представляющий собой устройство, использующее тепло удаляемого воздуха для нагрева поступающего.

Несмотря на то, что сегодня достаточно много таких механизмов имеется в продаже, многих интересует вопрос – возможно ли сделать рекуператор воздуха своими руками? Оказывается, это вполне реально, поскольку все составные части можно приобрести в свободной продаже или же найти у себя дома.

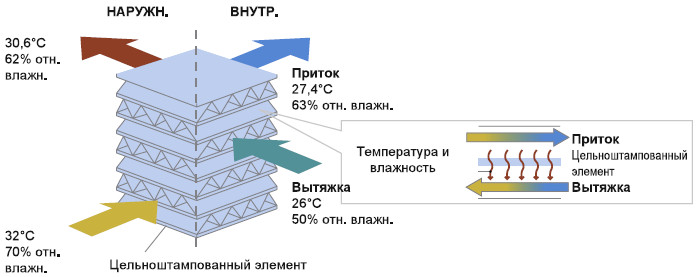

Схема устройства рекуператора, а также используемые материалы

Для правильного изготовления рекуператора своими руками важно обратить особое внимание на теплообменник, который должен быть пластинчатого типа – так как он поможет сохранить до 65% тепла. Рекуператор воздуха сделать своими руками вполне под силу каждому, кто дружит со слесарным инструментом, поскольку для выполнения этой работы понадобятся молоток, плоскогубцы, ножовка по металлу, угловая шлиф машинка (болгарка), рулетка, уголок и дрель.

Движение воздушных потоков в теплообменникеОчень важно изначально правильно начертить проект будущего устройства, после чего точно определить размеры всех необходимых деталей. Только после этого можно приступить к поиску нужного материала, а также непосредственному конструированию системы.

Нам понадобятся следующие материалы:

  • Текстолит
  • Кровельная оцинковка или любой другой материал плоского типа
  • Пластиковые фланцы с наконечниками, соответствующие по диаметру с сечением труб воздуховода
  • Деревянный брус для закрепления металлической основы в коробе
  • Герметик
  • Утеплитель
  • Силикон


Основные этапы работ

  1. Из металлического листа (вместо него можно использовать короб из МДФ) изготавливается небольшой ящик, стенки которого изнутри утепляются стекловолокном или пенопластом, толщиной не менее 50 мм. В коробе выполняются отверстия для входящего и исходящего патрубков холодного и теплого воздуха.
  2. Листы металла для теплообменника в сбореИз остатков жести или другого металлического материала нарезаются прямоугольные пластины 300х200 мм, после чего они устанавливаются параллельно друг другу. При этом в качестве заполнения и несущих элементов здесь используется техническая пробка.
  3. Данная конструкция помещается внутрь короба, все ненужные отверстия и щели герметично заделываются силиконом, готовый рекуператор устанавливается на предназначенное для него место, все подающие и заборные воздуховоды присоединяются к своим патрубкам.

Существуют и готовые рекуператоры, которые можно свободно купить на рынке или в специализированных магазинах. Единственное, их стоимость достаточно большая, что и вынуждает многих самостоятельно заниматься изготовлением.

Можно сказать, что рекуператор для частного дома своими руками может сделать каждый при подходящих инструментах и материалах. Польза от рекуператора действительно большая, поскольку он гарантированно экономит денежные средства хозяина на отоплении, сберегая каждый джоуль тепла. Многочисленные отзывы тех людей, кто уже установил такую систему принудительного вентилирования с подогревом, свидетельствуют о том, что такая система действительно работает и приносит пользу.
