Как сделать правильный выбор среди различных видов рекуператоров

Фото: Правильный выбор рекуператора - залог тепла и комфорта в доме.

При эксплуатации вентиляционных установок в жилых домах или производственных помещениях в целях экономии затрачиваемых средств необходимо еще на этапах проектирования предусматривать установку энергосберегающего оборудования, называемого приточно-вытяжными вентиляционными системами с применением процессов рекуперации тепловой энергии.

Само устройство под названием «рекуператор» является определенным видом теплообменника, состоящего из двойных стенок, пропускающих, как холодный приточный, так и вытяжной теплый воздух. К основным характеристикам рекуператоров относят его коэффициент полезного действия, который в большинстве случаев зависит от некоторых важных параметров:

  • металлического состава конструкции теплообменника;
  • общей площади соприкосновения с воздушными потоками;
  • соотношения объема проходимых воздушных масс (приточных к вытяжным).

В общем, различия между вентиляционными теплообменниками определяются также и многими другими факторами, которые входят в конкретные виды рекуператоров.

Видовая классификация рекуператоров

Воздушные рекуператоры довольно часто оснащаются не только теплообменником, но и двумя вентиляторами для отдельного отвода чистого и отработанного воздуха. Помимо этого, в данные устройства могут включаться различные технические приспособления в целях повышения качества подаваемого воздуха. Исходя из этого, теплообменники классифицируют по используемому теплоносителю, конструкции или схеме движения теплоносителей на следующие типы:

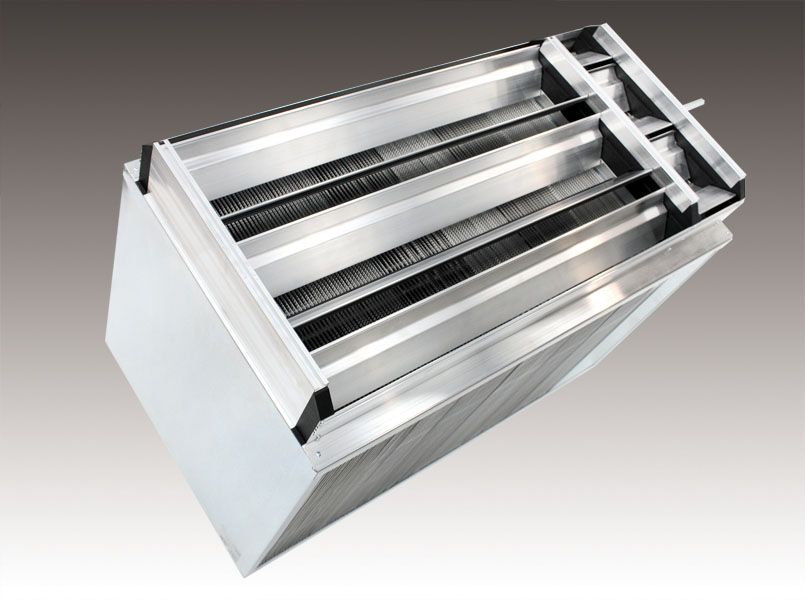

    1. Фото: Установка типа "воздух - воздух"Пластинчатый рекуператор (еще называемые перекрестно-точечные) – является самым популярным видом теплообменников благодаря своей компактной конструктивной простоте, относительно небольшой стоимости и надежности. Данный тип оборудования состоит из набора кассет, разделенных каналами приточных и вытяжных воздушных потоков, выполненных из оцинкованного металла. КПД данных устройств может достигать в среднем до 70%. Пластинчатые рекуператоры воздуха не имеют подвижных или вибрирующих частей и не нуждаются в использовании электрической энергии. К основным достоинствам подобных вентиляционных установок относят:
      • повышенную эффективность (уровень производительности);
      • отсутствие потребителей электрической энергии;
      • удобный и простой монтаж;
      • бесшумность работы.

      Основной их недостаток заключается в возможном обмерзании теплообменника в результате образования на пластинах излишнего конденсата. Для максимального устранения данного недостатка, бытовой рекуператор оборудуется отводами для сбора конденсатной жидкости (конденсатосборниками). Исключение составляют лишь целлюлозные теплообменники.

      Пластинчатый рекуператор, принцип работы которого достаточно удобен и прост, и основан на пересечении без смешивания в теплообменнике двух потоков воздушных масс (приточных и вытяжных) обладает достаточной эффективностью за счет показателя КПД, измеряющегося в процентном соотношении, и может соответствовать следующим значениям:

      • 45-78% — при применении пластиковых либо металлических теплообменников;
      • 60-92% — при использовании пластинчатых рекуператоров с наличием целлюлозного гигроскопического теплообменника.

      Рекуператор канальный пластинчатый может применяться в помещениях, где предъявляются высокие требования и нормы к чистоте поступающего воздуха. Для устройства вентиляционной системы можно приобрести как готовое устройство, так и изготовить пластинчатый рекуператор самостоятельно.

      На основе пластинчатых приточно-вытяжных установок существует также мембранный рекуператор, позволяющий совершать одновременно влаго- и теплообмен в целях устранения необходимости создавать дополнительную дренажную систему для вывода избыточного конденсата. Мембранные пластины имеют избирательную проницаемость, в связи, с чем пропускают молекулы воды и задерживают молекулы газов.

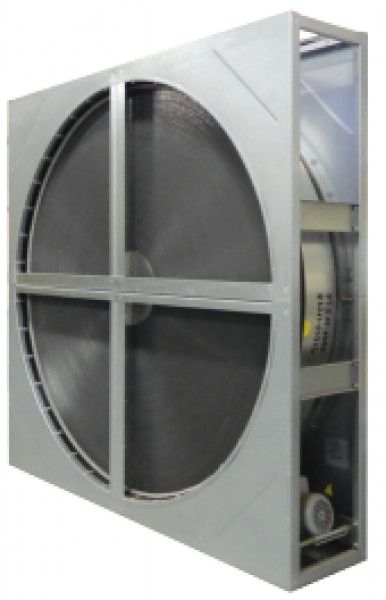

  1. Фото: У данного типа рекуператоров КПД может достигать 80%Роторный рекуператор, принцип работы которого основан на вращении роторного теплообменника с определенной и постоянной скоростью представляет собой конструкцию цилиндрической формы, внутри которой плотно располагаются слои из гофрированного металла. Встроенный барабан, совершая вращательные движения, изначально пропускает нагретый воздух, после чего приточный холодный. В итоге поступательно охлаждаются или нагреваются гофрированные слои и холодному воздушному потоку передается часть тепла. Подобные вентиляционные установки обладают рядом преимуществ, среди которых выделяют:
    • частичное возвращение влаги (отсутствует необходимость в использовании увлажнителя);
    • возможность регулирования скорости вращения роторов;
    • компактность конструкции и монтажа.

    Наряду с достоинствами роторные теплообменники имеют существенные недостатки – требуют использования электроэнергии, установку дополнительных фильтрующих компонентов и имеют подвижные элементы.

    КПД роторного рекуператора может составлять 60-85%, поэтому их используют в системах, характеризующихся большими расходами воздуха.

  2. Фото: Гликолевый контур, состоящий из блока рекуператоровГликолевый рекуператор – один из представителей установок с промежуточными теплоносителями, который позволяет соединять две отдельные вентиляционные системы. Данное оборудование идеально подходит для осуществления модернизации уже действующих вентиляционных систем, работающих отдельно друг от друга.Гликолевый рекуператор, принцип работы которого основывается на установке нагревательного теплообменника с подачей в него антифриза (циркуляции водно-гликолевого раствора), зачастую рассчитывается индивидуально. К базовым характеристикам таких установок относят:
    • возможность регулировки системы с помощью встроенной автоматики и скорости циркуляции теплоносителя;
    • эксплуатация установки при минусовых температурах без необходимости проведения разморозки;
    • подсоединение нескольких притоков и одной вытяжки или наоборот;
    • отсутствие подвижных частей;
    • промежуток между вытяжкой и притоком может доходить до 800м.

    Главный недостаток – низкая эффективность работы – 45-60%.

  3. Рекуператор водяной – разновидность воздушных рекуператоров, используемых в приточных и вытяжных системах. Механизм действия такого устройства обусловлен в переносе тепла посредством воды. В данном случае теплообменники могут размещаться на удаленном расстоянии при помощи теплоизолированных трубопроводов. Это обстоятельство и является основной целью применения – соединение вентиляционных магистралей. Используются водяные рекуператоры довольно редко из-за низких значений КПД и необходимостью в проведении частого технического обслуживания.

Основные критерии выбора рекуператоров

При подборе подходящего и оптимального по эффективности рекуператора необходимо придерживаться следующими критериями:

  • уровень рекуперации (энергосбережения) – в зависимости от изготовителя и модели такой параметр должен быть в пределах 40-85%;
  • санитарные и гигиенические показатели – наличие возможности контроля степени очистки и качества поступающего воздуха;
  • энергетическая эффективность – значение потребления энергии;
  • эксплуатационные характеристики – общая продолжительность срока службы, пригодность оборудования к выполнению ремонтных работ, потребность в минимальном сервисном обслуживании;
  • адекватная стоимость.

Учитывая все эти показатели, выбрать наиболее качественные и эффективные по производительности виды рекуператоров, не составит большой сложности для желающих, как создать, так и усовершенствовать действующую вентиляционную систему.
