Гликолевый рекуператор: назначение и сфера применения устройства

Устройство гликолевого рекуператора, технические характеристики

Гликолевый рекуператор является, утилизирующим тепловую энергию устройством, посредством циркуляции незамерзающей жидкости (антифриза) в замкнутом контуре теплообменников.

В приборах этого типа используется этиленгликолевый теплоноситель или раствор пропиленгликоля в воде, в соотношении 30/50; 40/50 или 50/50. Этот раствор обладает высокими эксплуатационными характеристиками, а именно:

  • Не замерзает при минусовых температурах, что дает возможность использовать рекуператор даже в условиях с достаточно низкими температурными показателями.
  • Высокая теплоемкость раствора позволяет использовать устройство для максимальной утилизации тепловой энергии.

Конструктивные особенности

Данный прибор представляет собой два теплообменника (бойлера)соединенных между собой замкнутым контуром, с непрерывно циркулирующим в нем водно-гликолевым раствором. Благодаря замкнутому контуру исключается передача загрязнений и запахов от одного воздушного потока, второму. Вытяжной бойлер устанавливается в соответствующий вентиляционный канал, по которому проходит нагретый воздушный поток, а приточный монтируется в вентиляционных канал, по которым в помещение поступает холодный воздух.

к оглавлению ↑

Принцип действия

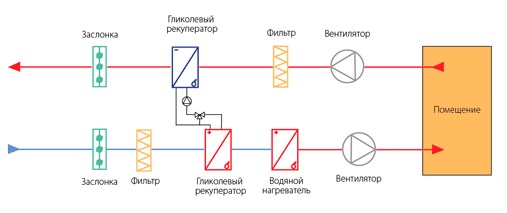

В этом разделе будет рассмотрен более подробно гликолевый рекуператор, принцип работы которого чем-то схож с работой обычного кондиционера. В зимний период один бойлер забирает из исходящего потока воздуха вытяжной вент системы тепловую энергию, и с помощью водно-гликолевого теплоносителя перемещает ее в приточный теплообменник. Именно во втором бойлере антифриз отдает накопленное тепло приточному воздуху, обогревая его. Летом, действие теплообменников этого устройства прямо противоположное, поэтому используя оборудование данного типа можно сэкономить не только на отоплении, но и на кондиционировании воздуха.Схема рекуператора

В холодное время года, бойлер, устанавливаемый в вытяжной вентиляционный канал, может подвергаться воздействию конденсата и как следствие – обледенению. Именно поэтому он оборудован емкостью с гидрозатвором для сбора и отвода конденсата. Кроме этого, для предотвращения попадания в воздушный поток влаги, за теплообменником обычно монтируют каплеуловитель. Для предотвращения загрязнения приточного теплообменника, в вентиляционный канал устанавливают фильтр грубой очистки воздуха.

к оглавлению ↑

Узел обвязки

На первый взгляд, устройство утилизации тепловой энергии посредством промежуточного теплоносителя выглядит достаточно просто: два теплообменника связанных между собой замкнутым контуром в который включен насос для перемещения водно-гликолевого раствора. На самом деле такая схема будет работать, но обеспечивать высокий КПД не будет. Для эффективной утилизации тепла в такой системе нужен грамотно спроектированный узел обвязки гликолевого рекуператора с наличием дополнительного оборудования.

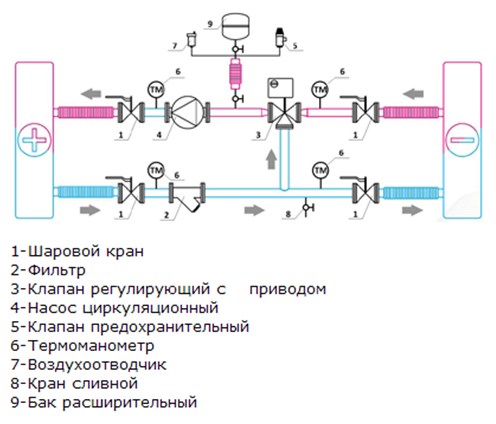

Типовая схема узла обвязки устройств с промежуточным теплоносителем.Узел обвязки

Важно!
Правильно смонтированная обвязка замкнутого контура с теплоносителем позволяет не только значительно повысить КПД гликолевого рекуператора, но и предотвратить его обмерзание в зимний период.

На этом рисунке представлена универсальная схема обвязки гликолевого рекуператора, подходящая для большинства устройств.

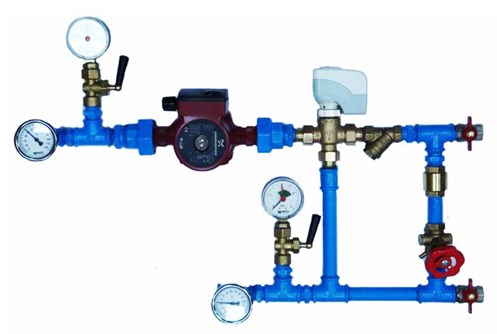

А так она выглядит в смонтированном состоянии.Смонтированный узел обвязки

к оглавлению ↑

 Сфера применения

Гликолевые рекуператоры применяются:

  • В двухконтурных системах вентиляции.
  • На предприятиях, где не перемешивание воздушных потоков является приоритетным.
  • В вентиляционных системах по которым могут транспортироваться взрывоопасные газы.

 Наиболее часто используют данное оборудование на предприятиях, в которых необходимо поддерживать различную температуру в помещениях. Кроме того, использование гликолевого рекуператора позволяет объединить две вентиляционные системы в единое целое, при этом не давая возможности соприкасаться воздушным потокам. Окупаемость таких устройств зависимости от региона, с определенными температурными показателями и интенсивности использования устройства.

к оглавлению ↑

Расчет энергоэффективности устройства данного типа


Для эффективной работы и максимального теплосбережения, как правило, требуется индивидуальный расчет такого оборудования, которым занимаются специализированные компании. Можно рассчитать тепловой КПД и энергоэффективность такого рекуператора самостоятельно, используя методику расчета гликолевых рекуператоров. Для расчета теплового КПД необходимо знать затраты энергии на нагрев или охлаждение приточного воздуха, которые рассчитываются по формуле:

Q = 0,335 х L х (tкон. – tнач.),

  • L расход водуха.
  • t нач. (температура входа воздуха в рекуператоре)
  • tкон. (температура вытяжного воздуха из помещения)
  • 0, 335 это коэффициент, взятый из справочника Климатологии для конкретного региона.

 Для расчета энергоэффективности рекуператора используют формулу:

Е = Q x n

где:
Q– энергетические затраты на нагрев или охлаждение воздушного потока,
n – заявленный производителем КПД рекуператора.

к оглавлению ↑

Достоинства и недостатки

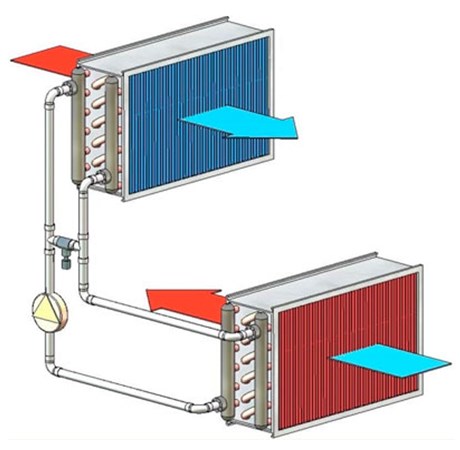

Несмотря на достаточно низкие показатели тепловой эффективности данных приборов, они до сих пор достаточно востребованы и используются для монтажа в функционирующие вентиляционной системы с серьезным «разбросом» по производительности.Преобразование тепла

Кроме того:

  • На один теплообменник можно направить несколько приточных или вытяжных воздушных потоков.
  • Расстояние между теплообменниками может достигать более 500 м.
  • Такую систему можно использовать в зимний период, так как теплоноситель не замерзает.
  • Не смешиваются воздушные потоки из вытяжного и приточного канала.

 Из недостатков можно отметить:

  • Достаточно низкую энергоэффективность (тепловой КПД), которая варьируется от 20 до 50 %.
  • Серьезные затраты на электроэнергию, которая необходима для работы насоса.
  • Обвязка рекуператора насчитывает большое количество контрольно-измерительных устройств и запорной арматуры, которая требует периодического технического обслуживания.

Совет:
Грамотный расчет теплообменников гликолевого рекуператора, позволит вам значительно повысить энергоэффективность устройства. Несмотря на обилие методик для самостоятельного расчета, лучше всего, если этим будут заниматься профессионалы.
