Установка приточной вентиляции в квартире — основные этапы монтажных работ

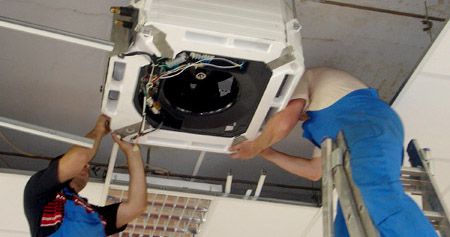

Фото: Монтаж приточной установки

Создать в квартире комфортную обстановку и избавиться от нежелательных запахов сейчас довольно просто. Главное правильно подобрать и установить современную вентиляционную систему.

Сама установка приточной вентиляции в квартире первоначально начинается с создания проекта на основании существующих и действующих технических чертежей, планов и заданий, а также экспликации квартиры. Этап проектирования предполагает обозначение необходимого комплекта оборудования и устройств для дальнейшего обустройства вентиляционной системы приточного типа.

Выбор системы вентиляции, устанавливаемой в квартире

Вентиляция бытовых помещений может иметь совершенно разную комплектацию, состав, конструкцию, а также стоимость, которая колеблется в пределах сотен долларов.

Самыми доступными, дешевыми и простыми из них считаются:

  • оконные клапаны – данная установка приточной вентиляции монтируется в верхнюю часть оконной пластиковой рамы или сразу под ней между отоплением и подоконником и способствует поступлению свежего воздуха в помещения естественным образом. Работают они за счет электричества, и, как правило, не задерживают всевозможные шумы, пыль и загрязнения в жилье. Кроме того, он лишь слегка может подогревать поступающий воздух и только с учетом работающего отопления;
  • приточные вентиляторы – монтируются в специальных отверстиях внешней стены или оконных системах. С учетом наших особенностей климата данные устройства практически не применяются в офисных или жилых помещениях.

Главным недостатком подобного, на первый взгляд, простейшего оборудования является поступление в зимний период времени чересчур холодного воздуха. Во избежание этого в жилье должны поступать воздушные массы с температурой в среднем +18°C.

Поэтому система обязательно должна оснащаться калориферами с автоматической системой управления, регулирующая уровень мощности и защищающая её от излишнего перегревания.

Фото: Водяной калорифер - как способ отопления помещенийПомимо этого, вентиляционная установка должна предусматривать размещение легкосъемных фильтров и хорошей шумоизоляции. Таким стандартам, зачастую отвечают наборные вентиляционные системы, монтируемые из отдельных элементов, частей или компонентов и применяемые для вентилирования жилого пространства площадью в 200-300 м2. Однако подобные системы предполагают наличие отдельного помещения под её размещение и разработку специализированного проектирования и пуско-наладочных работ. Исходя из этого, в современных квартирах с площадью в пределах 50-200 м2 зачастую применяют моноблочные приточные установки, которые представляют собой шумоизоляционные короба (моноблоки), где собираются все составляющие системы вентиляции. Достаточно небольшие размеры, а также малая степень создаваемого шума позволяют размещать данные установки непосредственно в помещениях любого типа, включая даже балконы.

Выбирая приточный клапан, следует учитывать ряд основополагающих параметров:

  • температурный диапазон;
  • размеры и объемы внутреннего блока;
  • производительность (количество пропускаемого воздуха за определенное время);
  • оптимальное число клапанов, которое зависит от площади комнаты.

Стоимость данного вентиляционного устройства национального производства в большинстве случаев колеблется в пределах 1-3 тысяч рублей, а монтаж с участием квалифицированных мастеров профессионального уровня обойдется еще в +50% от общей итоговой суммы. Впрочем, здесь возможно сэкономить и произвести монтаж приточной вентиляции самостоятельно.


Основные этапы монтажа вентиляции приточного типа

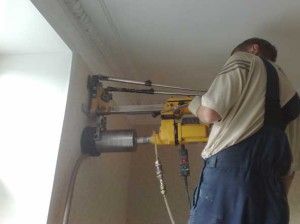

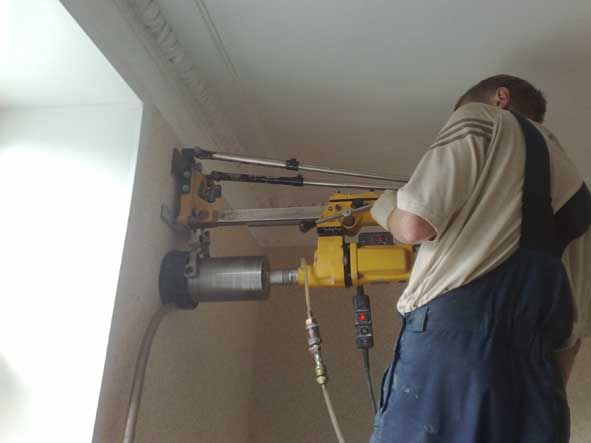

Фото: Бурение отверстий под приточную установкуВ зависимости от выбранной приточной установки этапы её монтажа могут значительно отличаться. Так, при использовании стандартной вентиляционной установки, состоящей из воздухозаборной решетки, клапанов, фильтрующих элементов, нагревателя, системы автоматики и управления, вентиляторов, шумоглушителя и корпуса воздухораспределителя монтажные работы будут включать следующее:

  • определение местонахождения установки (рекомендуется выбирать место вблизи окна);
  • наметить место, где будет проводиться бурение отверстий;
  • осуществление бурения канального отверстия с диаметром в 125мм и более. Его желательно делать с небольшим уклоном к решеткам для исключения попадания в вентиляцию излишней влаги или конденсатной жидкости;
  • замеряется и отрезается воздуховод по толщине стеновой панели;
  • размещение воздуховода, клапаном наружу, таким образом, чтобы основная осевая линия клапана находилась только в вертикальном положении;
  • заполнение строительной пеной (монтажной) получившейся пустоты между стеновой поверхностью и воздуховодом;
  • закрепление корпуса установки к стене при помощи просверленных отверстий и крепежного комплекта;
  • вставка нагревательного элемента и фильтров в приточный канал;
  • соединение разъема нагревателя со специальным гнездом, находящегося во внутреннем корпусе;
  • закрепление решетки в качестве выполнения защитных функций на внешней стене;
  • подключение электропитания.

Приточная вентиляция в квартире своими руками может быть произведена при использовании обычного приточного клапана, состоящего из решетки для забора воздуха (уличный воздухораспределитель), внешней решетки, пластикового воздуховода, теплошумоизолирующего элемента, фильтрующего элемента и декоративного устройства регулирования притока воздуха (устанавливается в помещении). Монтаж данного оборудования осуществляется по следующим этапам:

  • подготовительные работы – в связи с тем, что установка вентиляции будет подсоединяться к общей вентиляционной системе дома, то изначально необходимо убедиться в ее исправности;
  • непосредственный монтаж – наилучшим местом расположения клапана станет расстояние между отопительным радиатором и оконной рамой. После чего просверливается сквозное отверстие по размерам короба вентиляции с уклоном вниз и продевается трубка, обвернутая в специальный изоляционный материал. Далее на внешней стороне стены дома закрепляется корпус вентиляции и её наружные заборные решетки. Воздушный поток будет регулироваться при помощи изменения поворотника заслонки.

Процедура ухода за вентиляцией на основе использования клапана заключается в периодической очистке и промывке фильтров (дважды в год).

Качественная и грамотная установка приточной вентиляции в квартире позволит ее владельцам насладиться чистым и свежим воздухом, а также отсутствием пыли, грязи и различных шумовых эффектов.
