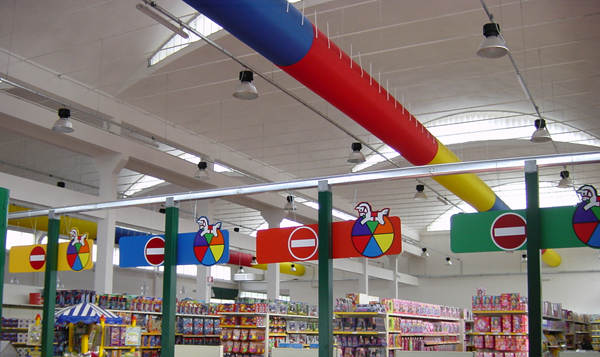

Текстильные воздуховоды и распределение воздушных потоков

Область применения текстильных воздуховодов

Сегодня трудно себе представить любую систему, будь то вентиляция или система кондиционирования, в которой бы не применялись воздухопроводы. Они бывают различными по: типу сечения, площади, по материалу из которого изготовлены, жесткости, способу монтажа и соединения.

Текстильные воздуховоды – это изделия, предназначенные для транспортировки и раздачи воздушных потоков. В зависимости от их назначения они бывают двух видов:

  • Воздухонепрооницаемые.
  • Воздухопроницаемые.

Воздухонепроницаемые воздухопроводы предназначены для транспортировки воздуха и изготавливаются из полиамида. В свою очередь воздухопроницаемые изделия предназначены для равномерного распределения воздуха по помещениям. Их еще называют текстильными диффузорами. Кроме того, воздухопроницаемые изделия служат одновременно как транспортной системой, так и дополнительным фильтрующим элементом, очищающим подающийся воздух от механических загрязнений.

Особенности текстильных воздухоотводов

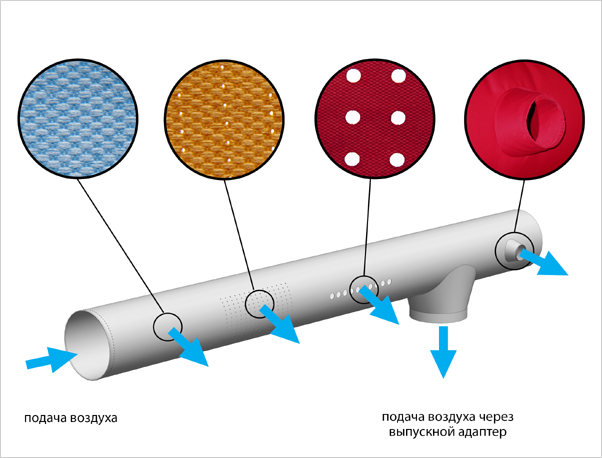

Тканевые распределительные воздушные системы могут быть нескольких видов и различаются материалом изготовления:

  • Воздухопроницаемая ткань (полиэфир).
  • Ткань с микроперфорацией. Отверстия в ткани позволяет осуществлять наиболее равномерное распределение воздуха по помещениям при низких его скоростях. Способ распределения по таким воздуховодам дает возможность использовать их в непосредственной близости от зоны скопления людей
  • Перфорированный текстиль. Имеет большую «дальнобойность» благодаря чему такие изделия используются вдали от скопления людей.
  • «Текстильное сопло». Использование такого материала в раздаче воздушного потока подходит для точечной подачи воздуха в рабочее пространство. Кроме того, его используют для создания воздушных завес.

Основные элементы, из которых состоит тканевый воздуховодОптимальная скорость движения воздушного потока 5-8 м/с, но если скорость внезапно упала из-за выключения вентилятора, то форму такому изделию поддерживает специальный корсет. «Корсет» воздухопровода – это специальные поддерживающие тонкие кольца, вшитые или особым образом вставленные в конструкцию. Для регулировки воздушного потока в таких изделиях используются тканевые дроссельные заслонки.

Существуют тканевые системы воздухораспределения, которые изготавливаются по мембранной технологии. В тканевый воздухопровод по всей длине вшивается воздухонепроницаемая мембрана, положение которой может регулироваться при помощи сервопривода. От положения мембраны в воздухопроводе зависит направление и рассеивание воздушного потока.

Материал, из которого изготавливают воздушные транспортные системы, достаточно долговечен и может служить до 10 лет. При необходимости воздуховоды можно стирать в обычной стиральной машине. Они хорошо переносят стирку и выдерживают, по утверждению производителя, не менее 50 циклов стирки.

Для пожароопасных помещений или для транспортировки горячего воздуха, системы изготавливаются из материала с использованием стекловолокна. Температура транспортируемого воздуха может доходить до +300 С°.

На видео представлен процесс замены обычных воздуховодов на текстильные.

к оглавлению ↑

Монтаж тканевых систем распределения воздуха


Монтаж тканевых воздухопроводов производится из небольших участков до 10 м, которые крепятся между собой при помощи застежки «змейки» (в народе молния).

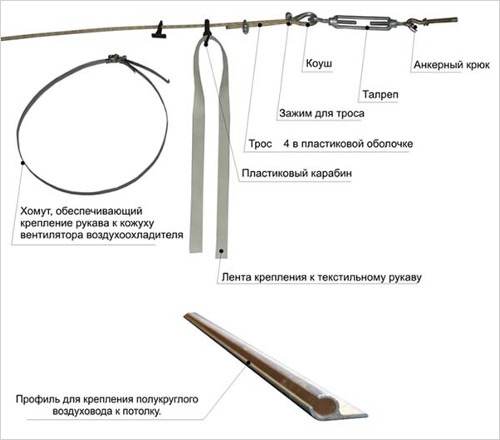

Монтирование происходит при помощи натянутого троса или профиля на вшитых по всей длине воздуховода крючках. Такое крепление позволяет собирать систему распределения « гармошкой», как штору, что очень полезно для помещений, которым требуется частая очистка. Инструмент для монтажа воздуховодов из ткани

Сборка таких изделий выполняется быстро, без использования специального инструмента и больших трудозатрат.

к оглавлению ↑

Отличие текстильных воздуховодов от металлических

  • При интенсивном воздухообмене тканевые воздухопроводы обеспечивают комфортную вентиляцию.
  • Отсутствие появления конденсата.
  • Не подверженность коррозии.
  • Небольшой вес всей распределительной системы.
  • Быстрый монтаж воздухопроводов.
  • Высокий уровень шумоизоляции при движении воздушных потоков.
  • Возможность стирки и дезинфекции изделий.

Несмотря на большое количество достоинств перед металлическими системами транспортировки и распределения воздуха, у текстильных воздуховоотдов есть свои недостатки:

  • Такие системы нельзя просто купить на предприятии. Их нужно заказывать.
  • Для расчета сечения и материала нужна специально разработанная программа, а права на пользование есть исключительно у официальных дистрибьюторов изготовителя. Отсюда вытекают дополнительные финансовые вложения.

к оглавлению ↑

Применение воздухопроводов, изготовленных из текстильного материала

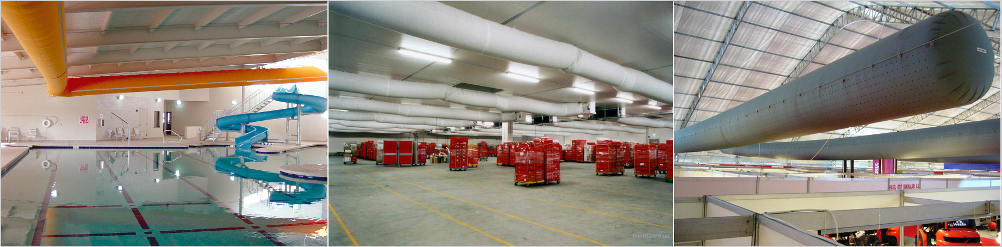

Конструкция текстильных воздуховодов прекрасно вписывается практически в любой интерьер, а благодаря использованию 9 цветовых решений, можно существенно улучшить дизайн помещений. Тканевые воздуховоды применяются:Воздуховоды нашли широкое применение в промышленных сооружениях

  • В пищевой промышленности (возможность частых стирок и дезинфекции изделий).
  • В химической промышленности (возможность равномерного воздухораспределения).
  • В электронной промышленности (подача очищенного воздуха, дополнительная фильтрация через тканевый воздухоотвод).
  • В бассейнах (отсутствие конденсата).
  • На предприятиях общественного питания (отсутствие сквозняков при распределении воздушных потоков).
  • Концертные залы, выставки и т.д (возможность быстрого монтирования и демонтажа, удобное складирование изделия).

Совет!
Помимо вышеперечисленных областей применения, тканевые воздуховоды лучше всего заказывать и монтировать тем, кому требуется их нестандартное сечение. Такие изделия могут быть абсолютно любого сечения, хоть полукруглого, если ощущается недостаток свободного места для монтажа.
