Подробная схема приточной вентиляции — ее устройство и основные компоненты

shema_ventilyatcii

Для подачи свежего и очищенного воздуха взамен отработанных или удаленных вытяжкой воздушных масс с примесями проектируется и разрабатывается приточная вентиляция. В целом, схема приточной вентиляции включает в себя несколько важных параметров, отвечающих, как за вытяжку загрязненного воздуха из здания, так и за очистку его от бактерий, инфекций и пыли, а также утепления в холодный период и увеличения или уменьшения влажности внутреннего воздуха.

Функциональная схема приточно-вытяжной вентиляции, как правило, выполняется в двух видах:

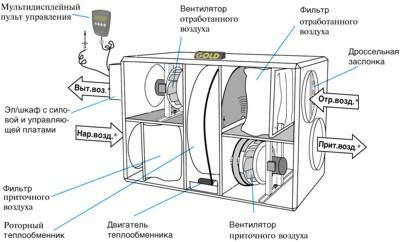

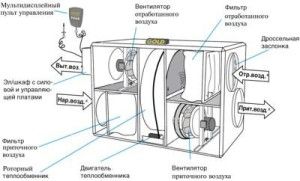

  • Фото: Приточно-вытяжная моноблочная установкамоноблочной – состоит из одного блока, в котором размещаются все необходимые аппараты, обеспечивающие качественную и бесперебойную работу вентиляционной установки. Такой блок чаще всего устанавливается на стене или в оконных рамах. Подобный способ вентиляции является наиболее простым и самым дешевым. Однако на практике он достаточно неэффективен, поскольку расположение его заборных вентиляторов не позволяет охватывать некоторые участки помещения;
  • разветвленной (общеобменной) – включает несколько блоков и предполагает создание схемы с применением различных видов вытяжек и воздуховодов, подводящихся непосредственно к местам максимального образования или скопления пыли.

Помимо очистки воздуха схема подключения приточной вентиляции отлично справляется с регулированием некоторых других функций: изменение температуры, охлаждение или нагревание поступающих потоков, а также нормализация уровня влажности.

Именно этим, привлекательна приточная система для обычных потребителей, а установленное на нее специализированное оборудование позволяет придать поступающему воздуху самые разные характеристики, показатели и свойства.

Общая схема вентиляции приточного типа

Принципиальная схема приточной вентиляции основывается на свойствах подачи в заданные помещения предварительно кондиционированной и очищенной воздушной массы методом его нагнетания в принудительном порядке. Зачастую инструментом для создания давления определенного уровня выступает внешний блок вместе с вентилятором (или приточной камерой), который устанавливается на входе в целях подачи предварительно обработанного воздушного потока во внутреннюю часть сооружения, включая жилые, производственные, промышленные, а также офисные или складские помещения.

Кроме этого следует учитывать, что сам вход системы вентиляции в обязательном порядке должен располагаться в помещениях стандартной чистоты – это могут быть жилые комнаты, в которых работают, живут или просто находятся люди. Недопустимым считается производить монтаж притока непосредственно в подсобных или бытовых комнатах (кухня, душевая) и санузлах, где возможно появление вредных или нежелательных выделений, в виде газа, излишнего тепла или влажности.

Схема работы приточного вентиляционного оборудования в вентилируемых помещениях заключается в организации процесса нагнетания свежего воздуха принудительным образом посредством создания избыточного давления.

Это позволяет удалять использованный (переработанный) ранее воздух с помощью всевозможных щелей, трещин, дыр, неплотностей в оконных системах или дверных проемах, а также путем специально созданных и спроектированных при строительстве и возведении здания вентиляционных коробов, труб, шахт или продухов. Они представляют собой проемы в стенах небольшого размера, предназначенные для воздухообмена естественным образом. В отличие от приточно-вытяжной системы данная вентиляция не удаляет загрязненные или отработанные воздушные массы принудительным методом, поскольку отток происходит только естественным путем.

Схема управления приточной вентиляции закладывается еще на этапах разработки её проекта и электрической системы. Поэтому для более эффективного управления и контроля всей установкой монтируется специальная система автоматики, работающая в полуавтоматическом или ручном режиме. Шкаф управления приточной вентиляции монтируется в доступном и удобном для выполнения ремонта и осуществления сервисного обслуживания месте.

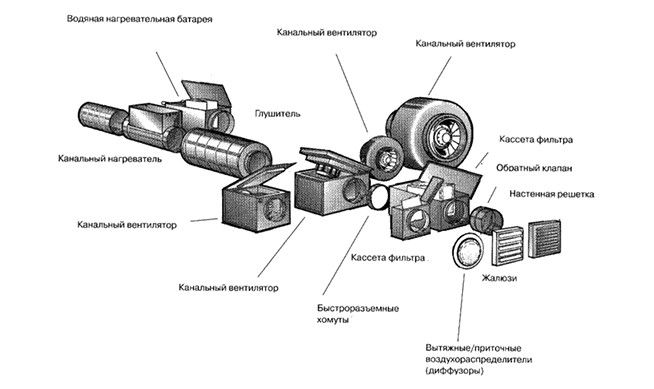

Базовые элементы конструкции вентиляции

Вентиляционная схема зависит главным образом от размеров и пропорций помещений (зданий) для установки и разработки проекта. Поэтому система приточного воздухообмена должна состоять из незамкнутой цепи определенных составляющих:

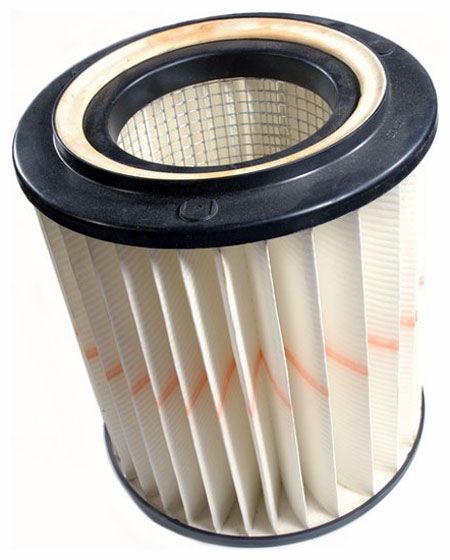

  • Фото: Губчатый фильтрфильтры для приточной вентиляции – применяются для общей защиты различного рода помещений и самой вентиляции от пылевого загрязнения, влаги, насекомых или иных включений. В работе используется 1 фильтр с грубой очисткой, способный задерживать частички размером свыше 10мм. В ситуациях предъявления более завышенных требований к качеству поступающего воздуха дополнительно устанавливаются фильтры с тонкой очисткой, задерживающие элементы до 1мкм или с особенно тонкой очисткой – 0,1мкм. Для фильтрующего материала применяются синтетические типы тканей в виде акрила. Ежемесячно производят очистку поставленных фильтров. Контролировать уровень загрязненности фильтров можно при помощи установленного дифференцированного датчика, показывающего разность давления воздушных потоков, измеренного на выходе, а также входе – данный показатель резко повышается при достаточно сильных загрязнениях поступающего воздуха;
  • калориферы отопления – используются для подогрева воздушных масс в зимний период. Делятся на водяные (подсоединяются к отоплению) и электрические. Для установок небольших размеров целесообразнее использовать нагреватели электрического типа, поскольку их монтаж потребует привлечения гораздо меньших затрат. Для площадей свыше 100м2 рекомендуют приобретать воздухонагреватели на водной основе. В целях снижения затрат применяют также аппарат, называемый рекуператором, который на основе процесса теплообмена может нагревать холодный воздух;
  • воздуховоды для приточной вентиляции – предполагают равномерное распределение воздушной массы. Воздуховоды характеризуются: степенью жесткости, формой и площадью сечения. Производятся они из оцинкованной жести (жесткие виды) или алюминиевой фольги (гибкие или полугибкие). Гибкие воздуховоды используются на участках с небольшой площадью и протяженностью;
  • распределители воздуха – представляют собой решетки, плафоны (диффузоры) и предназначены для регулирования поступления воздушного потока и его рассеивания в индивидуальном порядке;
  • Фото: Шумоглушительь для круглых каналовшумоглушитель – устанавливается для снижения шумового воздействия. Для их обустройства используют звукопоглощающие материалы с определенной толщиной, которыми покрываются стенки глушителя;
  • воздушный клапан – предотвращает от поступления внешнего воздуха внутрь здания при выключенной системе;
  • вентиляторы для приточной вентиляции – подбираются по 2 показателям: полный объем нагнетающего давления и уровень производительности. По своей конструкции они бывают: радиальными (обычные), осевыми или центробежными (канальными и кровельными). В вентиляции с применением разветвленной сети используют радиальные вентиляторы.

В сравнении с бытовой или мобильной сплит-системой кондиционирования схема приточной вентиляции имеет решающее значение по доставке чистого, насыщенного кислородом воздуха в жилье и не только. И хоть её стоимость на порядок выше, однако, в подобном случае, цель полностью оправдывает вложенные средства.
