Монтаж тепловой завесы от начала до конца

Советы по монтажу тепловой завесы

Тепловая завеса – это достаточно мощный тепловентилятор, предназначенный для того, чтобы не пропускать воздух, пыль, насекомых в помещение извне и не допускать выхода воздушных масс за пределы помещения. Для того чтобы тепловентилятор качественно выполнял возложенные на него функции, требуется грамотный расчет, правильная установка и подключение устройства.

О том, как правильно установить тепловую завесу и пойдет речь в этой публикации.

Особенности выбора

Правильный выбор теплозавесы базируется на таких параметрах:

  • Способ установки устройства.
  • Размеры.
  • Производительность установки.

Кроме этого, стоит обращать внимание на мощность обогрева и скорость воздушного потока создаваемую тепловентилятором.

к оглавлению ↑

Способ установки

Все тепловые завесы делятся на две группы по способу монтажа: горизонтальные и вертикальные. Есть и небольшая третья группа таких тепловентиляторов с универсальной возможностью монтажа.

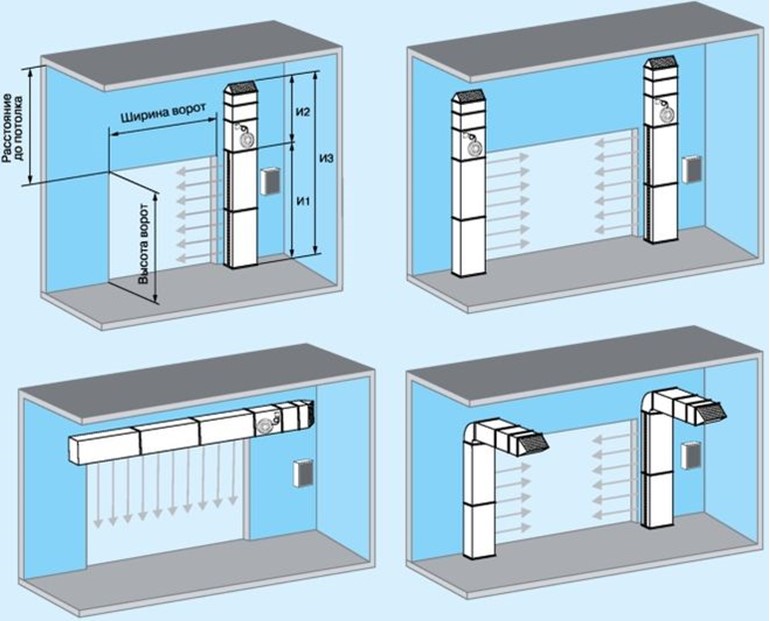

Варианты установки тепловой завесыНаиболее простой и поэтому распространенной группой тепловых завес являются установки горизонтального расположения. Если высота проема более 3.5 м и существует большая вероятность интенсивного открывания дверей, то в таких случаях специалисты рекомендуют устанавливать одну горизонтальную и дополнительно вертикальную завесу. В особо сложных случаях допускается монтаж горизонтальных теплозавес в несколько уровней.

Если по причинам низкого потолка или сложной геометрии стен, горизонтальная установка тепловентилятора невозможна, следует выбрать вертикальные установки.

к оглавлению ↑

Размеры горизонтальных теплозавес

Длина стандартных установок варьируется в пределах 60 см до 2 м. Такие устройства необходимо располагать в верхней части дверного или оконного проема. Для максимальной эффективности следует выбирать устройство точно по ширине проема или немного шире его.

Если длина проема больше чем 2 м, то лучшим вариантом будет использовать несколько устройств, расположенных в верхней части проема. Устанавливать приборы необходимо как можно ближе друг к другу, чтобы не получалось «провалов» в воздушном потоке.

к оглавлению ↑

Выбор прибора исходя из скорости воздушного потока

Скорость движения воздуха, которую вырабатывает тепловая завеса, написана в технической документации к устройству. При выборе следует учесть, что скорость воздушного потока написана только на выходе из установки, следовательно, при ее подъеме на высоту проема скорость будет падать.

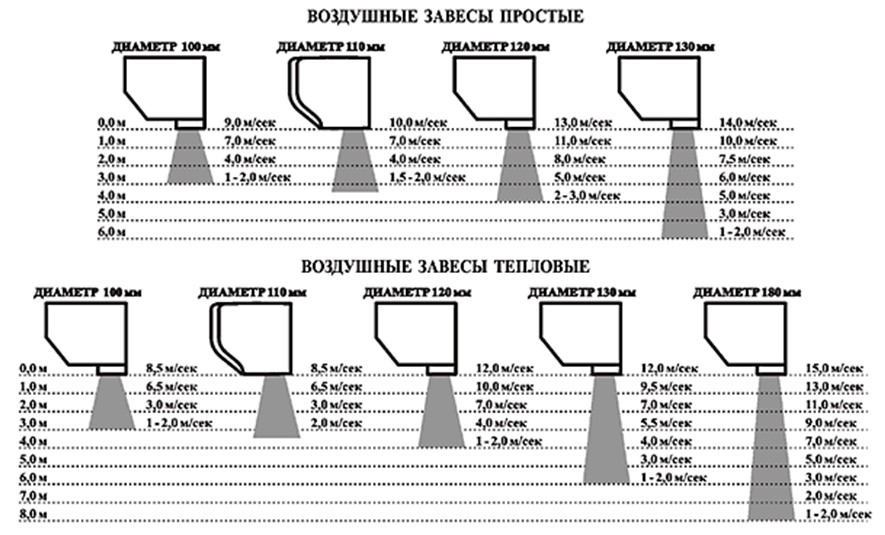

Опытным путем доказано, что наиболее эффективная работа теплозавесы тогда, когда скорость воздуха у пола, варьируется в пределах 2,5 м/сек. – 3,5 м/сек. Ниже, представлена диаграмма зависимости скорости воздуха от диаметра ротора. Зависимость скорости потока от диаметра ротора

к оглавлению ↑

Расчет производительности теплозавес


Чтобы узнать, как рассчитать тепловую завесу по производительности нужно проконсультироваться со специалистом или произвести расчет самостоятельно, используя приблизительные данные, или воспользовавшись формулами.

Чтобы правильно подобрать производительность тепловой завесы следует воспользоваться подсказкой: эффективная защита проема, длиной 1м и высотой 2,5м, следует приобретать установку с производительностью 1000 -1200м3. При таких условиях, скорость воздушного потока на выходе из устройства будет в пределах 8-10м/с, а у пола – 2,5-3,5м/с.

Можно воспользоваться формулой расчета необходимой скорости воздушного потока.

Изначально нужно рассчитать скорость воздуха, поступающего через проем. Это делается по формуле:

Lпр = V * H * В

где:
H – высота проема;
В – ширина проема;
V – скорость движения воздушных масс.

После получения нужного значения, следует рассчитать необходимую скорость воздуха, вырабатываемую устройством для защиты проема от проникновения воздушных масс извне. Сделать это можно воспользовавшись формулой:

Lзав=Lпр / j * (B / b + 1)

где:
J – коэффициент, равный 45;
b — ширина воздушного канала завесы;
В – ширина проема;

Для правильного подбора мощности нагревательного элемента теплозавесы необходимо знать температуру воздуха в помещении. Отталкиваясь от этого, можно сделать подбор оборудования, так как в документации каждый производитель указывает разницу между всасываемым и исходящим воздухом.

Можно необходимую мощность обогрева рассчитать самостоятельно, воспользовавшись формулой

Qзав = 0,24 * Lзав * (tконtнач)

где:
tнач — температура воздуха в помещении во время всасывания;
tкон — исходящая температура воздушного потока из устройства.

к оглавлению ↑

Инструкция по монтажу горизонтальных теплозавес

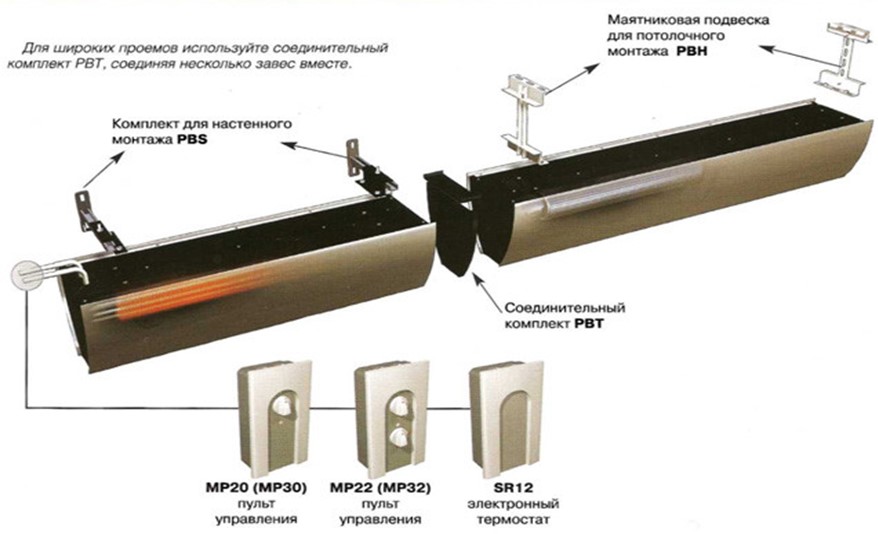

Крепление для монтажа завесУстанавливать тепловые завесы должны специалисты. Но часто так происходит, что после приобретения, и с подробной инструкцией принимается решение производить установку изделия самостоятельно. И в этом, по большому счету, нет ничего страшного, только необходимо наличие рук, необходимого инструмента и неукоснительного соблюдения правил монтажа и техники безопасности.

Перед установкой теплозавесы следует знать, что ее необходимо максимально приблизить к верхнему срезу проема. Прибор не должен быть в проеме дверей или окна. Крепиться он должен сразу над проемом и по его центру. Кроме этого, следует соблюдать рекомендации производителя касательно отступа от потолка до прибора и отступов от приборов до стен. По умолчанию, расстояние от установки до потолка не может быть меньше 50 мм, а до стены 100 мм.

  1. Выберите способ установки: настенный, потолочный.
  2. Сделайте разметку для монтажных скоб согласно расположению прибора и рекомендациям по минимальным расстояниям до заграждений (стены, потолок).

    Если следует установить тепловую завесу на подвесной потолок, то обратите внимание на работу вентиляционной системы, которая может стать значительной помехой в работе установки.

  3. Просверлите отверстия и хорошо закрепите монтажные кронштейны.
  4. Пододвиньте завесу к креплениям таким образом, чтобы установочные винты попали в соответствующие пазы.

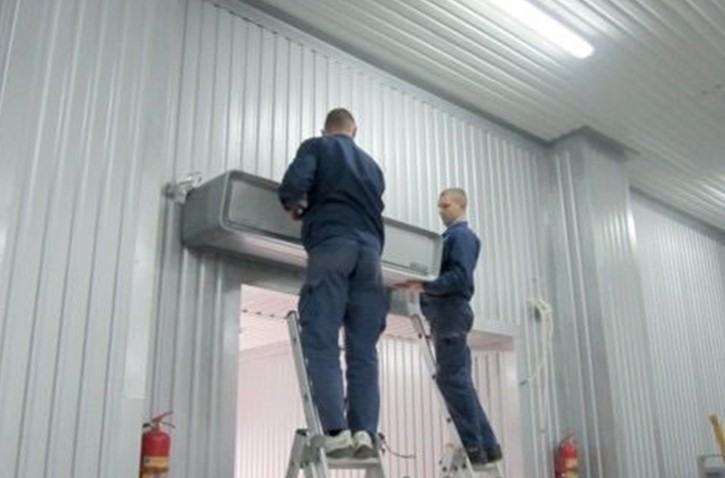

Установку должны производить специалисты

Некоторые модели не имеют крепежных кронштейнов. Для монтажа на стену в корпусе таких приборов сделаны штатные отверстия. Для крепления устройства следует просверлить отверстие, вставить пластиковую пробку и ввернуть в нее саморез. После чего надеть устройство на такие крепления.

к оглавлению ↑

Инструкция по подключению устройства

Большинство тепловых завес, с завода оснащены подключенным кабелем с евровилкой. Такие установки необходимо только включить в соответствующую розетку. Перед включением следует поставить все переключатели на приборе в положение Выкл. или OF.

Есть установки (как правило, более мощные), которые оснащены проводным пультом дистанционного управления. Следует знать, что монтаж пульта следует выполнять в месте, куда недостает горячий воздух из завесы.

Существуют теплозавесы, которые не оснащены кабелем питания. Чтобы узнать, как подключить тепловую завесу такого типа, следует проконсультироваться с квалифицированным электриком или выполнить подключение самостоятельно.

  • Для этого нужно снять установленную теплозавесу с креплений.
  • Отвернут винты кожуха и демонтировать его.
  • Согласно схеме, приведенной в техдокументации к устройству подключить кабель к клеммной коробке.
  • Закрыть и завинтить кожух прибора.
  • Подключить кабель к евровилке или к электрощиту через автоматический выключатель.
  • Установить прибор на штатные крепления.
  • Проверить, чтобы все переключатель на устройстве были в выключенном состоянии.

Только после этого можно сделать пробный пуск, включив на установке соответствующий переключатель, предварительно подав напряжение из щитка.

Электромонтажные работы должен проводить только квалифицированный электрик, с соответствующим допуском к работам. Пренебрегая правилами техники безопасности, вы рискуете получить поражение электрическим током.
