Крышный вентилятор как способ обеспечения воздухообмена здания

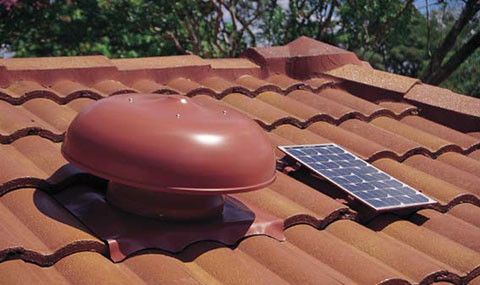

Фото: Пример того, как устройство идеально вписывается в архитектуру

Крышные вентиляторы – надежный и удобный способ для обеспечения воздухообмена и удаления газовоздушных смесей из помещений производственного и общественного назначения. Их использование целесообразно в условиях, когда создание повышенного давления в системе не требуется, а естественного воздухообмена недостаточно. В отличие от внутренних вентсистем, крышный вентилятор производительностью до 100000 куб. м/час размещают непосредственно на крыше здания, в связи с чем достигаются:

  • существенная экономия рабочего пространства;
  • простота в обслуживании;
  • шумоизоляция помещений;
  • отсутствие громоздкости и, как следствие, потерь давления;
  • возможность автономной работы в отдельных помещениях;
  • экономия электроэнергии за счет использования оптимальных прерывистых режимов.

Виды устройств

В зависимости от способа перемещения газовоздушных смесей вентиляторы крышные приточно вытяжных систем выпускаются и подразделяются на следующие виды:

  • Фото: Вентилятор ВКОП-ВО-25-188Осевые (аксиальные). Вытяжка и нагнетание воздуха происходит в осевом направлении, вдоль оси вращения рабочего колеса.
  • Диагональные. Схожи по устройству с аксиальными, при этом из-за формы лопастей рабочего колеса отвод воздуха происходит в диагональном направлении.
  • Радиальные (центробежные). Вертикальное всасывание газовоздушной смеси из помещения преобразуется в нагнетание и выброс в радиальном направлении (параллельно поверхности крыши). Вентиляторы крышные радиальные обладают наилучшими аэродинамическими качествами, широким диапазоном мощности и незаменимы во всех сферах производственной деятельности.

Типы устройств

По направлению движения перемещаемых сред устройства подразделяются на приточные и вытяжные.

Крышные приточные вентиляторы служат для нагнетания воздуха и создания избыточного давления в помещении в целях недопущения проникновения дыма в случае пожара над шахтами лифтов, подъездами и др.

Вытяжные обеспечивают отведение из помещений газовоздушных смесей различного состава и температуры.

Современное вентоборудование изготавливается с различными степенями защиты от воздействия агрессивных сред и подразделяется на типы, в том числе:

  • противодымное;
  • взрывозащищенное;
  • жаростойкое;
  • высокотемпературное;
  • искрозащищенное;
  • теплостойкое;
  • шумозащищенное:
  • с защитой от вибрации;
  • морозостойкое;
  • другое.

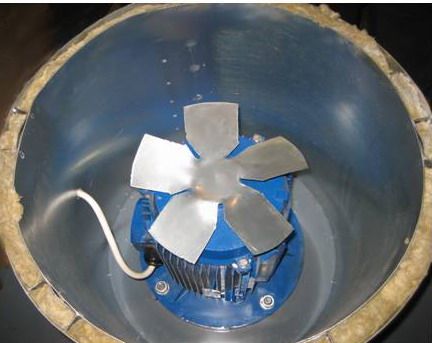

Фото: Удаление дымовоздушной смеси - основная задача данного устройстваНаиболее эффективным при отведении дыма, горячих газов, агрессивных сред является вентилятор крышный осевой, конструкцией которого предусмотрен прямой выброс газовых смесей вверх.

Общие требования к эксплуатации: в перемещаемых воздушных смесях не допускается нахождение липких и волокнистых веществ; содержание пыли и твердых примесей может составлять не более 0,1 г/ куб.м.

Защита от воздействия агрессивных сред

Каждый крышный вытяжной вентилятор, во избежание коррозии, на заводе-изготовителе подвергается обработке специальными полимерными смесями. Защита от воздействия высоких температур и агрессивных сред обеспечивается применением высококачественных материалов, таких как:

  • Углеродистая сталь. Вентиляторы из углеродистой стали предназначены для работы с невзрывоопасными и неагрессивными средами в условиях умеренного и тропического климата при температуре от 40оС до +50оС.
  • Алюминиевые сплавы. Алюминиевые вентиляторы (взрывозащищенные) перемещают взрывоопасные газовые смеси IIA, IIB, не способствующие повышенной коррозии (не более 1 мм/год) при температуре до 80оС;
  • Разнородные материалы (углеродистая сталь и латунь). Выполненные из разнородных материалов оборудование (взрывозащищенные теплостойкие) способно работать с агрессивными и взрывоопасными средами с температурой до 200о;
  • Разнородные материалы (нержавеющая сталь и латунь). Их разнородных материалов изготавливаются вентиляторы (взрывозащищенные коррозионностойкие теплостойкие), работающие на перемещение газовоздушных взрывоопасных смесей температурой до 80оС.
  • Титан. Применяется для изготовления конструкций (коррозионностойких), работающих на удаление газовоздушных невзрывоопасных сред с агрессивными примесями.
    Любой взрывозащищенный крышный вентилятор применяется в строгом соответствии с заключением проектной организации.


Конструкционные и эксплуатационные особенности

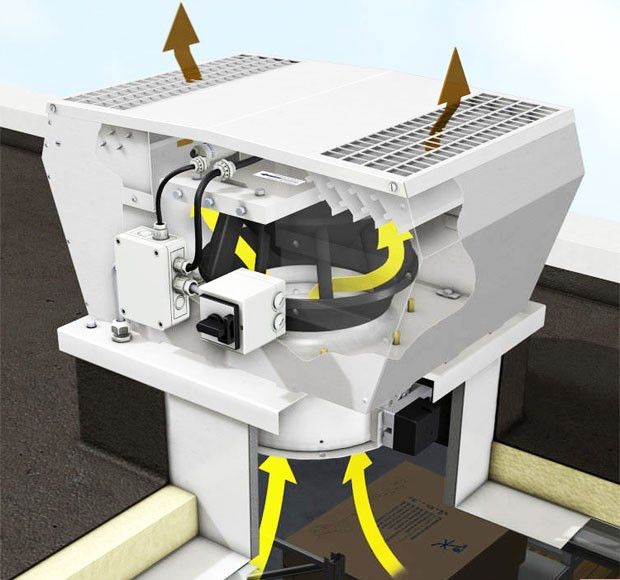

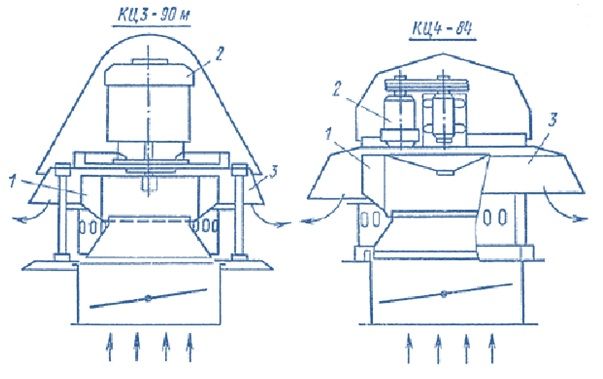

Фото: Движение воздушных потоков при работе устройстваУстановка крышного вентилятора на кровле отличается быстротой и удобством благодаря простоте его конструкции, основу которой составляют:

  • корпус;
  • рабочее колесо с лопатками, загнутыми назад;
  • электродвигатель с внешним ротором (одно-или трехфазный);
  • стакан монтажный для крышных вентиляторов;
  • подмоторная рама;
  • защитный кожух;
  • поддон для крышного вентилятора

Рабочее колесо монтируется непосредственно на валу электродвигателя. Устройства обладают незначительной массой и размерами, для исключения выхода воздушных потоков за пределы помещения оснащаются обратными клапанами.

Противошумная защита

Известно, насколько шумной бывает работа вентсистем. Основным инструментом против шума является балансировка вентиляторов. Правильно выполненная балансировка поможет значительно уменьшить шумовые эффекты. В современных конструкциях предусматриваются также защитные противошумные приспособления:

  • шумоизоляторы;
  • шумоглушители многослойные с поглощающими шум материалами;
  • шумоглушители с перфорированной оцинкованной защитой;
  • шумоглушители трубчатые с наполнителями и защищенным корпусом;

Монтаж

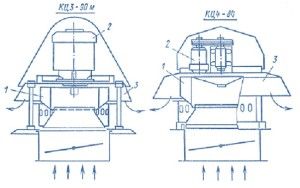

Фото: Перед монтажем вентилятора ознакомьтесь с инструкциейКрышный вентилятор перед установкой должен пройти обязательную предмонтажную ревизию. Порядок монтажа устанавливается инструкцией завода-изготовителя. Монтаж вентиляторов крышных с нарушением предписаний инструкции и правил производства строительных работ может привести к повышенному уровню шума и быстрому выходу оборудования из строя. Стакан монтажный для крышных вентиляторов устанавливается на ровную усиленную плиту с закладными деталями. Во избежание попадания влаги и конденсата на детали оборудования, на дне монтажного стакана крепится поддон с отводом для стока конденсата. Установка крышного вентилятора на стакан – завершающий этап монтажа. В целях уменьшения вибраций и шума вентилятор опускается на резиновую прокладку, уложенную на дне стакана, и закрепляется на анкерных болтах.

Крышные вентиляторы – незаменимое оборудование для автономной вентиляции производственных, сельскохозяйственных, общественных помещений, обладающее необходимым потенциалом по мощностным, противошумным, противокоррозионным и тепловым характеристикам.
