Канальный вентилятор, его модификации и варианты использования

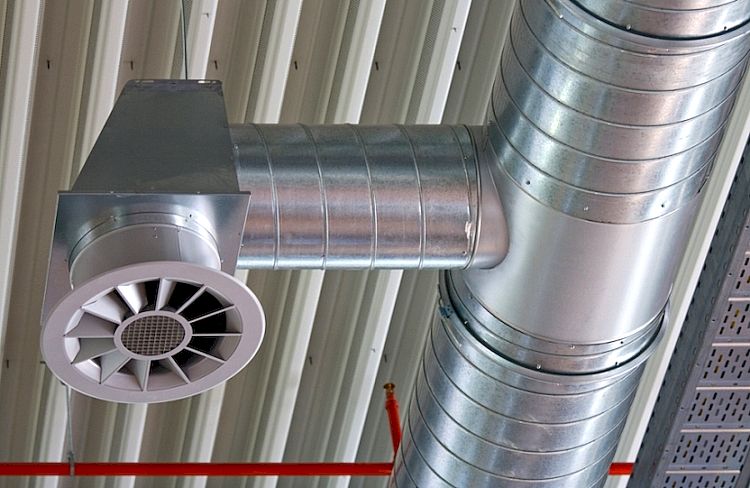

Фото: Поток воздуха в канале круглого сечения

Все мы знаем о важности правильной работы вентиляции в жилых, производственных и складских помещениях. В этой статье хотелось бы поговорить о наиболее популярной и современной канальной вентиляционной системе. Рассмотреть некоторые модели вентиляторов, какие они бывают и как правильно их выбрать, некоторые особенности их применения и монтажа.

Канальная вентиляция — это набор различных устройств, которые монтируются непосредственно в шахты воздухопроводов. Существует три типа такой системы, которая различается сечением вентиляционных каналов: с прямоугольными и круглыми воздуховодами, а также смешанного типа. Основным ее преимуществом являются компактность и простота монтажа, а также возможность установки каналов и оборудования между подвесным и основным потолком. Благодаря этому она стала так популярна среди дизайнеров помещений, которые, благодаря особенностям монтажа, могут осуществлять самые разные авторские решения внутреннего убранства жилища.

Оборудование для вентиляции канального типа

Одним из самых важных приборов, для функционирования данной системы является канальный вентилятор. Они применяются для осуществления притока и вытяжки воздуха через систему каналов. Сегодня производится три основных типа:

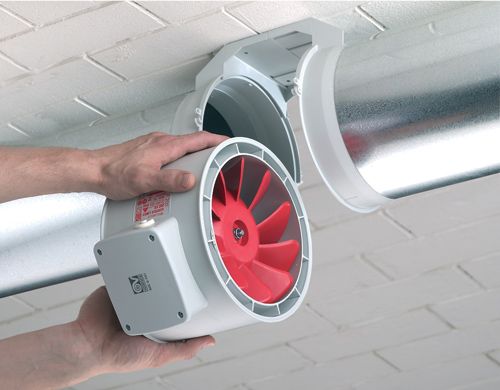

  1. Фото: Круглые каналыДля круглых шахт. Это оборудование наиболее распространено, так как воздухопроводы такого сечения более практичные и имеют минимальное сопротивление. Как правило, это осевые вентиляторы, но бывают конструкции, где применяются центробежные канальные вентиляторы.
  2. Фото: Квадратные каналыКвадратные. Они устанавливаются в шахты такой же формы. Имеют одинаковую с круглыми пропускную способность, но используются намного реже, в связи с большим расходом материала. Так же, как и канальные вентиляторы круглого сечения, они бывают как аксиальными, так и радиальными.
  3. Фото: Прямоугольные каналыВентиляторы канальные прямоугольные используются для каналов прямоугольного сечения, там, где ограниченное пространство между подвесным и основным потолком. Ввиду своей конструкции, чаще всего такие приборы бывают центробежными.

Но это довольно упрощенное представление о канальных вентиляторах. На языке специалистов все агрегаты такого типа делятся всего на две, но очень большие группы приборов – это канальные вентиляторы с прямоточными радиальными вентиляторами и канальные вентиляторы со спиральным корпусом. Если первая группа приборов может применяться для всех типов воздухопроводов, то вторая – только для прямоугольных.

Делаем выбор, основываясь на основных функциях

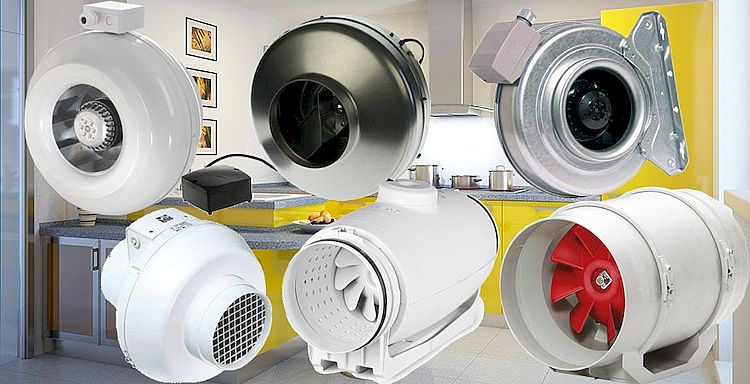

Многие люди часто задаются вопросом, какой канальный вентилятор выбрать. Мы постараемся ответить на этот вопрос.

  1. Прежде всего, такой тип приборов выбирают по размерам и форме сечения каналов.
  2. Вторым критерием в выборе этих агрегатов является их мощность — чем она больше, тем лучше производительность.
  3. Немаловажным фактором также является воздухообмен, т. е. сколько раз за определенный промежуток времени происходит процесс полной смены окружающего воздуха. Рассчитать эту характеристику очень просто: для этого нужно его мощность разделить на объем помещения.
  4. Многие забывают и о еще одну важную характеристику, это скорость воздушного потока. Специалисты советуют приобретать устройства, выдающие скорость не менее 11м/с, но не более 14 м./с. При меньшей – его работа будет малоэффективной, если будет скорость воздушного потока больше, то может резко возрасти уровень шума.
  5. В современных жилищах остро стоит вопрос об экономии жизненного пространства, поэтому он должен иметь небольшие размеры и без помех помещаться в уже готовые воздушные каналы.

Важно!
Квадратные и прямоугольные вентиляторы производятся из металла, а круглые — из высококачественного пластика, поэтому металлический корпус более прочен и долговечен, а пластиковый, лучше поглощает шумы. Выбор всегда остается за потребителем.

Если у вас в жилище планируется установка канальной вентиляции, то задумайтесь о приобретении бесшумного канального вентилятора. Все эти агрегаты довольно слабо шумят, но в жилом помещении актуально установить устройство с шумоизолированным исполнением корпуса. Они имеют ряд преимуществ:


  • За счет изолированного корпуса, на нем выпадает меньшее количество конденсата.
  • Корпус выполнен из своеобразных сэндвич-панелей, которые эффективно противостоят шуму и вибрации.

Использование в быту реверсивных вентиляторов

Как вам уже известно, что любая вентиляция, работает на основе притока воздуха с одной стороны и вытяжки – с другой. В более современных системах используются реверсивный канальный вентилятор, благодаря которому реализуется сразу две функции, обеспечивающие приток воздуха в помещение и удаление отработанного, за счет изменения направления движения ротора, и соответственно крыльчатки.

Важно!
Для более эффективной работы вентиляции, специалисты рекомендуют устанавливать реверсивные вентиляторы в паре, с одновременным переключением. Один будет работать на всасывание, а другой – на приток, а изменение направления движения воздуха будет происходить синхронно, одним переключением рубильника.

Они изготавливаются из искробезопасных материалов, таких как сталь, нержавейка, латунь и прекрасно подходят для бытовых нужд, так как могут работать в температурном диапазоне от-40 до +40 град/с. Но есть один существенный недостаток — они предназначены только для перекачивания чистого воздуха, без большого количества пыли, и влаги. Это говорит о том, что для бассейнов и ванных комнат, эти приборы использовать не рекомендуется.

Фото: Вентиляционный клапан на оконцовке вентеляционной шахтыВ некоторых случаях специалисты рекомендуют использовать канальный вентилятор с обратным клапаном. Прежде всего, это целесообразно там, где принудительная вентиляция выведена на улицу и при ее отключении возникает обратная тяга, с проникновением в жилище холодного воздуха. Так вот, чтобы этого не случилось, производители предусмотрели наличие обратного клапана.

Клапаны бывают трех вариантов исполнения: управляемые, самозакрывающиеся и пассивные. Управляемый клапан работает от электричества и снабжается датчикам, который управляет заслонкой. Самозакрывающиеся — больше всего применяются для бытовых нужд. Под действием движения воздуха клапан открывается, а как только прекращается его подача, он, с помощью пружины захлопывается. Это неплохое решение для санузлов и кухонь.

Третий вид клапанов также используется в быту, но для вертикальных воздуховодов, там, где гравитация «помогает» закрыть клапан в случае прекращения воздушного потока. Хоть эта конструкция обратного клапана может защитить вас от неприятных запахов из соседней квартиры, но сегодня они не пользуются спросом.

Особенности установки: практические советы

Фото: Перед установкой обязятально ознакомтесь с инструкциейМонтаж должен производить квалифицированный специалист. Это первое и самое важное требование. Монтаж разных по конструкции вентиляторов практически ничем не отличается друг от друга.

  • Прежде всего, ознакомьтесь с документацией к выбранному агрегату.
  • Соблюдайте последовательность работ, указанную в тех. документации, а также технику безопасности при работе с электричеством.
  • Убедитесь, что ваш прибор соответствует климатическому исполнению и необходимым уровнем защиты.
  • Крепить прямоугольный вентилятор можно в любом положении.

    Важно!
    Соблюдайте направление воздушного потока, указанного стрелкой на его корпусе.

  • Электропроводка подключения должна быть закреплена и скрыта посредством пластикового короба.

    Важно!
    Не допускается провисание проводов, дабы исключить их повреждение.

  • Производите монтаж так, чтобы не было доступа к вращающимся деталям вентилятора.
  • Важно!
    Предусмотрите пространство для проведения в дальнейшем профилактических работ.

Вентилятор — это сердце всей вентиляционной системы. Не экономьте на специалистах. Они установку выполнят быстрей и с гарантией качества, ведь правильный монтаж – это залог ее эффективной работы.
