Калориферы для приточной вентиляции — обзор и расчет основных видов

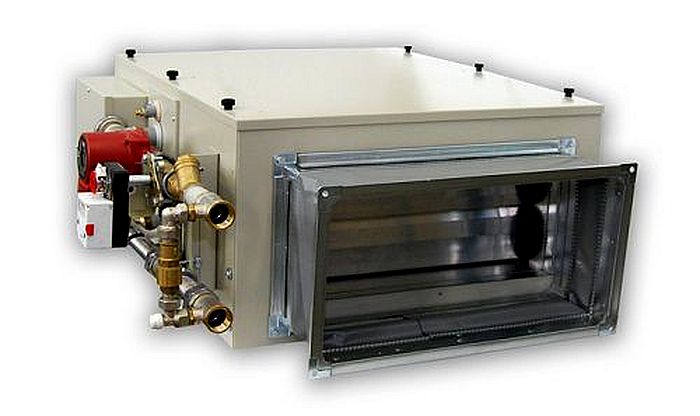

Фото: Калорифер водяной КСК

Обеспечить оптимальный доступ свежего и чистого воздуха в жилые помещения, особенно в теплое время довольно простое задание. Для этого лишь необходимо, чтобы приточная вентиляция была оснащена вентилятором с достаточной мощностью.

Однако в зимний период следует радикальным образом изменить сложившееся понятие на обустройство всей вентиляционной системы. В данном случае особое внимание рекомендуют обращать на калориферы для приточной вентиляции, которые возьмут на себя полную заботу об установлении свободного доступа в жильё достаточного количества теплого воздуха и благоприятного микроклимата в комнатах.

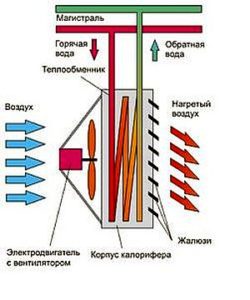

Фото: Движение воздушного потока в калорифере

Калорифер – это устройство (оборудование), предназначенное для осуществления теплообмена путем нагревания потока воздуха при помощи соприкосновения его с определенным количеством нагревающих элементов.

Устанавливается такой прибор в вентиляционных системах, как в виде отдельно стоящих модулей, так и в комплексе с моноблочными конструкциями.

Виды калориферов, используемых в вентиляционных системах приточного типа

Выбор подобных устройств для организации приточной вентиляции основывается, как правило, на нескольких основных факторах, в число которых входят производительность, общая площадь помещения, мощность оборудования, а также климатические особенности конкретной местности. С учетом всех перечисленных характеристик применяют следующие виды:

  • электрокалориферы для приточной вентиляции – применение данного вида нагревателей считается наиболее экономически оправданным, исходя из того, что электрокалорифер не требует выполнения подводки сложных коммуникаций (достаточно подключить устройство к электроснабжению) и оборудован специальными ТЭНами для максимально эффективного теплообмена, которые преобразовывают энергию электрического типа в тепловую.
  • водяные калориферы для приточной вентиляции – их основное назначение заключается в нагреве воздуха в вентиляционных системах с круглым и прямоугольным видом сечения, поэтому они успешно применяются для отопления коттеджей, магазинов, крупных комплексов, складов и помещений, в том числе животноводческих ферм.

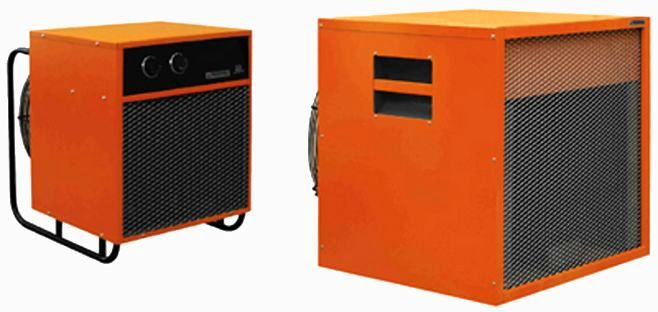

Фото: Электрический калориферИспользование электрических калориферов эффективно при площади вентилируемого помещения в пределах 100-150м2. Главными достоинствами подобных калориферов является простота монтажных работ и их общедоступность, а недостатком – высокий уровень энергопотребления.

Водяные калориферы являются довольно практичными, выгодными и надежными устройствами для эффективного обогрева воздуха больших объемов (более 150 м2) и не нуждаются в постоянном или частом обслуживании. Качество их работы полностью зависит от наличия автоматического управления.

При установке в верхней точке с направлением вниз калорифер водяного типа способен быстро и легко выравнивать температуру воздушной массы помещения, благодаря оснащению данного вида теплообменников специальным термостатом. Для более качественного обогрева такие устройства могут объединяться в единую конструкцию.

Система вентиляции на основе водных калориферов функционирует по схеме: поступающий через воздухозаборные сетки внешний воздушный поток, пройдя сквозь жалюзийные решетки, попадает в участок фильтров, в которых проходит процедура непосредственной его очистки от пыли и всевозможных механических включений. После чего очищенный воздух поступает в калорифер для дальнейшего нагрева посредством тепла, отдаваемого магистральной водой.


Среди широкого ассортимента водяных нагревателей особую популярность получили калориферы с применением биметаллического и алюминиевого оребрения элементов.

Методы обвязки

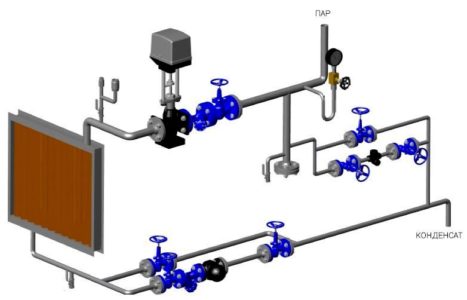

Фото: Паровоздушный калорифер и его обвязкаРегулирующий арматурный каркас (обвязка калорифера приточной вентиляции) в зависимости от используемого источника поступления нагретой воды зачастую осуществляется двумя способами:

  • применение двухходовых вентилей – в случаях использования городской сети, в которой не фиксируется расход обратного количества воды, существует только необходимость поддержания постоянства температуры;
  • использование трехходовых вентилей – в случаях потребления с бойлера или котельной, где строго фиксируется расход обратного объема воды, а любые изменения влияют на нормальное функционирование всей системы. Также вам будет полезно прочитать как организовать вентиляцию в котельной загородного дома.

Установка узла обвязки является очевидной необходимостью, поскольку позволяет контролировать производительностью оборудования и предохраняет его от излишнего промерзания в зимний период времени.

Определение необходимого значения мощности установки

При подборе нагревательного оборудования для обустройства приточной вентиляции нужно в обязательном порядке произвести расчет необходимых показателей:

  • производительности на основе наружного воздушного потока окружающей среды;
  • давления, которое создается работой вентиляторов;
  • общей мощности нагревательного прибора;
  • площади трубоотводов подачи воздуха;
  • допустимой нормы возникновения различного рода шумовых эффектов;
  • скорости проникновения воздушных потоков.

Особое внимание уделяется определению уровня мощности калорифера.

Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора.

Выполняя расчет калорифера приточной вентиляции, следует учитывать ряд существенных правил и ограничений:

  • возможность применения разного типа питания;
  • трехфазное подключение необходимо при использовании калорифера мощностью более 5кВт. В данном случае трехфазное питание является наиболее приемлемым вариантом, поскольку при этом ток будет гораздо ниже.

Максимально допустимое значение тока, потребляемого калориферным оборудованием, рассчитывается на основе довольно простой формулы:

I = P (мощность) /U (напряжение питания)

Для однофазного напряжения значение U приравнивают к 220В, при трехфазном питании – 660В.
Немаловажным параметром также является температура приточного воздушного потока при нагревании калорифера заданного параметра мощности, которая рассчитывается по формуле:

T =2.98 x P (мощность) / L (производительность вентиляционной системы)

Стандартные значения рассчитываемой мощности калориферной установки для квартир и домов может составлять 1-5кВт и 5-50кВт – на предприятиях или в офисе. В случаях невозможности применения электрического типа калориферного прибора с заданной мощностью, следует прибегнуть к установке водяного калорифера, который использует в виде основного тепла воду из различных систем отопления, в том числе автономное или центральное.

В целом, в небольших помещениях целесообразнее устанавливать калориферы для приточной вентиляции на электрической основе, так как они удобны в эксплуатации и не занимают много времени при установке. Для строений с большой площадью наилучшим вариантом станет монтаж водяных калориферов, благодаря которым значительно экономится электроэнергия и уменьшаются энергозатраты, необходимые для подогрева воды.
