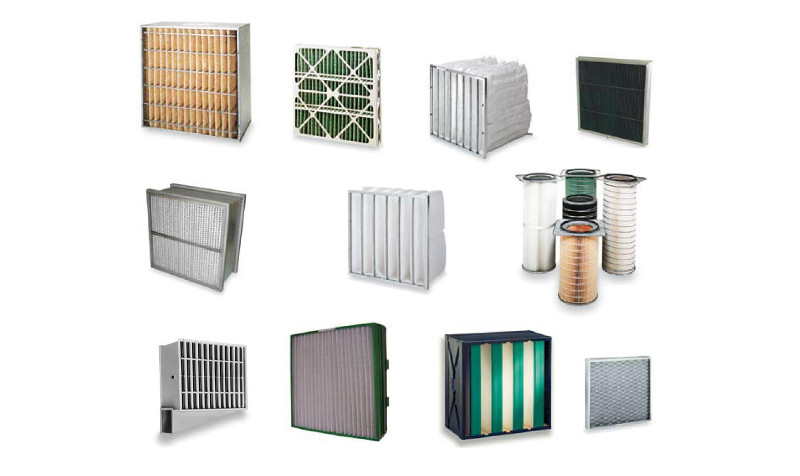

Фильтры для систем вентиляции, их назначение и применение

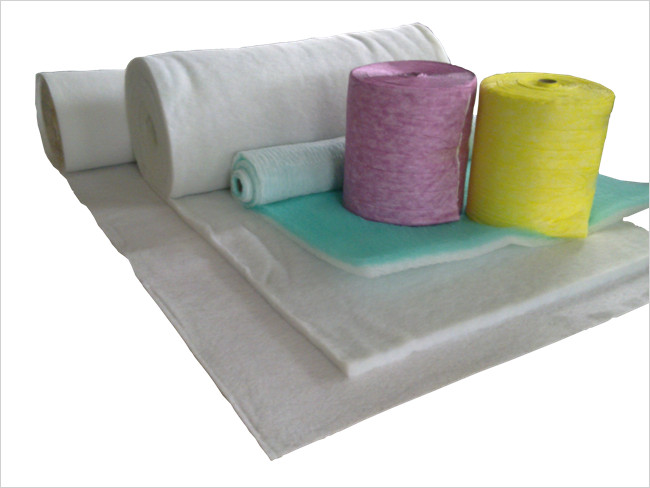

Фото: Различия фильтрующего материала от способа очистки

Вентиляционные системы служат для поддержания здорового микроклимата в помещениях, путем вывода за его пределы загрязненного и поступления свежего приточного воздуха. Никто не сомневается, что воздух, пришедший через естественные отверстия в помещение – свежий, но насчет его чистоты, особенно в крупных городах и мегаполисах, можно поспорить. Выхлопные газы, СО2, смог и высокая пылевая составляющая – это обычный состав воздуха крупных и промышленных городов. Так, что же поступает в наш дом вместе с приточным воздухом?

Для того чтобы очистить воздух от различных загрязнений, на большинстве промышленных предприятий используются фильтры для систем вентиляции.

На видео пример того, что попадает в наше жилище без использования вентиляционных фильтров.

Как классифицируются вентиляционные очистители

Фильтры различаются по степени очистки и по тому, каким способом они это делают. В свою очередь, бывают воздушные очистители поглощающие и пористые.

  • В сорбционных очистительных приборах наполнители бывают из резиновой и ПВХ крошки, мелкого гравия, а также активированного угля.
  • Пористые очистители состоят из металлических и синтетических сеток и волокон, различных перфорированных лент, с пропиткой маслом или без нее. Кроме того, к пористым элементам относятся и такие, в которых фильтрующий материал для вентиляции состоит из хлопчатобумажной, шерстяной ткани, или из стеклоткани.

Есть еще отдельный их подвид, под названием электростатические, которые эффективно очищают проходящие через них воздушные потоки методом электростатического заряда.

Вентиляционные воздушные очистители могут быть:

  1. Грубой очистки, задерживающие частицы более 10 мкм.
  2. Тонкого очищения воздушных масс, задерживающие частицы более 1 мкм.
  3. НЕРА фильтрующие элементы, которые способны задерживать частицы до 0,1 мкм.

Воздушные фильтры для вентиляции обозначаются маркировкой, в зависимости от класса очистки :

  • Фильтрующий материал от G3 до F9G3 Может удерживать крупные включения в воздушные массы.
  • G4 может удерживать пыль, пыльцу растений (частично).
  • Задерживает в воздухе споры, дым и некоторые химические соединения F5 .
  • Очищает воздух полностью от пыли, частично удерживает болезнетворные бактерии и табачный дым F6 –F7.
  • F8 очищает воздушный поток от пыли, находящейся в атмосфере, табачного дыма и большинства химических соединений.
  • F9 максимальная очистка воздуха от примесей, некоторых видов бактерий, спор грибов, запахов и т.д.

Где применяются вентиляционное очистительное оборудование

Такие очищающие приборы можно встретить как в жилищно-коммунальной сфере, медицине, детских и общеобразовательных организациях, так и во многих отраслях промышленности. Кроме того, их активно применяют для фильтрации входящих и исходящих воздушных потоков:

  • Общепите и фастфудах.
  • Складских помещениях.
  • Бизнес- центрах.
  • Магазинах.
  • Железнодорожных, и автовокзалах и т.д.

Компактные воздушные очистители

Компактные фильтры относятся к сорбционным, и используются для эффективного очищения воздушных масс в системах вентиляции на химических предприятиях, и для удаления из воздуха различных загрязнений и химических составляющих.

Данный фильтр предназначен для очистки стока до необходимой нормы сброса в водоемыОни могут иметь (F5-F9) класс фильтрации и относятся к очистительным приборам тонкой очистки. Они действительно соответствуют своему названию. Конструкция этого вентиляционного оборудования состоит из металлической или пластиковой рамки с плотно вложенным в нее гофрированным фильтрующим элементом.

Они могут применяться в вентиляционных системах практически всех отраслей промышленности, электроэнергетике, постройках различного назначения и в общепите.


Очищающее угольное оборудование

Еще одним наиболее часто применяющимся видом фильтрующих приборов сорбционного типа, являются угольные фильтры для вентиляции. Они выполняют качественную очистку и удаление запахов из приточно-вытяжных воздушных потоков, а также для задержки различного типа загрязнений, рециркуляционных воздушных масс.

Основное применение эти очистительные приборы нашли в лечебных и детских учреждениях, общеобразовательных школах, и в общепите. Кроме того, они применяются:

  • В бизнес-клубах и центрах.
  • На складах и хранилищах.
  • На подземных стоянках и в гаражах.
  • В помещениях с повышенным уровнем комфортности.
  • В газовой и нефтеперерабатывающей промышленности.
  • В книгохранилищах и музеях.

Так как это оборудование является фильтрами тонкой очистки, то оно часто применяется как дополнительное, исполняющее роль доочистки исходящих воздушных масс на различных предприятиях химической промышленности.

Очистители «карманного» типа

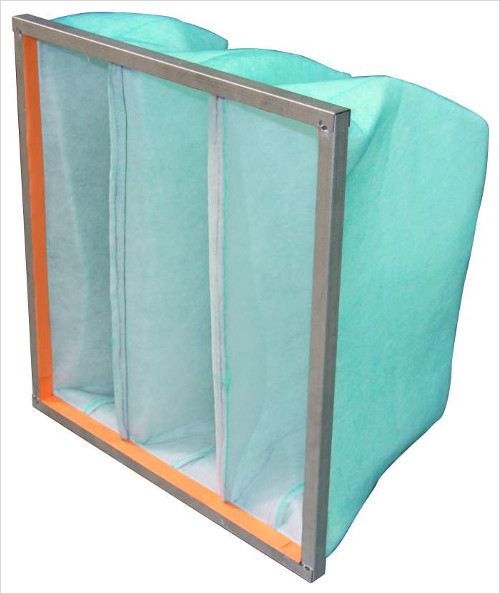

Основная задача данного фильтра - очистка от пыли рециркуляционных масс и наружного воздухаКарманный фильтр для вентиляции предназначен для удаления загрязнений в вентиляционных системах, и из рециркуляционных воздушных масс. В зависимости от назначения в нем могут применяться различные фильтрующие материалы со степенью очищения как G3-G4, так и F8-F9.

Воздушные фильтры такого типа состоят из металлической или пластиковой рамки, соединенной с фильтрующим модулем, сделанным в виде карманов. Это оборудование характеризуется большой пылеемкостью и очень хорошей способностью задерживать различные виды загрязнения.

Карманные фильтрующие блоки применяются для очищения от загрязнений, воздушных масс, на предприятиях общепита, предприятиях связанных с металлообработкой, при производстве продуктов питания, в общественных зданиях, супермаркетах и складах.

Панельные сменные фильтрующие элементы

Панельные, или же кассетные фильтры для вентиляции, могут применяться в общеобменных вентиляционных системах, и могут быть как грубой G2-G3, так и тонкой F5-F8 очистки воздуха. Кроме того, они выпускаются в сменном или регенерируемом исполнении.

Корпус кассетных очистителей изготавливаются из пластика или гальванизированной стали. Фильтрующий элемент в них может быть выполнен из различных материалов, в зависимости от назначения и используемых условий. Для фильтрующего оборудования грубой очистки, широко применяется гофрированная бумага, синтетическое волокно, нетканая синтетическая основа на металлической сетке. Для фильтрующих элементов тонкой очистки применяется клееное стекловолокно на крупной или мелкой металлической сетке.

Применение НЕРА фильтров в вентиляционных системах

НЕРА – это фильтры ультратонкой очистки, которые позволяют улавливать любые взвешенные частички загрязнений, бактерии, вирусы и различные микроорганизмы в воздухе.

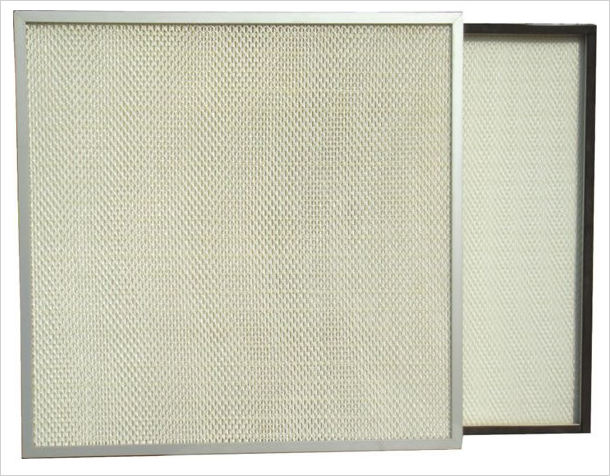

Максимальная степень очистки достигается путем установки HEPA фильтраОсновное применение это оборудование нашло в вентиляционных системах атомных станций, химических и бактериологических лабораторий, фармацевтике, и так называемых «чистых комнатах». Эти фильтрующие элементы имеют маркировку Н10-Н14 и U15-U17. Маркировка Н обозначает, что он может задерживать от 85% до 99,995% возможных загрязнений воздуха. Маркировка U – говорит о том, что этот фильтр предназначен для удаления из воздуха от 99, 9995% до 99,999995% возможных загрязнений.

  • Для фильтрации воздушных масс в вентиляционных системах медицины и фармацевтики, НЕРА очистители выпускаются в корпусе из анодируемого алюминиевого профиля, гальванизируемой нержавеющей стали или пластика с фильтрующим элементом из влагоустойчивого стекловолокна. В качестве уплотнительного материала в таком оборудовании используется полиуретан.
  • Для устранения загрязнений воздушных потоков радиоактивными и токсичными газами в приточно-вытяжных вентиляционных системах атомных станций применяется фильтрующие элементы, с классом очистки Н10-Н14 в корпусах из металла и пластика.
  • Для очищения воздуха в вентиляционных системах химической промышленности, в качестве фильтрующего элемента применяют ткань «Петрянова» и микростекловолокно требуемого класса очистки.

Кроме того, существуют аэрозольное фильтрующее оборудование, применяемое в вытяжных вентиляционных модулях атомных станций и медицинских учреждений, которое предотвращает выброс в атмосферу отравляющих и вредных веществ.
