Электрические канальные нагреватели в системе вентиляции помещений

Устройство канальных нагревателей

Электрические канальные нагреватели воздуха – это встраиваемые в воздуховоды устройства, предназначенные для нагрева до заданной температуры приточного воздуха в системах вентиляции, и доведения воздуха до необходимой температуры (например, перед тепловым насосом) в системах кондиционирования. Широкое применение данные нагреватели нашли в системах локального и резервного отопления помещений, в составе систем, направленных для предотвращения обледенения и установках регенерации воздуха.

Конструктивные особенности прибора

Данное устройство состоит из комплекта ТЭНов, клеммной коробки и корпуса. Если прибор предназначен для работы в составе приточной вентиляции, то нагреватель комплектуется вентилятором и датчиками температуры и скорости движения воздуха. В этой комплектации, электрический канальный воздухонагреватель образует приточную установку для использования в приточных вентиляционных системах.

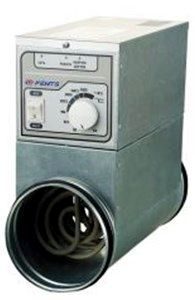

Современная промышленность выпускает канальные электронагреватели с встроенным блоком управления.Канальные электронагреватели с встроенным блоком управления

В данные приборы, помимо нагревательных элементов, устанавливается двухступенчатая защита от перегрева.

  • Первая ступень отвечает за основную защиту устройства от перегрева. При превышении установленной температуры термостат разрывает цепь питания на ТЭНы. После охлаждения устройства до необходимой температуры, термостат автоматически замыкает цепь управления нагревательными элементами.
  • Второй термостат является аварийной защитой от  пожара. Возврат в рабочее состояние после его срабатывания, возможен только в ручном режиме.

Некоторые модели могут управляться при помощи датчика температуры или от сигнала. Поступившего с пульта управления.

В зависимости от формы сечения воздуховодов, воздухонагреватели канального типа производятся трех видов: круглые, прямоугольные и квадратные. Корпус устройства изготавливается из листовой стали с оцинкованным покрытием. Основным материалом для производства нагревательных элементов прибора является нержавеющая сталь.Корпус из нержавеющей стали

Каждый производитель данного устройства вносит дополнения в конструкции приборов, которые не противоречат ТУ 3442-026-15185548-2005. Например: электрические канальные нагреватели Sistemair в обязательном порядке оснащаются резиновыми уплотнительными кольцами на соединительных патрубках. Электрокалориферы «Лиссант» производятся со степенью защиты не ниже IP43.


к оглавлению ↑

Методика расчета необходимой мощности устройства

Для расчета электрической мощности воздухонагревателя канального типа, необходимо  воспользоваться формулой:

P=0,36хQхT

где:

P – искомая мощность электрокалорифера в Вт;

0,36 – поправочный коэффициент;

Q – объем воздуха, проходящего через воздухонагреватель;

T – значение, которое показывает на сколько градусов необходимо поднять температуру.

Например: В Пензенской области, столбик термометра может опуститься до -30°С. Необходимо поднять температуру до +20°С. Производительность приточного вентилятора – 1400 м3/ч.

Расчет:

Т= 30+20=50°С

Р =0,36х1400х50=25 200 Вт

Итог:

Для соответствия необходимым условиям понадобится электронагреватель воздуха, мощностью 26 кВт.

Для правильной работы данного прибора очень важным является такой показатель, как скорость движения воздуха через ТЭНы. Минимальная скорость движения воздуха через воздухонагреватель должна составлять 1,5 м/с.

к оглавлению ↑

Особенности монтажа канального электрокалорифера

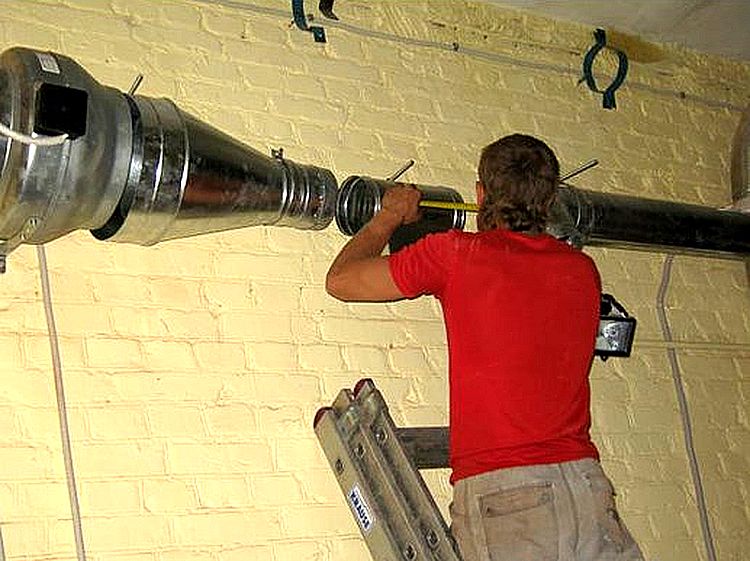

Устройство в систему вентиляции может монтироваться как вертикально, так и горизонтально. Главное – соблюдение направление движения воздушного потока, которое указано стрелкой на корпусе устройства.Монтаж в канальный воздуховод

При монтаже следует учитывать и расстояние от нагревателя до ближайшего вентиляционного оборудования, которое не должно быть меньше двух диаметров воздуховода. При  подключении электрической части, особое внимание нужно уделить сечению кабеля. Которое должно соответствовать мощности калорифера.

Запрещается устанавливать нагреватель воздуха вниз клеммной коробкой.

Все канальные электрические воздухонагреватели предназначены для установки в воздуховоды, перемещающие невзрывоопасные среды, с содержанием механических включений не более 100мг/м3. Если перемещаемый воздух загрязнен, то перед устройством рекомендуется установить фильтр, который задержит пыль и другие включения. Если этого не сделать, то в результате налипания твердых частиц на нагревательный элемент будет происходить его перегрев, что может привести к выходу его из строя.

Монтаж и подключение канальных электронагревателей воздуха должны выполнять только специалисты, с действующим допуском к работе с электрооборудованием.
