Дроссель клапан: назначение и преимущества использования в системе вентиляции

Вентиляционный клапан

Дроссель-клапан – специальное устройство в системе вентиляции, которое за счет своей конструкции позволяет регулировать объемы проходящего через систему воздуха. Принято выделять дроссель-клапан прямоугольный и дроссель-клапан круглый.

Сфера применения подобных клапанов довольно широка, особое распространение они получили на пищевых и промышленных предприятиях, где крайне важно обеспечивать достаточный приток свежего воздуха. Обратите внимание на то, что использование устройства не допускается во взрывоопасной и агрессивной среде, а также если температура воздуха в системе превышает 80 градусов по Цельсию.

Дроссель-клапан устанавливается в системе вентилирования в местах ответвлений воздуховодов от центральной магистрали. Устройство позволяет регулировать объемы проходящего воздуха и выравнивать сопротивление для нормальной работы всей системы. В продаже имеются дроссель-клапана разного диаметра и размера, подбирать устройство стоит по размерам самого воздуховода.

В основном круглый дроссель-клапан обозначается, как РК-300-хх, где хх – необходимый диаметр конструкции, к клапанам прямоугольной серии принято применять обозначение РК-302. Обратите внимание на то, что при заказе дроссель-клапана обязательно необходимо указать диаметр конструкции и сечение. Помимо распространенных размеров некоторые компании по согласованию с клиентом готовы выпускать клапаны по индивидуальным размерам.

Типы клапанов

На сегодняшний день дроссель-клапан представлен на рынке в следующих модификациях:

Круглый

Изготавливается из стали толщиной от 0,5 до 1 мм, минимальный диаметр конструкции – 100 миллиметров. Что касается длины, то она зависит от пожеланий клиента. В основном конструкция предусматривает наличие специальной площадки для подведения проводов и установки электропривода;

Прямоугольный

Толщина стали – от 0,5 до 1 мм, минимальные размеры конструкции – 10 см2. К особенностям конструкции можно длину, которую может выбрать потребитель, присутствие пульта управления, изготовленного из пластика, а также площадки для подключения электрического привода.

Дроссель клапаны в обечайке с сектором управления изготавливаются в соответствии с требования ГОСТа и строительных норм и правил.

к оглавлению ↑

Устройство и принцип работы

Дроссель-клапан – прямоугольный либо круглый патрубок, внутри которого закреплено металлическое полотно. Управление положением полотна осуществляется посредством электропривода либо вручную, от положения полотна зависят объемы потока воздуха, проходящего через систему.

У электрического привода при управлении клапаном есть следующие преимущества:

  • легкое управление положением полотна в случае, если он находится в труднодоступном месте;
  • легкое управление клапаном, если он имеет слишком большие размеры;
  • есть возможность подключить дроссель-клапан к общей электрической системе вентиляции.

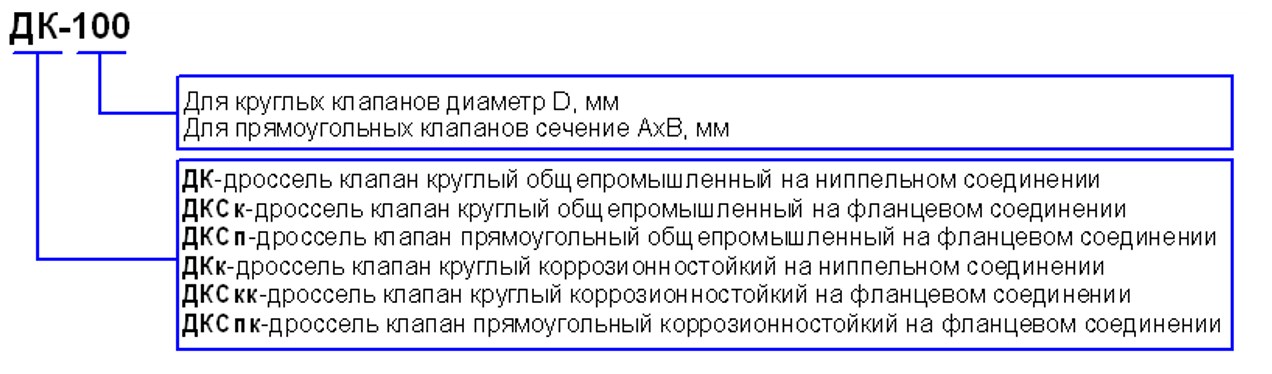

В основном подобные клапаны изготавливают из оцинкованной стали. На рынке представлены конструкции следующего вида:Разновидность клапанов, предоставленных на рынке

Обратите внимание на то, что дроссель-клапан не предусмотрен для полного перекрытия потока воздуха в системе вентиляции, так как даже в вертикальном положении через систему проходит около 10 процентов воздушного потока.

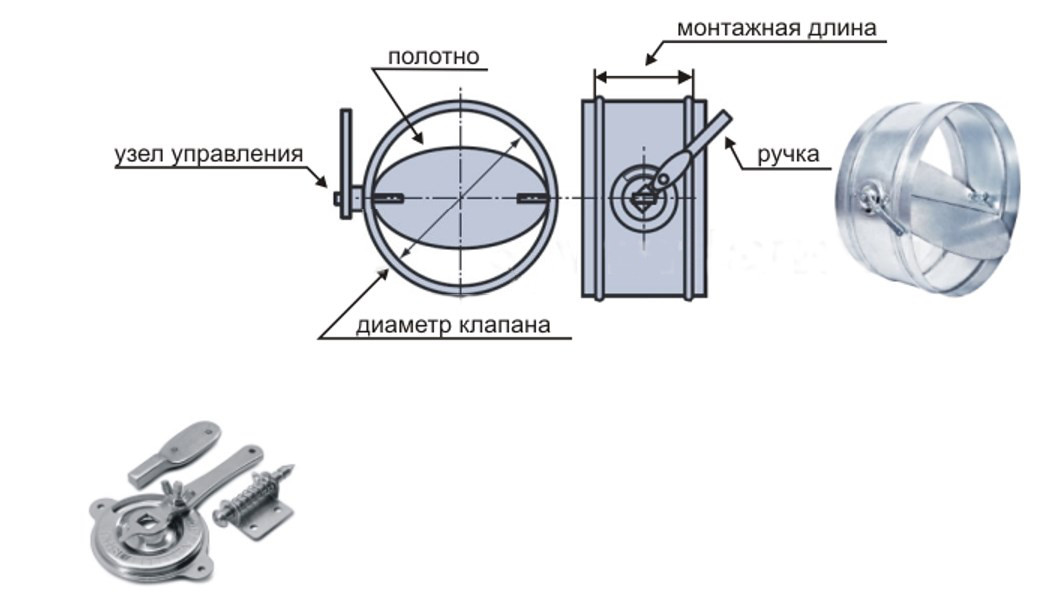

Регулировка системы в ручном режиме производится с помощью поворота специальной ручки. Каждый поворот наклоняет внутренне полотно на 10-15 градусов, для того, чтобы закрепить ручку в определенном положении, необходимо зафиксировать ее с помощью специального болта. Как закрепить клапан в вентиляционной системе


к оглавлению ↑

Установка дроссель-клапана в вентиляционную систему

Монтаж дроссель-клапан осуществляется непосредственно в систему вентиляции. Выбор формы клапана зависит напрямую от формы сечения воздуховода в месте монтажа устройства. Обратите внимание на то, что положение клапана в системе непринципиально, главное – если клапан будет эксплуатироваться в ручном режиме, к ручке управления должен быть обеспечен легкий доступ.

Крайне важен монтаж дроссель-клапана в системе, где используются радиальные вентиляторы. В момент включения такой системы заслонка кабеля должна быть опущена, поднимать ее стоит постепенно, в ином случае электродвигатель может сгореть из-за перегрузки.

к оглавлению ↑

Виды дроссель-клапана

Воздушный клапан Арктос

Клапан квк Арктос – предназначается для регулировки силы воздушного потока в системе вентилирования, может быть использован для ограничения прохода воздуха по вентиляции. Изготавливается из оцинкованной стали, защищенной от коррозии. В конструкции имеется специальное резиновое уплотнение, облегчающее монтаж устройства в систему.

В комплекте с клапаном идет электрический привод, позволяющий автоматизировать работу системы.

Клапан сохраняет свою работоспособность вне зависимости от ориентации в пространстве.

Регулирующие клапаны Лиссант

Многостворчатые регулирующие воздушные клапаны от компании Лиссант предназначены для использования в системах вентилирования, кондиционирования и отопления. Наличие сразу нескольких створок гарантирует более точную настройку.

Предусмотрено управление системой в ручном и автоматическом режиме, для последнего потребуется дополнительный заказ электрического привода.

Устройство изготовлено из стали, защищенной от коррозии, имеет продолжительный срок эксплуатации и прекрасно справляется с поставленной задачей.

Дроссель-клапан ДКП-00

Стандартный клапан с ручным управлением отечественного производства используется для регулировки потока воздуха в системе вентилирования и для предотвращения прохождения воздуха в выключенной системе. Может быть использован только в неагрессивной и безопасной от взрывов среде.

Управление заслонкой осуществляется в ручном режиме, один поворот ручки гарантирует изменение положения заслонки на 10-15 градусов. Положение заслонки фиксируется с помощью специального болта.

Дроссель-клапан взрывозащищенный

Используется для регулировки потока воздуха, а также невесомых взрывоопасных веществ в вентиляционной системе на промышленном производстве. Может быть использован в системе вентилирования, кондиционирования и отопления.

Данный вид заслонок особо востребован на производствах, где существенно повышен риск взрыва. За счет прочной конструкции допускается использование устройства в агрессивных средах и при повышенных температурах воздуха.

Дроссель-клапаны ДКСП

Прямоугольные дроссель-клапаны применяются в стандартных системах кондиционирования и вентилирования, где нет риска взрыва либо резкого повышения температуры. Устройство может применяться для регулировки количества проходящего через систему воздуха, а также для перекрытия воздушного потока в случае выключения вентиляции. Управление системой производится в ручном режиме. Предусмотрено место для подключения электродвигателя.
