Для чего нужен щит управления вентиляцией

Устройства щита управления вентиляцией

Современная вентиляционная система включает в себя достаточно большое количество различных приборов, регулирующих и повышающих качество воздухообмена в помещениях. Для обеспечения работы всех элементов в штатных и заданных режимах был разработан и принят в качестве обязательного элемента системы щит, или как его еще называют, шкаф, блок или пульт управления вентиляцией.

Для чего необходимо это оборудование

Управляющий шкаф предназначен для контроля и координирования работы всех приборов, включенных в приточную, вытяжную, приточно-вытяжную, аварийную вентиляционную систему, в автоматическом или ручном режиме. Кроме этого, управляющие блоки могут успешно работать с системами вентиляции, оснащенными электрическим или водяным калориферами и охладителями, рекуперацией и рециркуляцией воздушных потоков.

Основные задачи, которые решаются при помощи управляющего шкафа:

  • Контроль за состоянием и производительностью оборудования включенного в систему вентиляции.
  • Обеспечение необходимых режимов работы приборов.
  • Своевременное оповещение о сбоях в работе оборудования, загрязнении воздухопроводов и фильтрующих элементов.
к оглавлению ↑

Основные устройства, входящие в управляющую систему

Эта система представляет собой совокупность контролирующих и исполнительных устройств, выделить из которых можно:

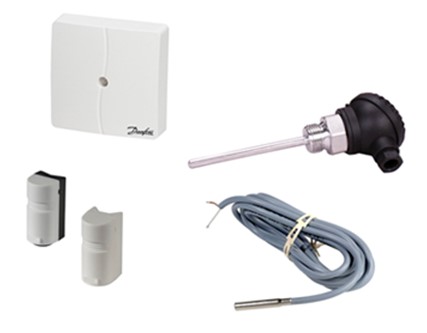

  1. Датчики, которые собирают необходимую информацию о состоянии воздушной среды, приборах и механизмах, и передают их контроллерам, для анализа и создания команд исполняющим устройствам. Чаще всего в нее входят температурные сенсоры, датчики влажности и давления, перемещающегося по воздуховодам воздуха и датчики, определяющие скорость вращения вентиляторов.Датчики контроля воздушной среды
  2. Контроллеры анализируют данные с датчиков и формируют команды для исполнительных устройств. Контроллер для исполнительных устройств
к оглавлению ↑

Исполнительные элементы

Как уже было сказано выше, управляющий блок служит не только для контроля за оборудованием, но и подает команды некоторым приборам для создания правильного воздухообмена и наиболее благоприятного микроклимата в помещениях.

При помощи автоматики можно осуществлять манипуляции с:

  • Приводами вентиляторов.
  • Работой привода воздушного клапана.
  • Клапанами переключения воздушных потоков.
  • Задвижками.
  • Нагревательными устройствами.
  • Электропитанием приборов, предотвращая его скачки и перепады.
к оглавлению ↑

Устройство щита

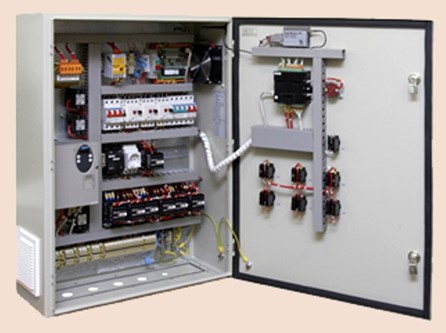

Так выглядит стандартный щит управления вентиляцией. Схема расположения устройств может быть различна, в зависимости от модели и его функциональных особенностей.Устройство щита управления вентиляцией

Щит состоит из:

  • Металлического или пластикового корпуса, который должен соответствовать классу защиты IP 45.
  • Блока питания.
  • Контроллера, анализирующего данные датчиков и подающего команды исполняющим аппаратам.
  • Пульта ручного управления некоторыми режимами.
  • Преобразователя частоты для изменения скорости вращения привода вентилятора в ручном режиме.
  • Автоматических выключателей (автоматов).
  • Блока сигнализации со световой индикацией.
  • Клеммника.

Располагаться щит я должен в сухом помещении (желательно в диспетчерской), вдали от источников тепла и химического воздействия.

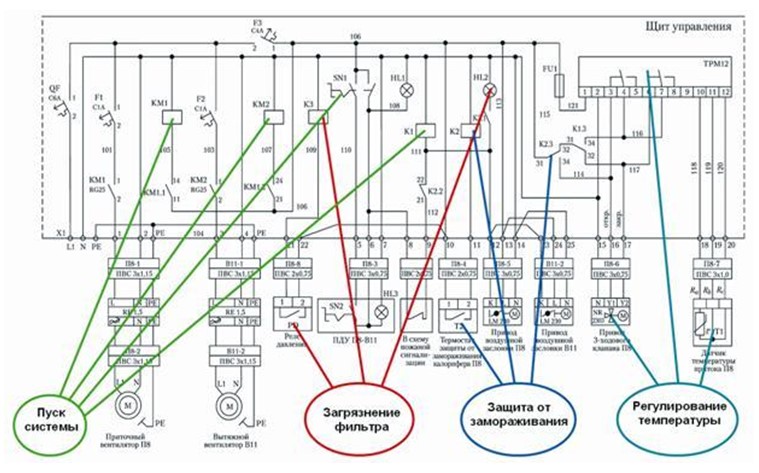

На картинке представлена стандартная электросхема шкафа управления вентиляцией.Электросхема щита управления

к оглавлению ↑

Основные функции управляющих блоков

В зависимости от назначения и модели, щит имеет различный набор функций. Но существует стандартный функционал, который есть практически у всех шкафов. Рассмотрим его основные возможности:

  • Запуск в ручном и автоматическом режиме.
  • Совместимость со всеми сенсорами приточного и атмосферного воздуха.
  • Контроль температуры привода приточного вентилятора.
  • Управление воздушными клапанами.

Схема щита управления приточной вентиляцией включает в себя автоматику, которая позволяет выполнять следующие функции:

  • Предотвращать обмерзание и перегрев калориферов и охладителей.
  • Сигнализировать о степени загрязнения воздушных фильтров.
  • Обесточивать оборудование при аварийных ситуациях и пожаре.

Автоматизация вентиляционной системы – достаточно дорогое и ответственное мероприятие. Неправильный выбор оборудования может привести к созданию аварийных ситуаций, что чревато серьезными финансовыми затратами. Выбор модели шкафа, устройств контроля и управляющего оборудования, а также автоматики, следует доверить исключительно профессионалам.
