Делаем расчет приточно вытяжной вентиляции правильно на примере бытовой системы

raschet_pritochnoy_ventilyatcii

Вентиляция выполняет важную роль, обеспечивая не только приток свежего воздуха, но и своевременное удаление отработанного углекислого газа. Практика свидетельствует, что естественная система воздухоотводов, запроектированная в квартирах старого жилищного фонда, не справляется с возложенными на нее обязанностями, поэтому здесь часто требуется качественная модернизация всей системы.

Почему важен правильный расчет?

К монтажу системы воздухооборота следует подходить очень внимательно, поскольку малейшая неточность может привести к значительному снижению эффективности работы всей системы. Правильный расчет приточно-вытяжной вентиляции позволяет учесть все важные технические составляющие, а также параметры помещения, гарантирует трехкратный воздухообмен в помещении. Не следует думать, что для правильного расчета необходимо обладать выдающимися знаниями, вполне достаточно знать главные формулы и те элементы, которые влияют на функционирование вентиляции.

Наиболее востребованной системой вентиляции является жилая, которая оборудуется в частных домах, квартирах, летних кухнях, гаражах, балконах и лоджиях. Приточно-вытяжная система циркуляции воздуха в помещении включает в себя:

  • Воздушный клапан
  • Заборную решетку
  • Фильтры очистки
  • Калорифер
  • Вентиляторы
  • Воздухоотводы, патрубки.

Вся конструкция монтируется с учетом проектных данных, а также в местах, которые являются для этого наиболее подходящими, то есть в верхней части помещения.

Пример расчета вентиляционной системы жилого помещения

Делаем расчет вентиляции правильноМногих интересует вопрос, как рассчитать приточную вентиляцию грамотно, чтобы эффективность от ее функционирования была максимальная. Для этого важно знать несколько формул, которые помогут определить параметры требуемой вентиляции. Следует знать, что вентиляция жилого помещения должна обеспечивать не только трехкратный воздухообмен по наружному воздуху, но и его температуру.

Существует норма предельно допустимых концентраций в наружном воздухе различных веществ, включая углекислый газ:

  • для города – 800-1000 мг/м.куб.
  • для сельской местности – 650 мг/м.куб.

Это показатель нужен для определения главного расчетного расхода воздуха в квартире, а также тепла:


Qвент = ср * ρн * Lвент * (tн — tв)

где:

  • Qвент — расход воздуха в зависимости от концентрации в нем вредных веществ
  • ρн — плотность наружного воздуха
  • ср — теплоемкость воздуха (рассчитывается по формуле ср = 1,005 кДж/кг∙С;)
  • tн и tв – расчетные значения для температуры воздуха (снаружи и внутри) квартиры при расчетных условиях.

Важно!
Если приточно-вытяжная система имеет рекуператор, то условная температура входящего потока при расчете принимается за значение +15°С, а формула остается такой же.

Зная данную формулу, каждый сможет произвести самостоятельный расчет приточно-вытяжной вентиляции для бытовых условий, не прибегая к помощи специалиста. После этого остается только приобрести все необходимые материалы и приступить к непосредственному монтажу.

Снижаем энергозатраты с помощью рекуператора

На протяжении долгого времени главной проблемой принудительной циркуляции воздуха было быстрое охлаждение помещения в зимний период из-за попадания в него холодного воздуха. Сегодня эта проблема успешно решается с помощью калориферов, нагревающих поступающие внутрь воздушные массы. Помимо этого существуют калориферы, работающие за счет циркуляции горячей воды (водяные), однако они чаще всего используются в помещениях большой площади.

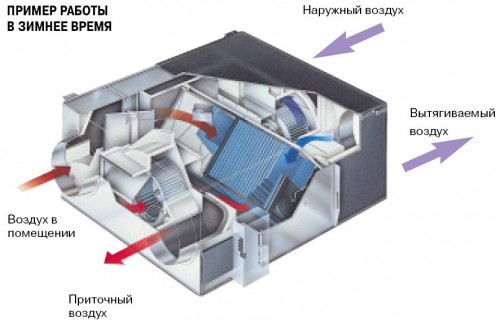

Рекуператор для вентиляции - незаменим в зимнее время годяСовременный расчет приточной вентиляции часто включает в себя и рекуператоры, представляющие собой эффективные устройства, использующие тепло удаляемого воздуха для нагрева входящего потока. Рекуператоры делятся на несколько типов:

  • Пластинчатые
  • роторные
  • Водяные
  • Крышные

Каждый из них имеет свои особенные преимущества, но в целом любой способен снизить энергозатраты на отопление вентилируемого помещения до 65%.

Продумывая вентиляцию помещения вне зависимости от его типа и назначения важно все внимательно рассчитать.

Важно!
Если несмотря на все свои старания, вы сомневаетесь в полученных расчетных данных, следует все же вызвать специалиста, который сможет уверено просчитать мощность вентиляторов, диаметры входящего и исходящего воздуховодов, тип калорифера или рекуператора.

Следует помнить, что система вентиляции должна быть запроектирована и выполнена таким образом, чтобы создавать в помещении самые комфортные условия для проживания и работы.
