Делаем грамотно приточную систему вентиляции своими руками

Фото: схема приточной системы

В момент постройки большинства сооружений, вентиляция проектировалась с учетом естественного притока свежего воздуха через дверные и оконные щели, и различные неплотности. С того момента, как в нашу жизнь пришли качественные пластиковые окна, металлические двери с хорошим уплотнителем, поступление воздушных масс в дома практически прекратилось, что очень сильно повлияло на естественную вентиляцию в жилище в негативную сторону.

Казалось бы, можно решить вопрос регулярным проветриванием, но эта мера эффективна только зимой, и то не у всех, а летом, вместе со свежим воздухом, в наше жилище попадают пыль, аллергены и т.д. Что можно предпринять в таком случае, ведь возвращаться к старым деревянным окнам никому не хочется? Выход один, делать принудительную вентиляционную систему в жилище своими силами.

Что такое принудительная вентиляция

Механической или принудительной вентиляцией называется, созданный с помощью специального оборудования (вентиляторов), и подаваемый в жилище воздушный поток. Он создает в квартире избыточное давление, и вытесняет собой отработанный воздух, который выводится через естественную вентиляцию. В каждую комнату квартиры, воздушный поток поступает двумя способами:

  1. С помощью точек входа уличного воздуха.
  2. По объединенной в единую конструкцию, системе воздуховодов.

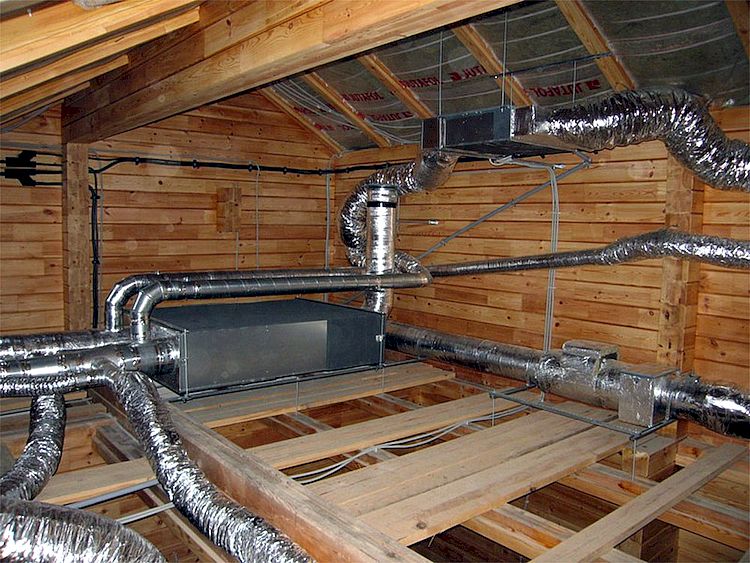

Система приточных воздуховодов под потолкомНаиболее эффективной схемой принудительной вентиляции жилых помещений является создание одновременно как принудительной приточной, так и механической вытяжной вентиляции. Входящий воздух может подогреваться посредством использования рекуператора, проходить фильтрацию и т.д. Сделать приточную вентиляцию своими руками совсем несложно, но, прежде всего, нужно знать, из чего она состоит.

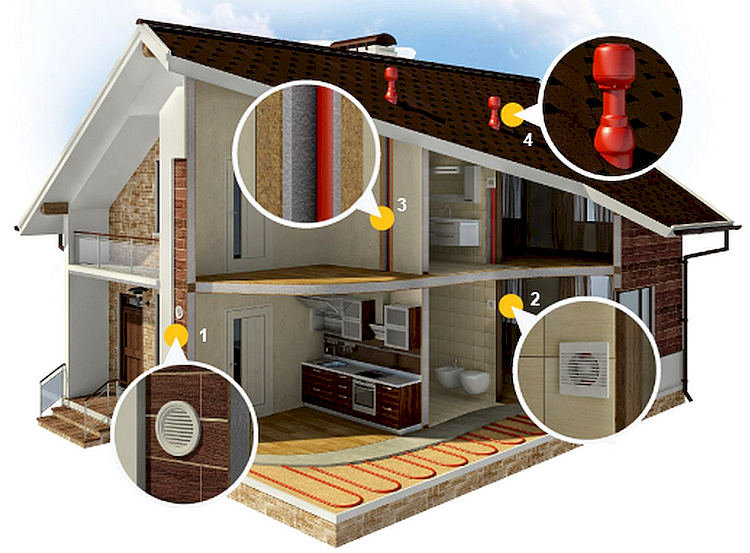

Из чего состоит механическая вентиляция жилища

Такой вид системы состоит из массы отдельных элементов, которые выполняя разные задачи, объединены между собой.

  • Воздухозаборные решетки. Они устанавливаются для предотвращения попадания в воздуховоды различного мусора, мелких грызунов и насекомых.
  • Воздушные фильтры. Они могут быть различной конфигурации и сечения, но назначение у них одно: очистка поступающих в помещение воздушных потоков от механических примесей.
  • Воздушные клапаны служат для регулирования количества попадающего с улицы воздуха и препятствуют проникновению в жилище холодных воздушных потоков, в случае остановки вентиляции.
  • Приточные вентиляторы обеспечивают постоянный поток и направление воздуха в каналы или воздуховоды.
  • Шумопоглатители служат для уменьшения шумов, создаваемых оборудованием и движением воздушных масс.
  • Нагреватели воздуха обеспечивают нагрев воздушного потока до нужной температуры.
  • Воздуховоды или каналы объединяют все приборы в единую систему.
  • Автоматика позволяет изменять режимы работы, осуществлять контроль над каждым агрегатом, и синхронизировать их работу.
  • Приточные моноблоки. В них конструктивно объединены все необходимые приборы. При подключении воздушных каналов к входу и выходу этого оборудования, вы получите приточный воздух с установленными вами параметрами.

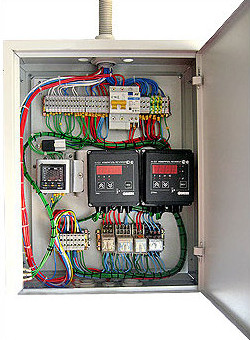

Автоматика управления системой вентиляцииОчень часто в механической приточной вентиляции используются оборудование, выравнивающие давление и распределяющее потоки воздуха по помещению.

Но, даже зная, из чего состоит приточная система, делать ее самостоятельно еще рано. Прежде всего, нужно выяснить, какой конкретно вид нужно устанавливать, и для этого нужно узнать какие существуют виды приточных систем.

Какой тип выбрать

  1. Совмещенная. Это наиболее распространенный вид приточной вентиляции в наших домах и квартирах. Приточный вентилятор нагнетает воздух в помещение и выдавливает через естественные вытяжки использованный. Преимущества такой системы очевидны: невысокая стоимость, несложность монтажа. Такая система не позволяет проникать посторонним запахам в жилище. Но есть и некоторые недостатки, один из которых обустройство переточных решеток в межкомнатных дверях.
  2. Приточная вентиляция с охлаждением воздуха предусматривает монтаж и установку в вентиляционную систему центрального кондиционера, но это делается не на одну квартиру, а на дом или отдельный стояк. У этой системы также есть недостатки – это большая стоимость холодильной машины и автоматики и большое количество устанавливаемых воздуховодов.
  3. Вентиляция с подогревом подаваемого воздуха. Это сделать довольно несложно, если в квартире установить приточно-вытяжную вентиляцию с рекуперацией. Этот прибор несколько снизит энергозатраты и сможет поставлять теплый воздух в помещение за счет нагрева приточного воздушного потока, выходящим воздухом.
  4. Приточно-вытяжные устройства с рециркуляцией. В этом случае в помещение также будут поступать подогретые приточные потоки. При рециркуляции воздух, выводившийся из нагретого помещения, частично смешивается с холодным приточным, тем самым его подогревая. Негативные стороны этого агрегата в том, что есть некоторые ограничения в его использовании. Например, в помещениях, где находятся взрывоопасный газ и т.д.

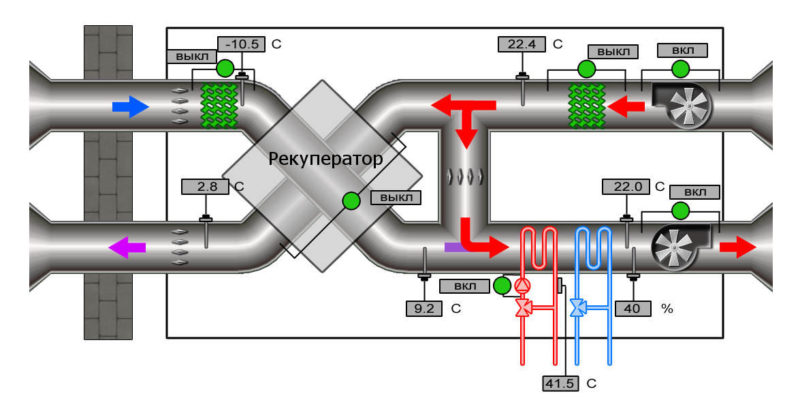

Схема работы приточно вытяжной вентиляции с рекуператоромДаже теперь, когда мы познакомились с ее видами, делать приточно-вытяжную вентиляцию своими руками еще слишком рано. Ее нужно правильно спроектировать и рассчитать.


Правильный расчет — залог стабильной работы

Проект может создаваться как при постройке сооружения, так и после введения его в эксплуатацию. Следует помнить, что в проекте должны учитываться все особенности постройки, назначения каждой комнаты и их площадь. Также он должен содержать точные указания мест установки оборудования и воздуховодов, а также произведенных расчетов нужного воздухообмена.

Расчет приточно-вытяжной вентиляционной системы включает в себя:

  • Производительность вентиляции.
  • Необходимую мощность и количество нагнетающих вентиляторов.
  • Максимально возможный, согласно СНИП уровень шума, и скорость движения воздушного потока по воздуховодам.
  • Необходимое сечение, площадь и материал, из которого должны быть выполнены воздуховоды.
  • Тип и мощность дополнительного оборудования: рекуператоров, калориферов и т.д.

Использование рекуператора

В настоящее время очень популярной системой вентиляции является приточная система, оборудованная рекуператором. Действительно, температура в квартире, круглогодично составляет от +18С до +27С. Почему бы это не использовать в приточно-вытяжной вентиляционной системе. Как это работает?

Воздух, поступая из вне, проходит через рекуператор, в котором теплый воздух из помещения обогревает входящий холодный, не смешиваясь между собой. В летний период все происходит, наоборот: с квартиры, воздух выходит теплый и охлаждается входящим с улицы. Все предельно просто. Рекуператоры бывают трех типов:

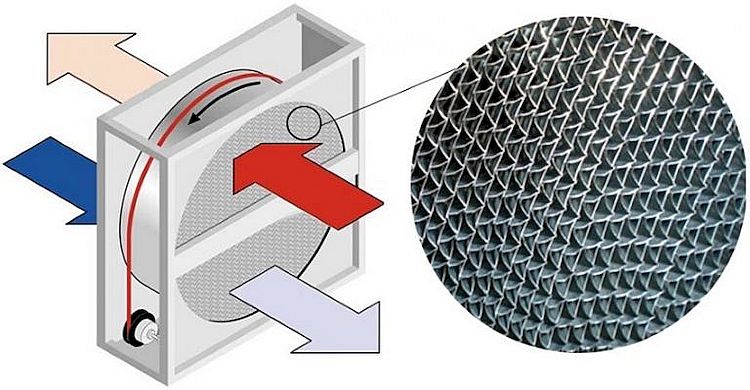

  1. Пластинчатый.Так выглядит роторный рекуператор
  2. Роторный.
  3. С промежуточными теплоносителями.

Наиболее дешевый и соответственно популярный это рекуператор пластинчатый, но, на самом деле, наиболее эффективный – агрегат роторный. В отличие от своего дешевого собрата, роторный рекуператор может работать при температуре ниже – 15С. Использование такого прибора позволяет сохранить до половины тепла или холода в квартире, благодаря чему можно значительно экономить на газе, электричестве, на установке кондиционеров и сплит-систем или обогревателей.

Использование компактных приточных систем

На сегодняшний день существует компактная приточная вентиляция, которая очень неплохо себя зарекомендовала.

Установка действительно небольшая, к тому же – энергосберегающая, обеспечивает приток уже очищенного и подогретого (или охлажденного, в зависимости от времени года) воздуха в помещение. Внутри этой коробки прячется вентилятор, подающий воздух с улицы, фильтр, очищающий этот воздух, рекуператор, принцип действия которого мы рассмотрели выше и автоматика, регулирующая работу приборов. Отработанный воздух засасывается вторым вентилятором, проходит через рекуператор, где и отдает свое тепло (или холод) входящему воздуху и выводится за пределы помещения. Удобно и эффективно. Установить его в квартире необычайно просто:

  • Прежде всего, выберете место его установки.

    Важно!
    Специалисты рекомендуют устанавливать такие системы в комнатах наибольшего скопления или частого использования людьми.

  • Такая установка монтируется на фасадную стену, возле окон, и балконов как можно выше к потолку. После разметки, нужно пробить наружу отверстие соответствующего диаметра.
  • После того как вы «прорвались наружу», начинайте установку с телескопических воздуховодов, надевая с наружной стороны стены защитные колпаки (через балконы и окна).
  • После чего производим монтаж всей установки.

Как видите, самостоятельная установка приточно-вытяжной вентиляции такого типа не составляет особой сложности, но пробиться через несущую стену не так то и просто. Используйте для этого перфоратор и защитные средства: очки, перчатки и т.д. Если работа производится в высотном доме, то лучше всего привлечь для ее выполнения профессионалов.
