Осушитель сжатого воздуха: его устройство и применение

Сжатый воздух и как его осушить

В большинстве технологических циклов сжатый воздух, используется так же часто, как и электроэнергия. Воздух, который используется компрессором, всегда содержит большое количество влаги. В процессе сжатия воздушной смеси происходит концентрация водяных паров, что приводит к ее конденсации в трубах пневмосети.

Назначение и принцип действия

Избыток влаги в трубах, в парообразном и жидком агрегатном состоянии, может привести к серьезным проблемам, вплоть до остановки производства. К наиболее вероятным последствиям наличия влаги в пневмосети можно отнести:

  • Промерзание открытых участков воздухопроводов.
  • Коррозию воздушных магистралей.
  • Поломку пневмоинструмента, вентилей и другой запорной арматуры и пр.

Для удаления паров воды, применяются специальные устройства под названием осушители сжатого воздуха. Эти аппараты эффективно удаляют водяной пар из воздуха предотвращая попадание влаги в различные тех.процессы. Принцип действия осушителя зависит от его типа.

к оглавлению ↑

Типы осушителей

На сегодняшний день современная промышленность предлагает несколько типов таких аппаратов.

Фреоновые

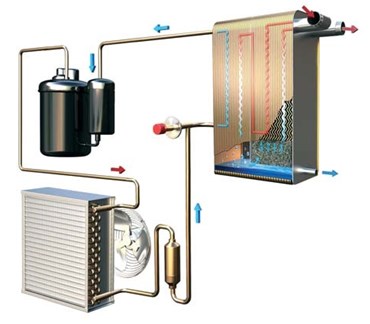

Принцип действия устройств такого типа заключается в искусственной конденсации влаги из воздушной смеси посредством ее охлаждения. Фреоновый или как их еще называют, рефрижераторный осушитель сжатого воздуха для компрессора можно использовать в том случае, если пневмосеть находится в пределах отапливаемого помещения.Фреоновые осушители

Десикантные устройства с холодным восстановлением свойств наполнителя

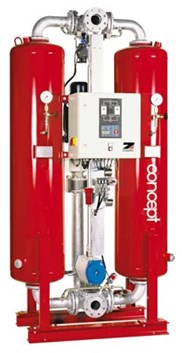

Сжатый воздух от компрессора поступает в емкость с наполнителем, в качестве которого чаще всего используется силикагель или любой другой адсорбент, задерживающий пары влаги. Холодная регенерация есть не что иное, как просушивание адсорбента, для восстановления его адсорбирующих качеств. Восстановление десиканта производится частью сухого воздуха. К недостаткам адсорбционных осушителей воздуха после компрессора можно отнести значительные потери сжатого воздуха при восстановлении адсорбционных свойств десиканта.Десикантные устройства, осушающие воздух

Такие устройства, чаще всего комплектуются фильтрующими элементами, которые задерживают твердые частицы до 0,01 мкм. и некоторую часть конденсата. Он выводится из устройства посредством поплавкового конденсатоотводчика. Остальная влага задерживается адсорбентом.

Адсорбционные, с горячей регенерацией

По принципу своей работы, осушители с горячей регенерацией адсорбента ничем не отличаются от устройств, описанных выше. Главные отличия не в способе удаления влаги из воздуха, а в способе восстановления свойств адсорбента. Существует четыре типа горячей просушки наполнителя:

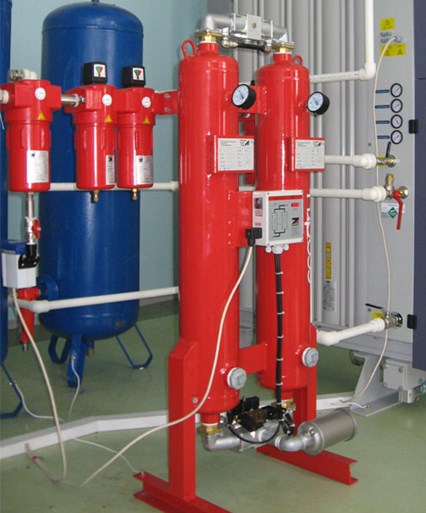

  • Осушители с горячей регенерацией адсорбентаВнутренняя. В осушителях такого типа для восстановления свойств адсорбирующего вещества, производится отбор уже сухой воздушной смеси и вместе с наполнителем нагревается внутри устройства при помощи ТЭНов.
  • Внешняя. В аппаратах с внешним нагревом используется воздух, который нагревается перед поступлением в устройство.
  • Восстановление десиканта теплом от сжатия воздушной смеси. После регенерации, обогащенная влагой смесь, под давлением возвращается в воздушную систему для повторного использования.
  • Вакуумное восстановление свойств адсорбирующего вещества. Благодаря вакуумному насосу, воздушная смесь подается в емкость с наполнителем, создавая внутри бака с адсорбентом отрицательное давление.

Мембранные

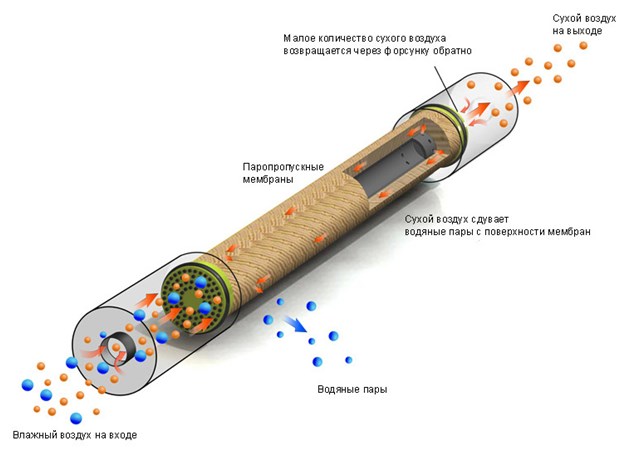

Принцип действия этих аппаратов основан на задержке молекул воды, при прохождении воздушного потока через отверстия в мембранах. Основным преимуществом таких устройств является долговечность, они не нуждаются в обслуживании и электропитании.Долговечность, как основное преимущество мембранного осушителя

Бесфреоновые

Такие осушители представляют собой аппарат, собранный из нескольких радиаторов, охлаждаемых мощными вентиляторами.

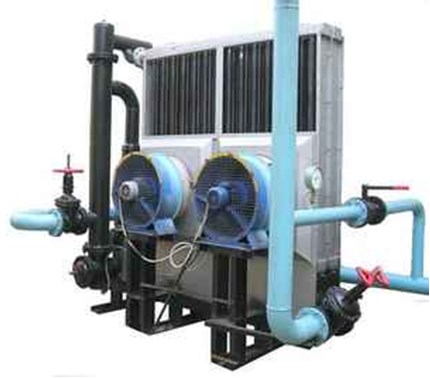

Воздушный поток, проходя по оребренным трубам радиатора, охлаждается до того момента, пока на радиаторах не выпадает конденсат, который собирается в конденсатоприемник, после чего сливается. Простота конструкции и долговечность – вот основные достоинства этого устройства.Воздух охлаждается благодаря множеству радиаторов

к оглавлению ↑

Область применения

Такие устройства применяются практически во всех технологических процессах, где необходима воздушная смесь с отсутствием или минимальным содержанием влаги. Чаще всего эти аппараты применяются:

  • В химической, фармацевтической, нефтеперерабатывающей отрасли промышленности.
  • В производстве телекоммуникационной кабельной продукции.
  • Для приведения в действие пневмоинструмента.
  • В воздушных системах управления.
  • В покрасочных камерах.
  • В тормозной системе большегрузных автомобилей и поездов.

В связи с высокой стоимостью осушителей, многие руководители небольших предприятий отказываются от использования такого оборудования, чем увеличивают риск выхода из строя всей пневматической системы. В условиях небольшого производства, для питания пневмоинструмента, вместо полноценного осушителя можно использовать влагоотделители (циклоны), установленные перед каждым потребителем.
