Делаем бытовой озонатор воздуха своими руками — необходимые компоненты и пошаговая инструкция

Делаем озонатор воздуха самостоятельно

Климатическая техника уже давно и прочно вошла в нашу повседневную жизнь. Она делает воздух в нашей квартире чище, теплее или прохладнее, создает нормальный уровень влажности – в общем, делает нашу жизнь более комфортной. Исключением не стал и такой прибор, как озонатор.

Но есть во всей климатической технике один серьезный недостаток – ее высокая стоимость. Не каждая семья может себе позволить обзавестись устройством, очищающим воздух от различных неприятных запахов, спор грибков и некоторых форм бактерий. Именно поэтому многие умельцы, коих у нас в стране предостаточно, делают такую технику своими руками.

Принцип работы прибора для производства озона

Для того чтобы сделать озонатор воздуха своими руками, прежде всего нужно знать его принцип работы.

  1. Напряжение подается на повышающий трансформатор, который изменяет его, повышая в несколько десятков раз, и на вентилятор.
  2. После чего, увеличенное напряжение поступает на излучатель, между электродами которого происходит разряд, модифицирующий молекулы кислорода. Благодаря этому в молекуле кислорода появляется третий атом, который и является главным «очистителем» воздуха.
  3. Вентилятор создает поток воздуха для прогона его через пластины излучателя.

Именно благодаря вентилятору воздух будет попадать в прибор и выводиться наружу озон, поэтому подбору его мощности стоит уделить особое внимание. Он не должен иметь большую производительность, так как в задачу вентилятора не входит создание воздухообмена в помещении, а также создавать шума и дискомфорта.

Самодельный озонатор воздуха состоит из:

  1. Преобразователя сетевого напряжения, основными элементами которого служат симистор и неоновая лампа.
  2. Катушки индуктивности.
  3. Излучателя.
  4. Вентилятора.

к оглавлению ↑

Устройство преобразователя напряжения

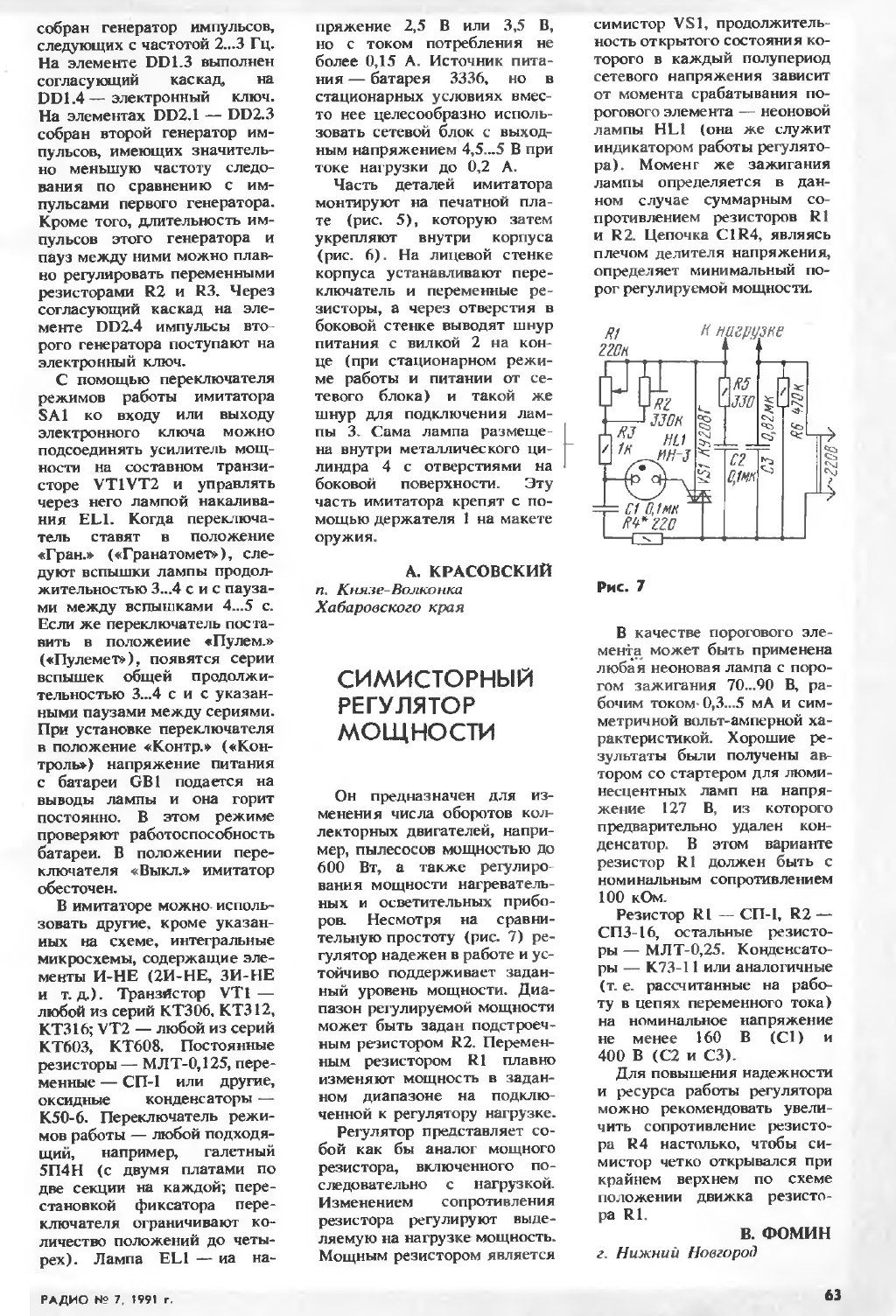

Вырезка из журнала "Радио" за 1991 годПреобразователь напряжения довольно прост в исполнении, но для этого требуются знания в радиоконструировании и электротехнике. Кроме того, нужно самостоятельно создать печатную плату, а после сборки правильно настроить работу устройства, поэтому мы рекомендуем купить обычный диммер.

Но для всех, кто все-таки желает собрать это устройство самостоятельно, схема симисторного регулятора мощности опубликована в журнале «Радио» №7 за 1991 г на странице 63.

к оглавлению ↑

Компоненты для самостоятельной сборки

После того как был собран преобразователь напряжения, осталось приобрести некоторые детали и самодельный озонатор готов к использованию. Вам понадобиться:

  • Катушка зажигания от «Запорожца». Был такой популярный автомобиль в свое время, но сейчас они редкость, хотя запчасти на него не являются дефицитом и стоят сущие копейки. Опытным путем было выяснено, что неплохо подойдет и катушка зажигания от «Оки».
  • Конденсаторы пленочные 2 шт. по 2 мфр. на 630в.
  • Высоковольтные провода с изоляторами.

    Важно!
    Эти провода должны быть только с силиконовыми изоляторами!

  • Сетевой провод.

к оглавлению ↑

Сборка излучателя


Излучатель представляет собой две алюминиевые пластины, толщиной около 1 мм, скрепленные между собой на расстоянии 2 мм. В качестве изолятора между ними прекрасно подойдет обычное оконное стекло, толщиной 2 мм. Скрепляются эти пластины между собой через изоляторы — они не должны соприкасаться.

Сборка устройства происходит так:

  1. Первоначально вырезаются две заготовки из стеклотекстолита, толщиной 3 мм и размерами 100мм. Х 100 мм. Они будут служить внешними изоляторами излучателя.
  2. На одну из заготовок закрепляется пластина из алюминия, размерами 80 мм на 80 мм.
  3. На пластину накладывается стекло, размерами 80 мм на 80 мм.
  4. С двух противоположных сторон закрепляются пластины, из стеклотекстолита, но толщиной 4 мм и размерами 100 мм на 10 мм. Они будут служить обрамлением с двух сторон пластин излучателя и стекла.
  5. На эти полоски текстолита накладывается вторая пластина алюминиевого излучателя.
  6. Последним слоем «пирога» будет вторая заготовка из текстолита, толщиной 3 мм.

Стекло получается одной стороной лежит на текстолитовом изоляторе, а между второй стороной стекла и алюминиевым контактом расстояние в 1 мм. Именно здесь и будет происходить коронный разряд для производства озона. Теперь осталось все смонтировать в корпус, подключить детали и озонатор своими руками готов к работе.

Предлагаем посмотреть видео, где показано как будет выглядеть готовый самодельный озонатор.

к оглавлению ↑

Монтаж устройства

Озонатор собирается в такой последовательности:

  1. Сеть
  2. Преобразователь напряжения, на выходе которой стоит конденсатор.
  3. Поле напряжение подается на низковольтную обмотку катушки.
  4. При помощи проводов высокого напряжения с силиконовыми изоляторами, ток поступает на второй конденсатор, а с него на излучатель.

Следует не забыть в эту схему включить вентилятор, который будет подавать воздух на излучатель, установленный вертикально.

Важно!
Если вы не являетесь как минимум электриком с 4 группой допуска, то мы настоятельно не рекомендуем проводить сборку озонатора своими силами, ввиду опасного для жизни напряжения присутствующего в приборе. Жизнь, является большим достоянием человечества, нежели любой прибор, который можно приобрести в ближайшем магазине бытовой техники.
