Врезка в воздуховод: конструктивные особенности и монтаж изделия

vrezka_v_vozduhovod

В современном строительстве все чаще применяют достаточно сложные архитектурные решения, от сложности которых напрямую зависит разветвленность воздухопроводящих магистралей и вентиляционных систем.

При создании вентиляционных систем особую роль играют воздухопроводы. Для их эффективного монтажа применяется различная крепежная и соединительная фурнитура. Она позволяет с легкостью соединять в любой плоскости различные элементы вентиляционной системы, направлять, производить подвод или отбор воздуха из центральной магистрали, а также регулировать его давление и объем. Без использования этих элементов не обходится ни один проект. Среди таких фасонных деталей активно используются различные соединительные приспособления и патрубки.

Назначение и конструкция

Врезки прямые из оцинкованной стали – это достаточно простые фасонные приспособления, позволяющие производить подсоединение одного воздухоотвода в стенку другого. По большому счету, такой соединительный патрубок является более дешевым и простым аналогом тройника. Они могут иметь различные размеры, сечение и диаметр. Существует два основных типа этих изделий в зависимости от способа монтажа: прямое и круглое.

Они оснащаются отбортовкой, благодаря которой осуществляется надежность соединения воздухопроводов в системах вентиляции, а простота подсоединения позволяет значительно сократить время работ. Такой тип изделий, для более качественного соединения с аналогичным по сечению центральным воздухопроводом, оснащается ниппелем.

Особенности установки

Различают два типа соединения воздухоотводов: в плоскость и в трубу. Врезка прямая в воздуховод предполагает так называемый монтаж в плоскость. Такой тип соединения применяется в случаях крепления круглого воздушного канала к прямоугольной воздушной магистрали.

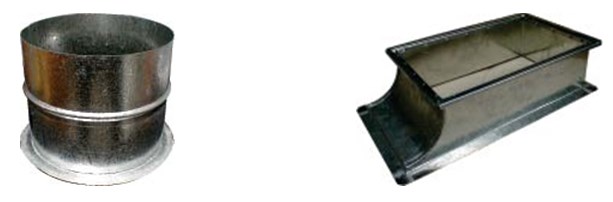

Прямая врезкаДля их крепления на прямоугольной магистрали изначально следует сделать отверстие необходимого диаметра.

Для жесткости конструкции отверстие должно быть меньше поперечного размера стенки воздухопровода, на которую устанавливается подсоединительный патрубок, более чем на 5 см.

Сочленение фасонной детали и воздуховода производится посредством заклепок и самонарезающих винтов.


Для обеспечения герметичности соединения, перед установкой прямой врезки для прямоугольного воздуховода, следует нанести на отбортовку слой силиконового герметика.

Для соединения круглого воздухопровода со стенкой аналогичной по сечению воздушной магистрали применяют круглый подсоединительный патрубок. Такой тип установки принято называть «монтаж в трубу».Врезка "монтаж в трубу"

Для крепления этого элемента вентиляционной системы необходимо сделать отверстие нужного диаметра в воздушном канале. На его отбортовку следует нанести слой герметика (лучше силиконового) и произвести крепление при помощи точечной сварки, заклепок или саморезов.

Существует еще один подвид этой детали, предназначенный для подсоединения круглых воздухоотводов к такому же воздушному каналу, но под углом. Крепление ее практически ничем не отличается от описанных выше элементов: перед установкой на посадочное место нанести герметик и закрепить деталь на центральной магистрали при помощи точечной сварки, заклепок или самонарезающих винтов.

Производство и материал

Эту фасонную фурнитуру производят из оцинкованной рулонной стали толщиной от 0,55 до 1,2 мм и нержавеющей рулонной или листовой стали толщиной от 0,5 до 2 мм. Диаметр изделия варьируется от 10 см до 125 см. Длина патрубка не регламентируется и может производиться в зависимости от требований заказчика. Наиболее востребованы на сегодняшний день круглые и прямые оцинкованные вентиляционные врезки, из-за простоты установки, высокого качества и низкой стоимости материала. Как правило, выпускают воздуховоды и подобную фурнитуру одни и те же производители. Отходы от производства используются ими для производства соединительных элементов вентиляционной системы, что позволяет значительно снизить себестоимость этих приспособлений.
