Вентиляционные хомуты для монтажа воздухоотводов

Монтажные хомуты для воздуховодов

Вентиляционный хомут являются лучшим типом крепежа круглых воздухоотводов друг к другу, к стенам, потолку и другим ограждающим конструкциям. При их помощи можно монтировать как обычные, так и изолированные воздушные каналы.

Типы и особенности конструкции

В зависимости от назначения, их принято разделять на две основные группы:

  • Обжимные.
  • Монтажные.

Обжимные, представляют собой устройства круглой формы, изготовленные из стальной ленты, затягивающиеся с одной стороны при помощи болтового соединения. Такие зажимы могут выпускаться различной ширины, с виброгасящей вставкой или без нее.

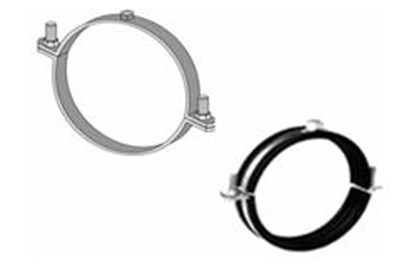

Монтажные хомуты для крепления воздуховодов, как правило, состоят из двух полукруглых стальных полос, стягиваясь между собой с двух противоположных сторон при помощи болтового соединения. Так же, как и обжимные, монтажные зажимы могут иметь виброгасящую резиновую вставку.Хомуты с виброгасящей вставкой

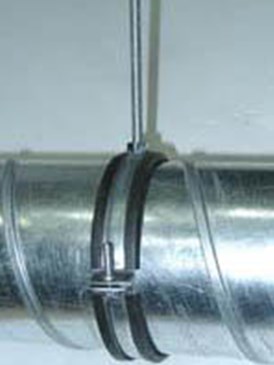

Крепление воздуховодов к потолку происходит посредством забивного анкера и резьбовой шпильки, которая одной стороной фиксируется непосредственно в устройстве, а второй стороной – в перекрытии. Их называют хомутами с центральным креплением.Центральное крепление

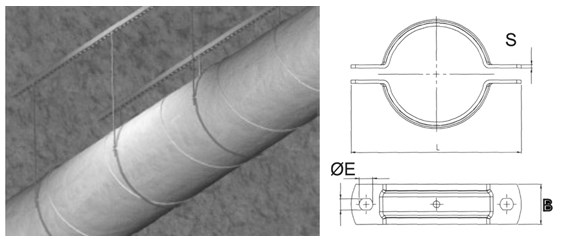

Существуют устройства, которые фиксируются на ограждающих конструкциях посредством двух шпилек, поэтому имеют боковые крепления.Боковые крепления

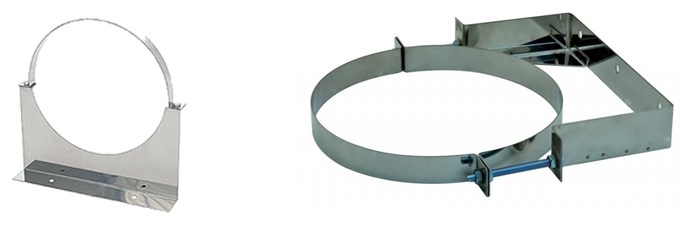

Существует еще один вид монтажных зажимов – это стеновые. В зависимости от конструкции они могут быть регулируемыми и не регулируемыми. В регулируемых, посредством специального механизма регулируется просвет между стеной и воздухопроводом.Стеновые хомуты


Характеристики изделия

Материал, который применяется для производства – стальная полоса с покрытием от коррозии, толщиной от 1 до 3 мм. Ширина полосы может быть различной, в зависимости от тех. условий. На основании ТУ 36-1195—84 устройство диаметром до 40 см, делается стандартной ширины 2,5 см; от 40 до 160 см – 3 см. На сегодняшний день наиболее распространены изделия с диаметром: 100, 125, 160, 200, 250, 315, 350, 400мм. Они имеют идеальное сочетание низкой стоимости и высокой эксплуатационной эффективности.

Хомут для воздуховодов обрезиненный используется для снижения вибрации и аэродинамических шумов, создаваемых потоком воздуха. Резина, применяющаяся в качестве виброгасителя, отличается стойкостью к перепадам температур, старению, УФ излучению и воздействию агрессивных сред. Устройство может применяться в температурном диапазоне от -45 до + 120 С°.

Сфера применения

Обжимные приспособления применяются для фиксации воздуховодов между собой. Монтажные зажимы, с центральным расположением крепежа, используются исключительно для установки и фиксации горизонтальных воздушных каналов круглого сечения. Изделия с боковым расположением крепежа подразумевают использования двух резьбовых тяг и поэтому могут применяться как для горизонтальных, так и для вертикальных воздухопроводов. Для фиксации воздушных каналов, в паре к креплению используются:

  • Резьбовые шпильки различной длины.
  • Подвески не регулируемые.
  • Подвески регулируемые.
  • Тяги.
  • Талрепы.

Кроме фиксации воздухопроводов, монтажные хомуты используют для создания подвесных кабельных магистралей.

Используя это изделие по назначению, вы значительно продлите срок его службы.
