Тепловая пушка своими руками: технологии самостоятельного изготовления

Делаем тепловую пушку самостоятельно

Тепловая пушка является прекрасным решением для быстрого обогрева помещений, жилого, бытового, технического и сельскохозяйственного назначения. Кроме того, эти устройства часто используют многие дачники и строители как альтернативный и дополнительный источник тепловой энергии. Также хорошо себя показали тепловые пушки для решения проблем с повышенной влажностью в гаражах и подвалах.

Несмотря на сравнительно небольшую стоимость и большой выбор тепловых пушек, многие жители деревень, дачники и просто умельцы предпочитают создавать такую технику своими руками.

Самостоятельная сборка электрического теплогенератора

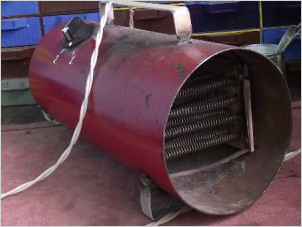

Самодельная электрическая пушкаСборка электрической тепловой пушки своими руками начинается с составления эскиза устройства, подбора необходимых деталей и инструментов. Кроме того, очень неплохо пополнить свой багаж знаний основами по электротехнике, сопромату, и физике. Эти знания не будут лишними при самостоятельной сборке тепловой пушки.

Материалы, которые понадобятся для создания электрического теплогенератора:

  • Лист оцинкованного металла, толщиной 0,7-1 мм или труба из аналогичного материала, диаметром приблизительно 25 см. Труба будет являться корпусом тепловой пушки, поэтому ее диаметр подбирают исходя из величины крыльчатки и размеров ТЭНа.
  • Электродвигатель с крыльчаткой. Можно приобрести любой приточный вентилятор канального типа в ближайшем специализированном магазине, а можно с успехом использовать двигатели с крыльчаткой от старого пылесоса.
  • Нагревательный элемент. Более простым и безопасным вариантом будет использование готовых трубчатых ТЭН-ов от старой электропечи, мощностью 1,5 – 2 кВт. Этому нагревательному элементу на заводе была придана форма спирали, что здорово облегчит работу.
  • Провод медный сечением 2 мм2, керамический изолятор, переключатель, кабель с вилкой питания, предохранитель на 25 А для нагревательного элемента.

Инструменты для сборки электрической тепловой пушки своими руками:

  1. Заклепочная машинка.
  2. Дрель со сверлами.
  3. Пассатижи.
  4. Отвертки.
  5. Изоляционная лента.
  6. Паяльник.

Приступаем к сборке. Из листа оцинковки согнуть трубу и зафиксировать ее положение заклепками. Это и будет корпус тепловой пушки. На керамический изолятор установить ТЭН и смонтировать его внутри корпуса с одного края. С другой стороны корпуса, с помощью штатных креплений установить вентилятор. После чего, при помощи проводов подключить ТЭН и вентилятор к сетевому проводу, переключателю, предусмотрев в цепи наличие предохранителя.

Важно!
При сборке следует быть осторожным и соблюдать технику безопасности. Неправильная сборка такого аппарата может привести к поражению электричеством, повреждению линии электропитания и травмам.

Такая тепловая пушка будет обладать достаточной мощностью, для обогрева небольшого помещения, площадью до 20 м2.

Совет
Корпус этой самодельной пепловой пушки, возможно, будет нагреваться, так что следует обязательно предусмотреть подставку их жаропрочного материала.

к оглавлению ↑

Самостоятельная сборка дизельного теплогенератора



Самодельная дизельная тепловая пушка состоит из трех самостоятельных конструкций – это корпус или кожух устройства, топливный бак с насосом и фильтром тонкой очистки и камеры сгорания. Как правило, топливный бак в таких устройствах располагается в нижней части аппарата.

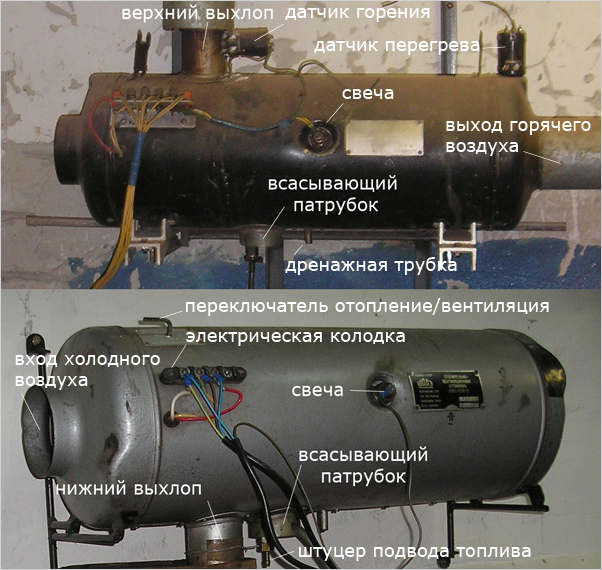

Основные компоненты дизельной тепловой пушкиКамера сгорания – это толстостенная труба, вполовину меньшая по диаметру чем корпус, с отверстием под форсунку с одной стороны и патрубком дымоотвода в верхней его части. Еще одним самостоятельным устройством, которое используется в дизельном теплогенераторе, является вентилятор с крыльчаткой. Именно это устройство будет создавать направленный поток воздуха, который будет обтекать разогретую камеру сгорания и выходить наружу в виде горячей воздушной струи.

Чтобы собрать дизельную тепловую пушку своими руками следует четко соблюдать последовательность действий:

  1. С одного края корпуса монтируется нагнетающий вентилятор нужной производительности.
  2. В кожух устанавливается и центруется камера сгорания с закрепленной в его торце форсункой. Камерой сгорания может служить оцинкованная труба нужного диаметра, запаянная с двух сторон и с проделанными технологическими отверстиями для форсунки и дымоотвода. Не следует забывать и об установке в камеру сгорания пьезоподжига. Лучше всего использовать заводской вариант, который можно приобрести в специализированных магазинах запчастей.
  3. Топливный бак (лучше всего взять готовый, нужного размера и емкости) следует разместить на 15 см ниже корпуса. В полученном пространстве нужно закрепить топливный насос высокого давления (ТНВД) и топливный фильтр тонкой очистки.
  4. На следующем этапе сборки нужно, соединить форсунку с насосом и фильтром красномедной отожженной трубкой, по которой будет подаваться топливо. Кроме того, следует подключить вентилятор через диммер к бытовой электросети. Это устройство можно не использовать, но именно оно позволит регулировать температуру нагретого воздуха при помощи частоты вращения лопастей вентилятора, не увеличивая расхода топлива.
  5. Далее следует приварить к камере сгорания дымоотводный патрубок, по которому будут удаляться продукты горения дизельного топлива.
  6. Обязательным этапом в сборке такого аппарата является осмотр специалистом готовой модели. В качестве профессионала можно пригласить знакомого моториста с ближайшего автосервиса.

Важно!
Не используйте собранное вами устройство без присмотра и для обогрева закрытых помещений.

Совет:
Дизельная тепловая пушка, собранная своими руками, является мощным и достаточно опасным теплогенератором. Если вы не имеете достаточных знаний и опыта, лучше всего воспользуйтесь заводским устройством, с встроенной защитой от перегрева и контролем пламени.

к оглавлению ↑

Самостоятельная сборка газового теплогенератора

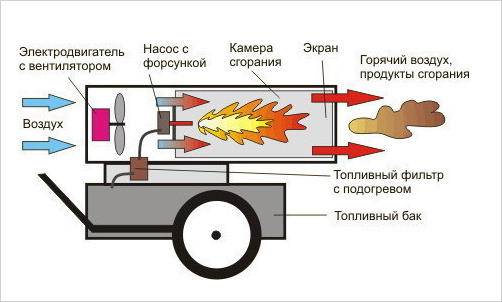

Многие «Кулибины» спрашивают: как сделать газовую пушку своими руками, для быстрого нагрева гаража или дачного домика. Сложного в этом ничего нет, требуется немного усердия, аккуратности, наличие исходных материалов и знания принципа ее работы.Принцип работы газовой тепловой пушкиПринцип работы следующий: газ поступает из баллона в камеру сгорания, оборудованную горелкой. Сгорая, газ нагревает камеру сгорания. Воздух, подающийся вентилятором, огибает камеру сгорания, тем самым нагревается и, выходя наружу, поднимает температуру в помещении.

Для изготовления тепловой тушки на сжиженном газе потребуется:

  • Труба для корпуса диаметром 180 мм и длиной 1м.
  • Труба для камеры сгорания, диаметром 80 мм и длиной 1 м.
  • Газовая горелка. В качестве нее можно использовать любую горелку от газового котла или самостоятельно модифицировать различные горелки для цанговых баллонов, в изобилии продающиеся в наших магазинах производителями из Поднебесной. Главное, чтобы горелка оснащалась пьезоподжигом.
  • Вентилятор. Для таких работ подойдет любой осевой вентилятор с круглым фланцем для крепления в корпусе пушки.

Самодельная газовая тепловая пушка собирается так:

  • По бокам более толстой трубы (корпус) с противоположных ее сторон делается два отверстия. Одно, диаметром 80 мм для приваривания патрубка выхода теплого воздуха. Второе отверстие, диаметром 10 мм для горелки, к которой будет подсоединен газовый шланг.
  • Камера сгорания делается из трубы меньшого диаметра. Для жесткого ее крепления внутри корпуса необходимо приварить несколько пластин, которые будут центровать камеру сгорания.
  • Из металлического листа следует вырезать заглушку, по диаметру корпуса и с отверстием для камеры сгорания. По сути, заглушка будет закрывать образовавшийся зазор между корпусом и камерой сгорания. Далее все следует собрать вместе, приварить ребра камеры сгорания к внутренней поверхности корпуса, вварить патрубок для выхода теплого воздуха и заглушку на корпус со стороны выхода воздушного потока.
  • Следующим этапом будет установка горелки в камеру сгорания и жесткий ее крепеж.
  • Установка вентилятора не должна вызвать никаких сложностей. Обычно они продаются уже со штатным креплением или отверстиями во фланце.

Теперь осталось подсоединить к электросети вентилятор и подать питание на пьезоэлемент. Также нужно подсоединить газовый шланг к горелке, тщательно зафиксировав его хомутом. После всех приготовлений и проверки, сделанная своими руками газовая тепловая пушка готова к применению.
