Сложно ли сделать водяной тепловентилятор своими руками?

Изготавливаем теплообменник своими руками

На сегодняшний день современные производители климатических систем предлагают массу вариантов создания комфортного микроклимата в помещении. Многие из них отличаются большим энергопотреблением, а некоторые необоснованно высокой ценой.

Особенно востребованы устройства, которые могут обогреть помещение, причем не только жилое, но и производственное. Желательно, чтобы энергопотребление его было низким, притом, что газ, и твердое топливо не должно использоваться, по санитарным нормам. Вот такую дилемму иногда приходится решать нашему человеку. Именно для таких случаев и были придуманы водяные тепловентиляторы, которые комбинируют в себе водяную и воздушную отопительную систему.

Устройство такого  тепловентилятора достаточно простое, поэтому почему бы его не сделать своими руками. Ведь все знают: «Если хочешь сделать что-нибудь действительно хорошо, то сделай это самостоятельно». Но для этого нужно изначально познакомиться с принципом работы водяного тепловентилятора.

Принцип работы устройства

Водяной тепловентилятор состоит из корпуса, в который установлен теплообменник и вентилятор.

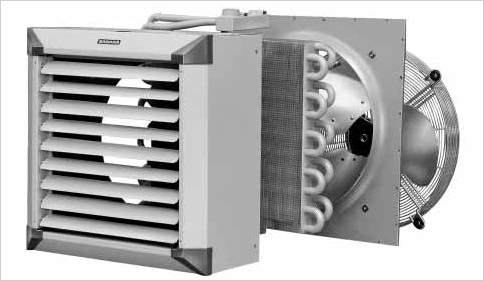

Радиатор и вентилятор - это основные элементы устройстваВентилятор благодаря лопастям, создает воздушный поток, который огибая теплообменник с циркулирующей горячей водой нагревается и, соответственно, повышает температуру в помещении. Основным достоинством этого устройства является низкий расход электроэнергии, при достаточно высокой эффективности, простота в обслуживании и отсутствие частей, кроме вентилятора, которые могут ломаться. Высочайшая пожаробезопасность делает водяной тепловентилятор незаменимым отопительным прибором, для использования в зонах повышенной взрыво и пожароопасности, и в тех местах, где устанавливать другие системы отопления экономически нецелесообразно, например, на СТО, АЗС или автомойке.

к оглавлению ↑

Выбор места монтажа

Правильный выбор места монтажа является залогом успеха в предприятии, по созданию водяного тепловентилятора. Прежде всего, следует разобраться, как будет распределяться температура по помещению. Поток горячего воздуха не должен отсекаться благодаря особенностям архитектуры помещения.

Следует выбрать такое место установки, с которого максимально дальше будет распределяться нагретый воздух. Стоит понимать, что вентилятору для создания потока воздуха, его нужно где-то брать, поэтому нельзя устанавливать будущее устройство вплотную к стене.

к оглавлению ↑

Материал, необходимый для создания тепловентилятора

Для создания тепловентилятора с водяным источником тепла своими руками вам потребуется:

  1. Лист оцинкованного металла, а лучше нержавейки, толщиной около 1 мм. Из него будет делаться корпус, поэтому толщиной материала обеспечивается прочность корпуса.

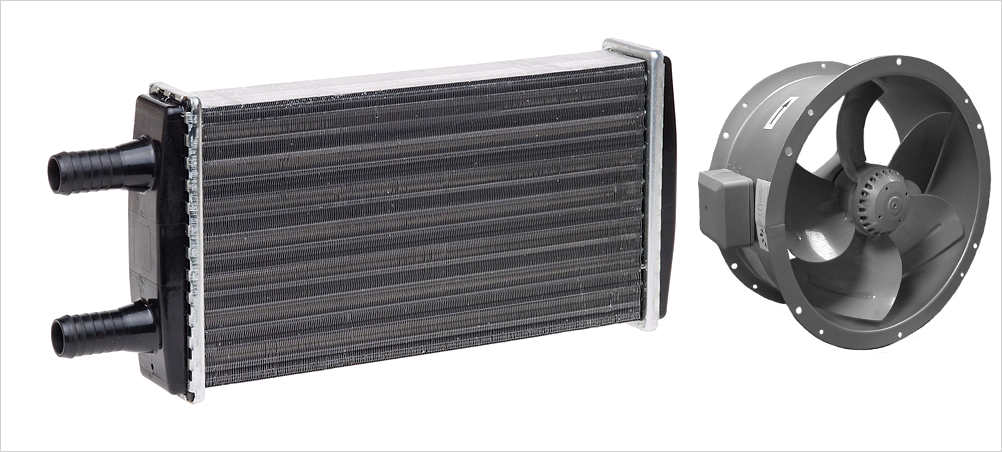

  2. Трубка медная для теплообменника. Проще всего, если она будет диаметром в полдюйма. Можно использовать и тонкостенную металлическую трубу, но у меди теплоотдача значительно лучше. Идеальный вариант теплообменника – это радиатор от любого малолитражного авто. Его можно приобрести на авторазборках, в пунктах приема металлолома.Два основных компонента
  3. Два концевых крана с муфтами для присоединения теплообменника к центральной отопительной системе. Некоторые специалисты рекомендуют стыковать устройство и отопительную систему фланцевыми соединениями. Считается, что такое крепление значительно надежнее, чем муфтами.
  4. Вентилятор, лучше канальный, но можно использовать любую подходящую по размеру модель. Главное – чтобы он создавал достаточную мощность и имел питание от бытовой электросети 220 В.
  5. Четыре пружины для крепления вентилятора. Пружины не должны быть сильно жесткими. Они являются амортизаторами вибрации для вентилятора. Благодаря пружинному креплению, ваш водяной тепловентилятор будет работать практически бесшумно.

Кран МаевскогоОчень неплохо было бы приобрести кран Маевского, для стравливания воздушных пробок, которыми так «богата» центральная система теплоснабжения.


Инструмент, необходимый для создания обогревателя

  • Электролобзик с пилкой по металлу или болгарка с отрезным диском. Идеальный вариант и то и другое.
  • Дрель, набор сверел по металлу, пассатижи, фигурная (крестовая) отвертка, набор метизов (гайки болты шайбы и т.д).
  • Плашка, чтобы нарезать резьбу на медной трубке. Если выбор пал на фланцевое соединение, то в таком случае необходим мощный паяльник, флюс для пайки меди и сами металлические фланцы, с отверстием, равным сечению медной трубки.
  • Линейка, карандаш, ножницы по металлу.

Совет:
Гораздо проще сочленять центральную систему отопления и ваш теплообменник муфтами на полдюйма.

к оглавлению ↑

Процесс сборки

Создание водяного тепловентилятора своими руками, условно нужно разбить на четыре этапа: создание корпуса, в зависимости от размаха лопастей вентилятора, создание теплообменника, размеры которого будут зависеть от размеров корпуса, монтаж на выбранное место и подключение к отопительной системе.

  1. Делаем разметку. При помощи лобзика, болгарки или ножниц по металлу вырезает полосу металла, чтобы сделать импровизированную рамку. Ширина полосы будет равна ширине корпуса вашего устройства. Длина полосы будет равна длине четырех сторон устройства.
  2. Отмечает на полосе линии сгибов. Процесс гибки металла достаточно трудоемок, он требует навыков.
  3. Соединяем противоположные концы полосы болтиками или заклепками. Для этого на противоположных торцах полосы нужно сделать отбортовку, около 1-2 см.
  4. Из остатков материала делает переднюю панель, в которой следует сделать много больших отверстий для выхода горячего воздуха.
  5. Крепим ее жестко на лицевую сторону рамки.

Этап 2

  1. Заполняем чистым и сухим песком медную трубку, затыкаем один конец и производим гибку теплообменника. Песок нужен, чтобы в местах сгиба не получилось заломов. После чего, освобождаем теплообменник от песка и тщательно его продуваем.
  2. Сверлим в боковой стороне корпуса два отверстия, для вывода концов теплообменника.
  3. На концах теплообменника нарезаем резьбу для присоединения к муфтам.
  4. В верхнюю точку теплообменника впаиваем кран Маевского.

Этап 3

  1. Производим сборку устройства. Сначала в готовый корпус монтируется теплообменник. С двух сторон его концы крепятся к корпусу гайками. Оставшаяся резьба будет для накручивания муфт.
  2. После этого, за теплообменник устанавливается вентилятор. Для этого в углах корпуса следует просверлить небольшие отверстия, для крепления пружин. Другую сторону каждой пружины следует одеть на вентилятор так, чтоб он находился по центру устройства, как на растяжках.

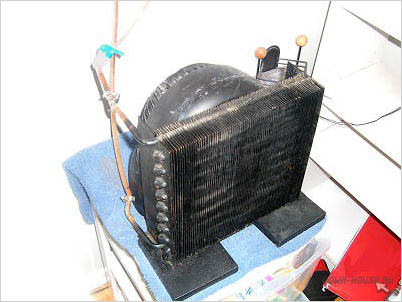

Самодельный тепловентиляторЭтап 4

  1. Крепим устройство на стену так, чтобы между стеной и обогревателем был зазор, не менее 10 см.
  2. К трубам центрального отопления присоединяем краны.
  3. После чего, через муфты, подсоединяем к нашему вентилятору.

Наш водяной тепловентилятор готов. Рекомендуется перед запуском стравить воздух при помощи крана Маевского.
